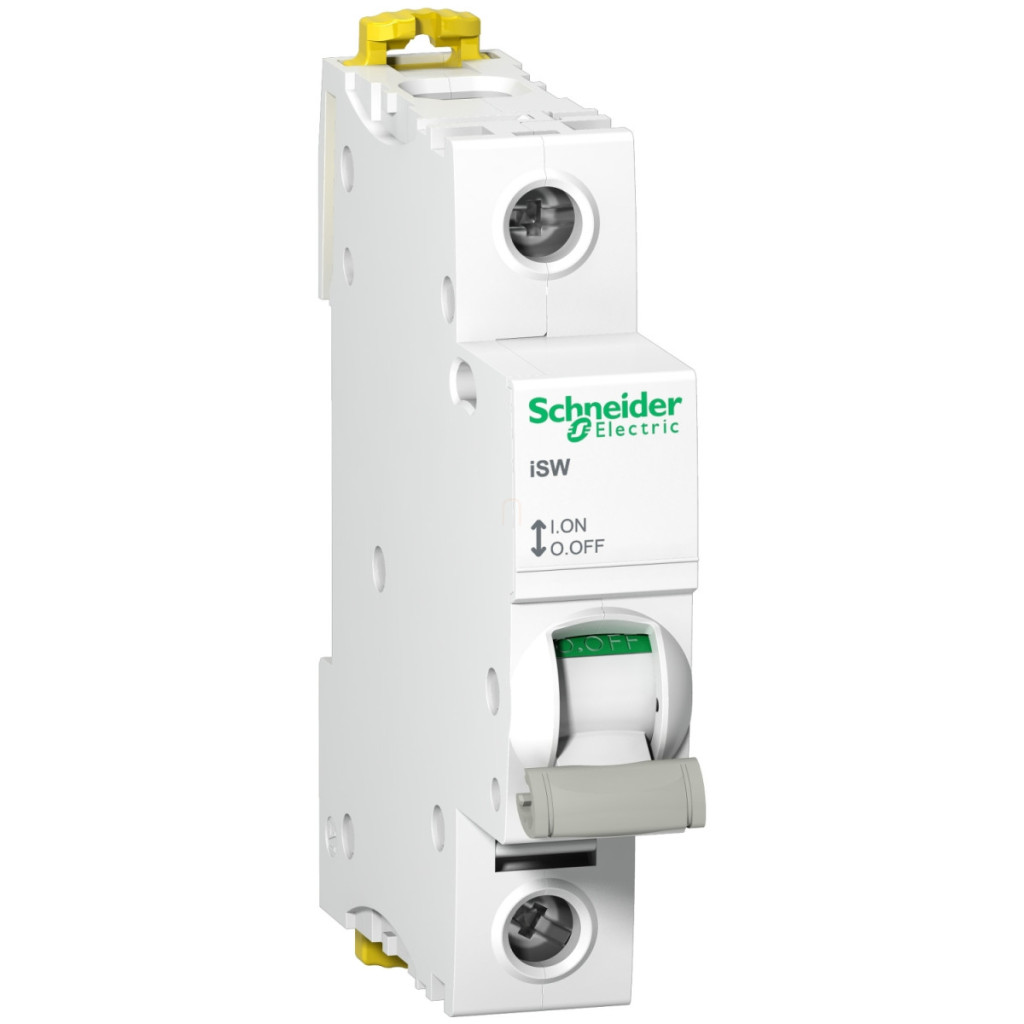

Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65163 este un dispozitiv de comutare unipolar de înaltă performanță, cu un curent nominal de 63 A pe o rețea de 240 V c.a. Acest dispozitiv modular compact este alegerea perfectă pentru aplicații industriale și comerciale în care sunt necesare deconectarea și izolarea fiabilă a sarcinii. Ca parte a gamei de produse Acti9, acest comutator de sarcină are parametri tehnici excelenți. Dispozitivul aparține categoriei de utilizare AC-22A și este pe deplin adecvat pentru sarcini de izolare. Funcționarea sa poate fi controlată de un comutator basculant, care oferă o indicație clară ON/OFF a poziției comutatorului. Dispozitivul are, de asemenea, un indicator de poziție a contactului, care oferă siguranță suplimentară în timpul instalării și utilizării. Parametrii tehnici ai produsului sunt remarcabili: capacitate de comutare de 5 kA, sarcină de curent de scurtă durată de 1260 A, tensiune de izolare de 250 V și rezistență la tensiune de impuls de 6 kV. Aceste caracteristici garantează o durată lungă de viață și o funcționare fiabilă. Schneider Electric A9S65163 are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 15.000 de cicluri, ceea ce demonstrează designul robust al produsului. Dispozitivul este extrem de ușor de instalat, poate fi montat pe o șină DIN și este compatibil cu șine combinate, atât în partea superioară, cât și în partea inferioară. Comutatorul are o lățime de 18 mm (2 module), o înălțime de 85 mm și o adâncime de 73 mm, iar carcasa sa compactă de culoare albă îl face ușor de montat în orice tablou de distribuție. Terminalele de conectare sunt de tip tunel și permit conectarea de conductori rigizi de până la 1x50 mm² și conductori flexibili de 1x35 mm² sau conductori flexibili cu manșoane. Lungimea de dezizolare a firului este de 14 mm, iar cuplul de strângere al șuruburilor este de 3,5 Nm. Produsul este remarcabil și din punct de vedere ecologic, deoarece respectă standardele IEC 60947-3 și EN 60947-3. Are protecție IP20, grad de poluare 3 și adecvare la climat tropical 2. Poate fi utilizat într-un interval larg de temperaturi: poate funcționa între -25 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. În ceea ce privește umiditatea relativă, poate rezista la 95% la 55 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții extreme.
Schneider Electric Acti 9 iSW - A9S65163 - comutator de sarcină, 1P, 63A, 240VAC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW
Aplicație: Control, izolație
Număr de poli: 1P
Categorie de utilizare: AC-22A
Adecvare izolație: Da
Parametri tehnici
Curent nominal de funcționare [Ie]: 63 A 240 V c.a. 50/60 Hz
Tensiune nominală de funcționare [Ue]: 240 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 5 kA ca întrerupător autonom
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 1260 A
Tensiune nominală de izolare [Ui]: 250 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 6 kV
Tip de comandă: Comutator basculant
Indicație locală: Indicație ON/OFF
Indicator de poziție a contactului: Da
Date de montare
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată: Sus sau jos: DA
Pasi de 9 mm: 2
Dimensiuni
Înălțime: 85 mm
Lățime: 18 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Conexiune
Tip conector: Terminale de tip tunel (superioare sau inferioare) - <= 1 x 50 mm² - rigide
Tip conector: Terminale de tip tunel (superioare sau inferioare) - <= 1 x 35 mm² - flexibile
Tip conexiune: Terminale de tip tunel (superioare sau inferioare) - <= 1 x 35 mm² - flexibile cu manșoane
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Condiții de mediu
Standarde: IEC 60947-3, EN 60947-3
Nivel de protecție IP: IP20
Grad de poluare: 3
Adecvare pentru climat tropical: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
