Comutatorul de sarcină Acti9 iSW A9S65191 face parte din familia de dispozitive de comutare de calitate superioară Schneider Electric, care au fost dezvoltate special pentru secționarea, izolarea și comutarea sistemelor electrice profesionale. Acest dispozitiv cu 1 pol (1P) are un curent nominal de 100 A și o tensiune de funcționare de 240 V c.a., fiind alegerea perfectă atât pentru aplicații rezidențiale, cât și industriale, unde este necesară o izolare fiabilă, sigură și de lungă durată. Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65191 aparține categoriei de utilizare AC-22A, ceea ce înseamnă că este potrivit pentru comutarea sarcinilor rezistive și a sarcinilor inductive mixte. Dispozitivul este, de asemenea, certificat pentru izolarea sigură a sistemelor, ceea ce îl face alegerea ideală pentru întreținere și service. Feedback-ul vizual (PORNIT/OPRIT) și indicatorul de poziție al contactului oferă informații clare despre starea de funcționare, sporind siguranța. Din punct de vedere tehnic, comutatorul de sarcină Acti9 iSW A9S65191 are caracteristici remarcabile. Are o capacitate de comutare la scurtcircuit (Icm) de 5 kA atunci când este utilizat independent și o capacitate nominală de curent de scurtă durată (Icw) de 1500 A. Tensiunea de izolare (Ui) este de 250 V c.a., în timp ce rezistența la tensiune de impuls (Uimp) este de 6 kV, ceea ce oferă o protecție adecvată împotriva supratensiunilor. Controlul se realizează printr-un mecanism cu pârghie, care asigură o manevrare ergonomică. Dispozitivul poate fi montat pe o șină DIN cu montare fixă și este compatibil cu bare colectoare tip pieptene și blocuri de distribuție atât pentru conexiuni inferioare, cât și superioare. Conectorii de tip tunel oferă opțiuni de conectare flexibile, deoarece pot suporta cabluri rigide de până la 50 mm² și cabluri flexibile de până la 35 mm², cu sau fără manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere a șurubului este de 3,5 Nm. Comutatorul de sarcină Acti9 iSW A9S65191 are dimensiuni compacte: 85 mm înălțime, 18 mm lățime (2 module lățime) și 73 mm adâncime. Este disponibil în culoarea albă și este conform cu standardele IEC 60947-3 și EN 60947-3. Gradul de protecție IP20 oferă protecție împotriva pătrunderii degetelor, dar nu protejează împotriva apei. Dispozitivul este extrem de durabil, cu o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 10.000 de cicluri. Intervalul său de temperatură de funcționare este de la -25 °C la +60 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +85 °C. În ceea ce privește umiditatea relativă, valoarea admisibilă este de 95% la 55°C, gradul de contaminare este 3, iar gradul de tropicalizare este 2. Toate aceste caracteristici fac din comutatorul de sarcină Acti9 iSW A9S65191 o alegere excelentă pentru izolarea și comutarea fiabilă a sistemelor electrice profesionale.

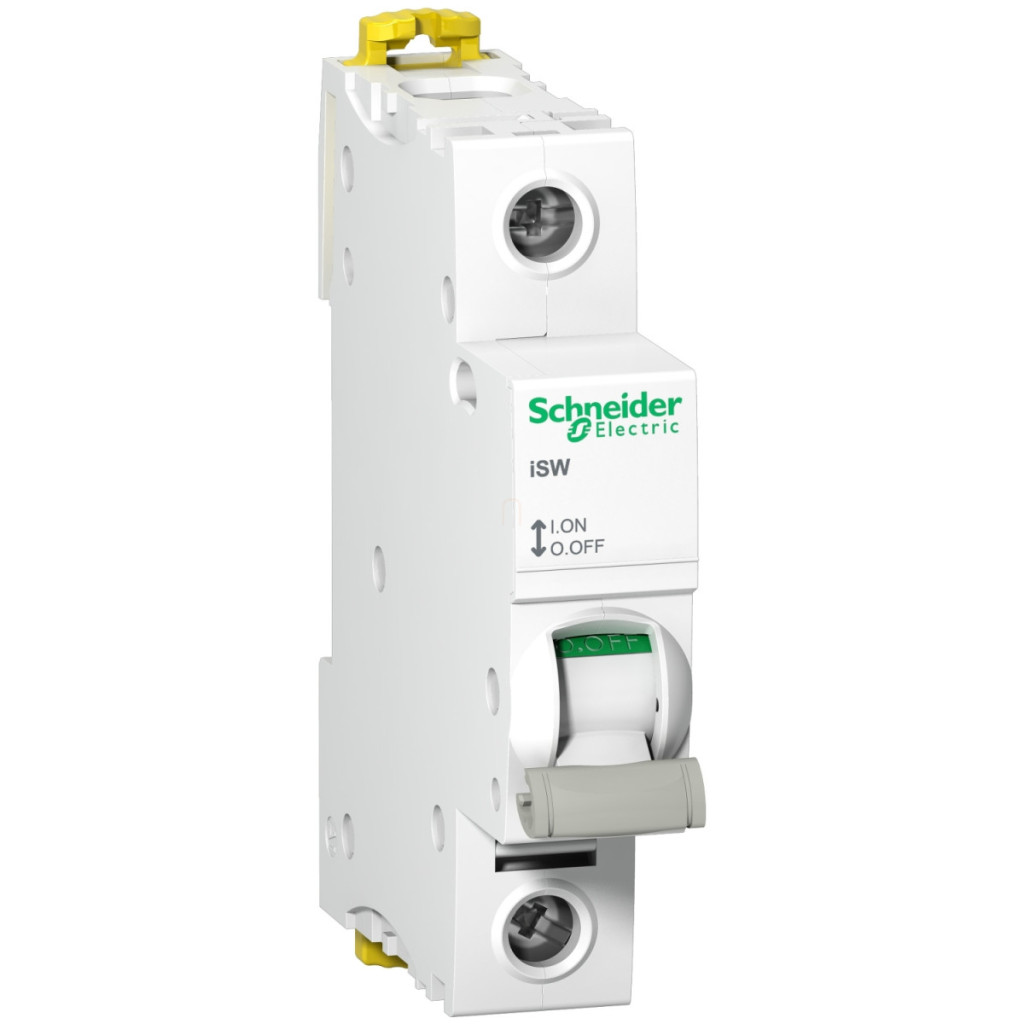

Schneider Electric Acti 9 iSW - A9S65191 - comutator de sarcină, 1P, 100A, 240VAC date tehnice
Date generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tip dispozitiv: Comutator de sarcină
Denumire scurtă produs: iSW
Aplicație: Izolație, control
Număr de poli: 1P
Categorie de utilizare: AC-22A
Adecvat pentru izolație: Da
Parametri tehnici
Curent nominal de funcționare [Ie]: 100 A (240 V c.a. 50/60 Hz)
Tensiune nominală de funcționare [Ue]: 240 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 5 kA (autonomă)
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 1500 A
Tensiune nominală de izolare [Ui]: 250 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV
Funcționare și instalare
Tip de comandă: Pârghie
Indicație locală: Afișaj ON/OFF
Indicator de poziție contact: Da
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu bara colectoare: Sus sau jos: DA
Lățime modul: 2 (9 mm)
Caracteristici fizice
Înălțime: 85 mm
Lățime: 18 mm
Adâncime: 73 mm
Culoare: Alb
Conexiuni
Tip conector: Tip tunel (sus sau jos)
Cablu rigid: ≤ 1 x 50 mm²
Cablu flexibil: ≤ 1 x 35 mm²
Cablu flexibil cu manșon: ≤ 1 x 35 mm²
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N·m
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Condiții de mediu
Standarde: IEC 60947-3, EN 60947-3
Protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55°C Interval de temperatură de funcționare: -25...60°C Interval de temperatură de depozitare: -40...85°C
