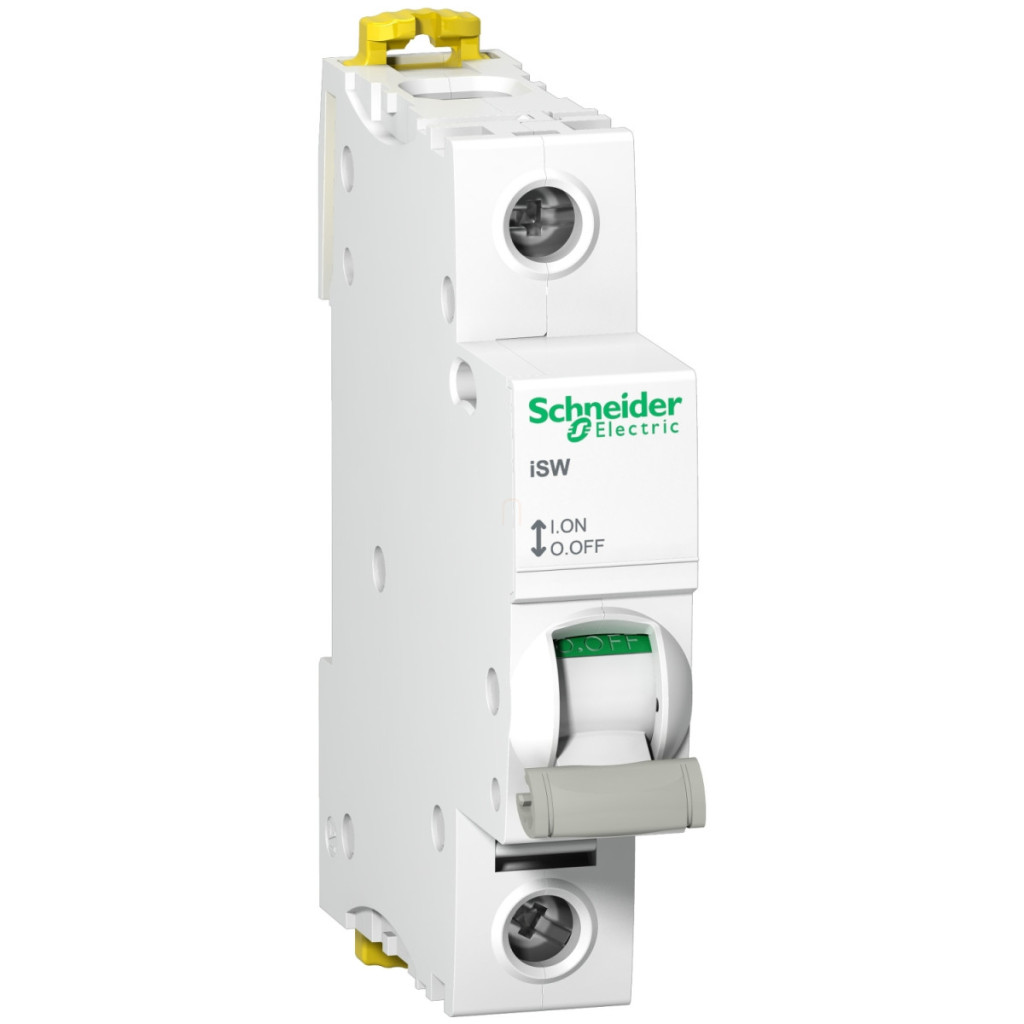

Comutatorul de sarcină Schneider Electric Acti9 iSW cu numărul de piesă A9S65192 este o alegere excelentă dacă sunteți în căutarea unui comutator fiabil și eficient pentru sistemul dvs. electric. Acest comutator de sarcină 1P (unipolar) are un curent nominal de 125 A și o tensiune de funcționare de 240 V c.a., fiind ideal atât pentru mediile rezidențiale, cât și pentru cele industriale. Comutatorul-deconector Schneider Electric Acti9 din seria iSW poate fi utilizat în două domenii principale de aplicare: control și deconectare (izolare). Acesta aparține categoriei de utilizare AC-22A și este, de asemenea, potrivit pentru deconectare, ceea ce înseamnă că poate întrerupe în siguranță circuitul atunci când este necesară repararea sau întreținerea. Dispozitivul alb are un indicator ON/OFF ușor de recunoscut, astfel încât să puteți vedea întotdeauna starea curentă. Indicatorul de poziție al contactului, care arată poziția de comutare a dispozitivului, sporește și mai mult siguranța în timpul utilizării. Din punct de vedere tehnic, comutatorul de sarcină Schneider Electric Acti9 iSW A9S65192 are parametri remarcabili. Capacitatea nominală de întrerupere a scurtcircuitelor de 5 kA (Icm) și capacitatea nominală de transport a curentului de scurtă durată de 1500 A (Icw) garantează o funcționare sigură chiar și în condiții extreme. Tensiunea nominală de izolare de 250 V c.a. (Ui) și tensiunea nominală de impuls de 6 kV (Uimp) oferă protecție suplimentară împotriva supratensiunilor de rețea. Aceste caracteristici sunt conforme cu cerințele standardelor IEC 60947-3 și EN 60947-3, asigurând performanțe fiabile. Comutatorul-deconector Schneider Electric Acti9 iSW A9S65192 este extrem de ușor de instalat și de utilizat. Poate fi montat pe o șină DIN cu o metodă de montare fixă și este compatibil cu bare colectoare și blocuri de distribuție atât pe partea inferioară, cât și pe partea superioară. Cu o lățime de 18 mm (2 spații în tabloul de distribuție modular), dispozitivul are o înălțime de 85 mm și o adâncime de 73 mm. În ciuda dimensiunilor sale compacte, este extrem de durabil: durata sa de viață mecanică este de 20.000 de cicluri de comutare, iar durata de viață electrică este de 2.500 de cicluri. În ceea ce privește opțiunile de conectare, comutatorul-deconector Acti9 iSW A9S65192 este echipat cu terminale de tip tunel, care pot fi amplasate atât în partea inferioară, cât și în partea superioară. Aceste terminale sunt potrivite pentru acceptarea unui cablu rigid de 1 x 50 mm² sau a unui cablu flexibil de 1 x 35 mm² (cu sau fără manșoane). Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. În ceea ce privește cablarea, este important de menționat că, pe lângă protecția IP20, produsul are un grad de poluare de 3 și un grad de rezistență la climat tropical de 2, asigurând o funcționare fiabilă chiar și în medii mai extreme. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și 60 °C și depozitat între -40 °C și 85 °C, rezistând la o umiditate relativă de până la 95 % la 55 °C.
Schneider Electric Acti9 iSW - A9S65192 - comutator de sarcină, 1P, 125A, 240VAC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW
Aplicația dispozitivului: Control, deconectare
Descrierea polului: 1P
Categorie de utilizare: AC-22A
Adecvat pentru deconectare: Da
Caracteristici electrice
Curent nominal de funcționare: 125 A 240 V c.a. 50/60 Hz
Tensiune nominală de funcționare: 240 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit: 5 kA comutator-deconector independent
Capacitate nominală de transport a curentului pe termen scurt: 1500 A
Tensiune nominală de izolare: 250 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri: 6 kV
Caracteristici fizice
Tip de comandă: Braț basculant
Indicație locală:Indicație ON/OFF
Indicator de poziție contact: Da
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: DA
Unitate de divizare de 9 mm: 2
Înălțime: 85 mm
Lățime: 18 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 2.500 de cicluri
Conexiuni - terminale
Tip terminal: Terminale de tip tunel (superior sau inferior) - <= 1 x 50 mm² - rigid
Tip terminal: Terminale tip tunel (superior sau inferior) - <= 1 x 35 mm² - flexibil
Tip terminal: Terminale tip tunel (sus sau jos) - <= 1 x 35 mm² - flexibile cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 Nm
Caracteristici de mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Rezistență la climat tropical: 2
Umiditate relativă: 95% la 55 °C
Intervalul temperaturii ambientale (funcționare): -25...60 °C
Intervalul temperaturii ambientale (depozitare): -40...85 °C
