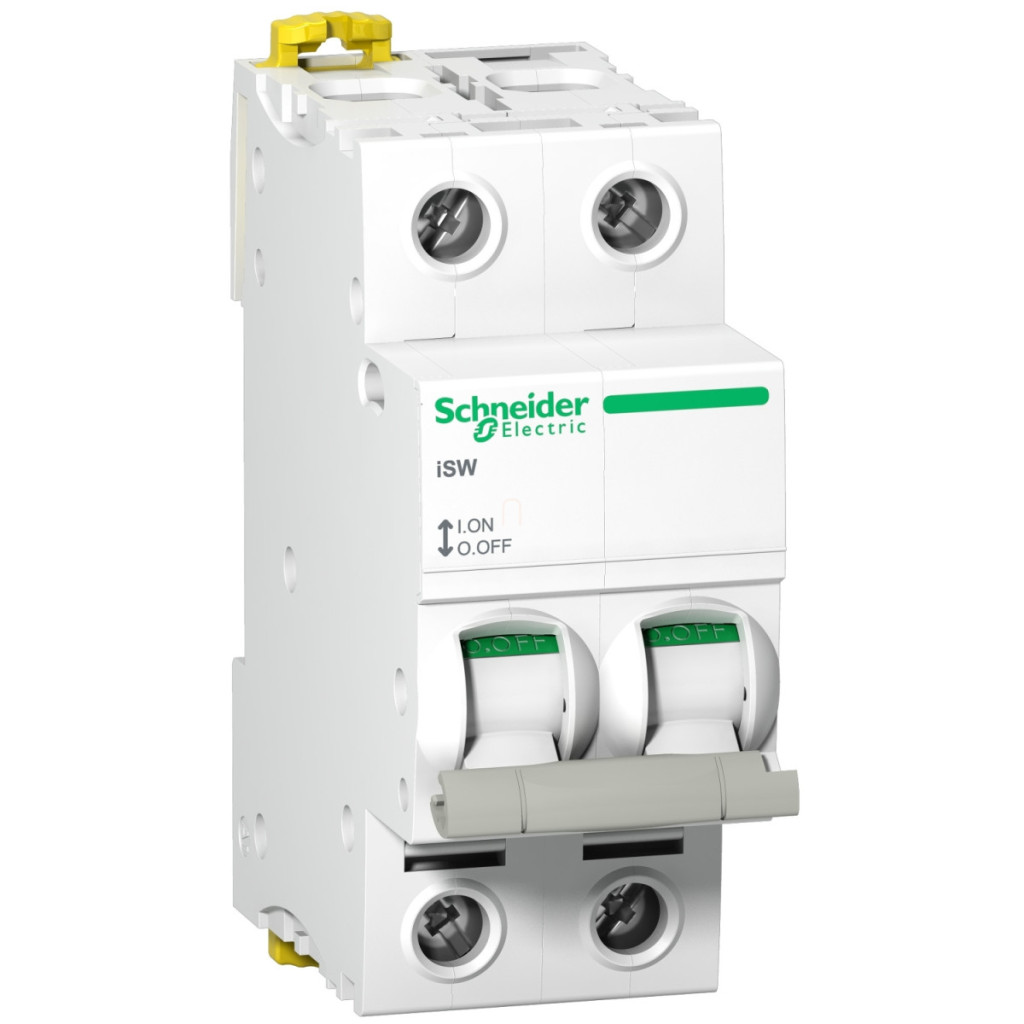

Comutatorul de sarcină Schneider Electric Acti9 iSW, cu numărul de articol A9S65240, este un dispozitiv de comutare de calitate profesională, ideal pentru izolarea și controlul fiabil al rețelelor electrice. Acest comutator de sarcină cu 2 poli și 40 A poate fi utilizat la o tensiune de rețea de 415 V c.a. și este soluția perfectă atât pentru aplicații industriale, cât și comerciale, unde este importantă deconectarea sigură a alimentării. Comutatorul de sarcină Acti9 iSW are parametri tehnici excelenți. Cu un curent nominal de funcționare de 40 A și o tensiune nominală de funcționare de 415 V c.a., dispozitivul este potrivit pentru majoritatea sistemelor electrice de dimensiuni mici și medii. Comutatorul aparține categoriei de utilizare AC-22A, ceea ce înseamnă că este deosebit de potrivit pentru comutarea sarcinilor ohmice și inductive. Un avantaj cheie al dispozitivului este că este complet potrivit pentru izolare (secționare), astfel încât poate fi utilizat în siguranță pentru a dezactiva complet sistemul în timpul lucrărilor de întreținere. Dispozitivul are o capacitate de comutare la scurtcircuit de 5 kA ca întrerupător de sarcină autonom, poate rezista la un curent nominal de scurtcircuit de 1260 A, iar tensiunea sa de izolare de 500 V c.a. și tensiunea de rezistență la impulsuri de 6 kV oferă siguranță suplimentară chiar și în condiții extreme. Comutatorul Schneider Electric Acti9 iSW este ușor de instalat pe o șină DIN și, cu o lățime de numai 36 mm, oferă o soluție de economisire a spațiului pentru dulapurile de comutare. Dispozitivul are o înălțime de 85 mm și o adâncime de 73 mm. Dispozitivul alb are o conexiune cu șină pieptănată pe ambele părți, permițând o instalare rapidă și ușoară. Indicarea clară a stării de comutare și indicatorul de poziție al comutatorului facilitează verificarea rapidă a stării sistemului. Dispozitivul are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 15.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. În ceea ce privește conexiunea, comutatorul de sarcină iSW oferă opțiuni flexibile: blocurile sale terminale de tip tunel pot acomoda până la 1 x 50 mm² cablu rigid sau 1 x 35 mm² cablu flexibil, chiar și cu manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al blocurilor terminale este de 3,5 Nm. Comutatorul are un grad de protecție IP20, care oferă o protecție adecvată împotriva contactului accidental cu degetele și obiecte de dimensiuni similare. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 și 60 °C și funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă ridicată de până la 95%. Dispozitivul este conform cu standardele EN 60947-3 și IEC 60947-3, astfel încât poate fi utilizat în proiecte internaționale. Gradul de poluare 3 și gradul de tropicalizare 2 sporesc și mai mult versatilitatea produsului în diferite condiții de mediu.
Schneider Electric Acti9 iSW - A9S65240 - întrerupător de sarcină, 2P, 40A, 415AC date tehnice
Date de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea prescurtată a produsului: iSW
Aplicație: Deconectare, control
Număr de poli: 2P
Categorie de utilizare: AC-22A
Adecvat pentru deconectare: Da
Caracteristici electrice
Curent nominal de funcționare [Ie]: 40 A la 415 V c.a. 50/60 Hz
Tensiune nominală de funcționare [Ue]: 415 V CA 50/60 Hz
Capacitate nominală de rupere la scurtcircuit [Icm]: 5 kA ca întrerupător de sarcină autonom
Curent nominal de scurtcircuit de scurtă durată [Icw]: 1260 A
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV
Caracteristici mecanice
Tip de funcționare: Pârghie de comutare
Indicație locală: Indicație ON/OFF
Indicator de poziție comutator: Da
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Modul de 9 mm: 4
Dimensiuni
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Conexiuni
Tip bloc terminal: Blocuri terminale de tip tunel (superior sau inferior) - <= 1 x 50 mm² - rigid
Terminal pentru cablu flexibil: Terminale de tip tunel (superioare sau inferioare) - <= 1 x 35 mm² - flexibile
Bloc terminal pentru fire cu manșoane: Blocuri terminale de tip tunel (superioare sau inferioare) - <= 1 x 35 mm² - flexibile cu manșoane
Lungime de dezizolare a firelor: 14 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Standarde: EN 60947-3, IEC 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Clasificare tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă de funcționare: -25...60 °C
Temperatura ambiantă de depozitare: -40...85 °C
