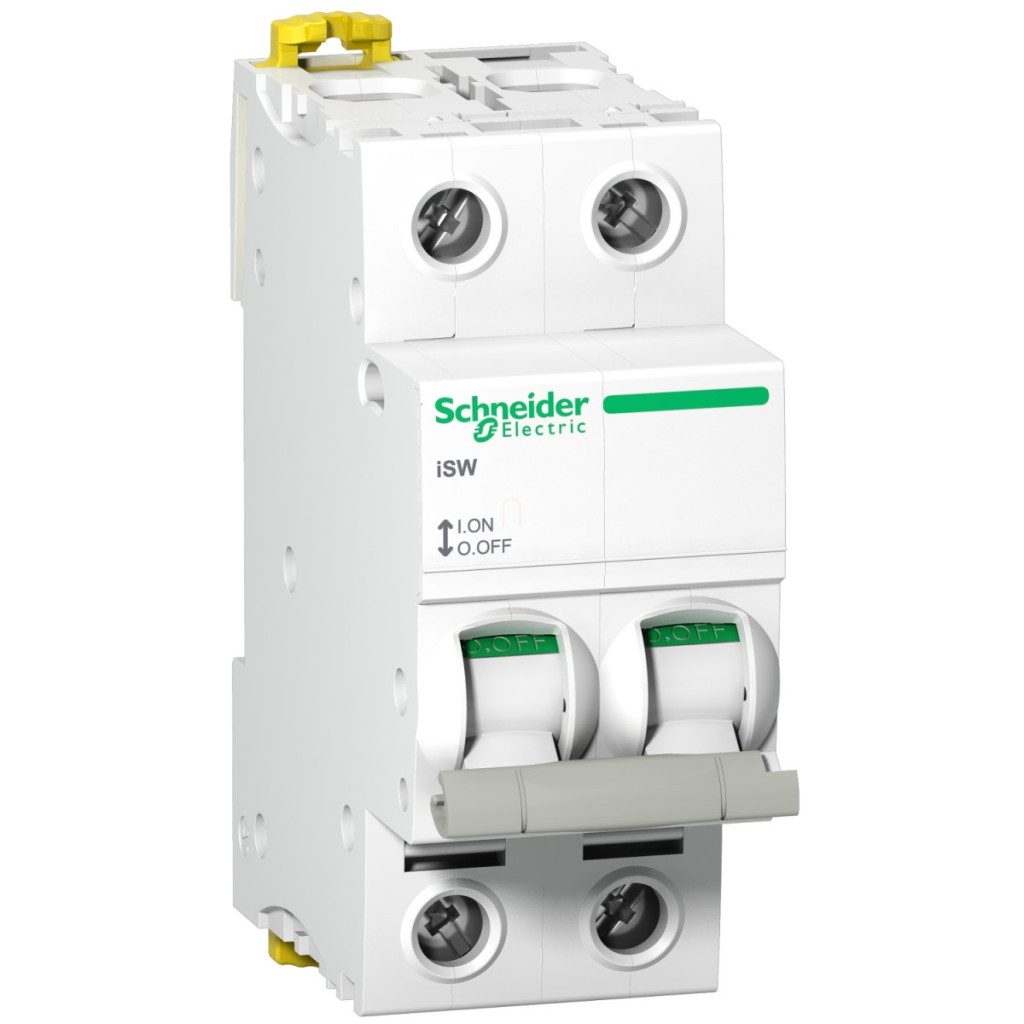

Comutatorul de sarcină Schneider Electric Acti 9 iSW seria A9S65263 este un dispozitiv de comutare electrică de calitate profesională, conceput special pentru aplicații industriale și comerciale. Acest comutator cu 2 poli și un curent nominal de 63 A este soluția ideală pentru deconectarea și controlul în siguranță al sistemelor electrice. Ca parte a familiei de produse Acti 9, comutatorul de sarcină Schneider Electric A9S65263 a fost proiectat pentru a îndeplini cerințele sistemelor electrice moderne. Dispozitivul are o tensiune nominală de funcționare de 415 V CA 50/60 Hz și aparține categoriei de utilizare AC-22A, ceea ce îl face potrivit pentru comutarea sarcinilor inductive semnificative. Dispozitivul are, de asemenea, o funcție de deconectare (adecvat pentru izolare: Da), ceea ce îl face ideal pentru lucrări de întreținere în condiții de siguranță atunci când este necesară deconectarea completă a alimentării. Parametrii tehnici ai comutatorului de sarcină Schneider Electric A9S65263 sunt impresionanți. Are o capacitate nominală de scurtcircuit de 5 kA atunci când este utilizat independent și poate rezista la un curent nominal de scurtcircuit de scurtă durată de 1260 A. Tensiunea de izolare (Ui) este de 500 V c.a. 50/60 Hz, în timp ce tensiunea de impuls (Uimp) este de 6 kV, oferind o protecție excelentă împotriva supratensiunilor. Dispozitivul poate fi acționat cu un comutator basculant și are un indicator de stare ON/OFF, care oferă un feedback vizual clar asupra poziției comutatorului. De asemenea, indică poziția contactelor comutatorului, astfel încât să știți întotdeauna exact care este starea de funcționare. Designul montabil pe șină DIN facilitează instalarea și este compatibil cu șinele combinate și blocurile de distribuție (superioare sau inferioare), oferind opțiuni flexibile de conectare. Dispozitivul ocupă spații de 4 x 9 mm pe șina DIN și măsoară 85 mm înălțime, 36 mm lățime și 73 mm adâncime. Schneider Electric A9S65263 oferă versatilitate în ceea ce privește conexiunile. Are conectori de tip tunel (superior sau inferior) potriviți pentru cabluri rigide de până la 1 x 50 mm², cabluri flexibile de 1 x 35 mm² și cabluri flexibile de 1 x 35 mm² cu manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Designul are protecție IP20, grad de poluare 3 și design tropical 2, ceea ce asigură o funcționare fiabilă la 55 °C, chiar și la o umiditate relativă de 95%. Intervalul de temperatură de funcționare este de -25...60 °C, iar intervalul de temperatură de depozitare este de -40...85 °C. Durata de viață mecanică este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 15.000 de cicluri, asigurând fiabilitate pe termen lung. Comutatorul de sarcină alb Schneider Electric A9S65263 se potrivește perfect cu estetica tablourilor de distribuție electrică moderne, asigurând în același timp o calitate ridicată în conformitate cu standardele EN 60947-3 și IEC 60947-3.
Schneider Electric Acti 9 iSW - A9S65263 - comutator de sarcină, 2P, 63A, 415AC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumire scurtă a dispozitivului: iSW
Aplicația dispozitivului: Deconectare, Control
Poli: 2P
Categorie de utilizare: AC-22A
Adecvat pentru deconectare: Da
Caracteristici electrice
Curent nominal de funcționare: 63 A (415 V AC 50/60 Hz)
Tensiune nominală de funcționare: 415 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit: 5 kA ca întrerupător de sarcină autonom
Curent nominal de rezistență pe termen scurt: 1260 A
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Tip de control: Comutator basculant
Indicație locală: Afișaj ON/OFF
Indicator de poziție a contactului: Da
Caracteristici de montare
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Diviziuni de 9 mm: 4
Dimensiuni
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Conexiuni
Conectori de tip tunel (superior sau inferior) - <= 1 x 50 mm² - rigid
Conectori de tip tunel (superior sau inferior) - <= 1 x 35 mm² - flexibil
Conectori de tip tunel (superior sau inferior) - <= 1 x 35 mm² - flexibili cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 Nm
Condiții de mediu
Standarde: EN 60947-3, IEC 60947-3
Clasa de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95 % la 55 °C
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
