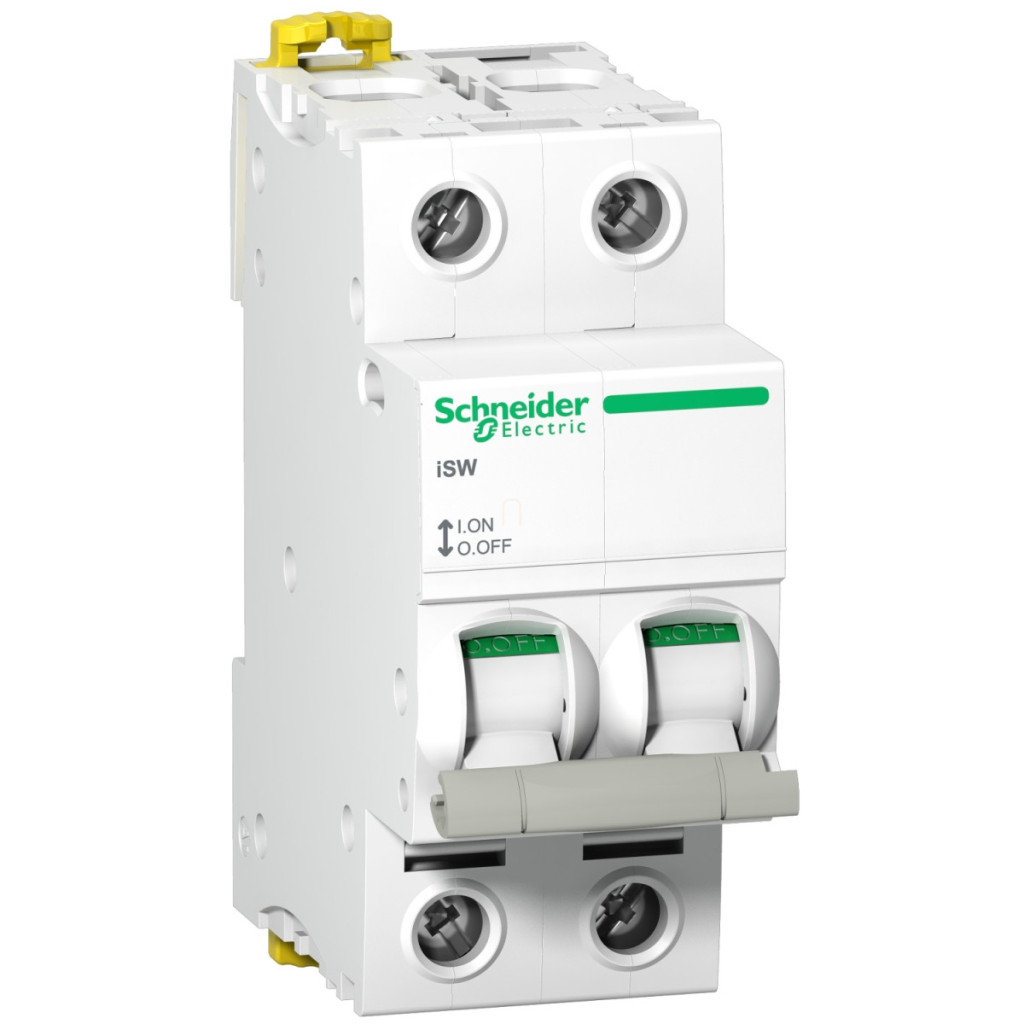

Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65291 este un dispozitiv versatil și fiabil, conceput special pentru izolarea și controlul în siguranță al sistemelor electrice industriale și comerciale. Acest comutator cu 2 poli și un curent nominal de 100 amperi este alegerea perfectă pentru aplicații în care izolarea și controlul fiabil al echipamentelor electrice sunt esențiale. Ca parte a seriei Schneider Electric Acti9, acest comutator de sarcină iSW combină parametri tehnici excelenți cu un design practic. Cu o tensiune nominală de funcționare de 415 V c.a. 50/60 Hz și un curent nominal de 100 A, dispozitivul aparține categoriei de utilizare AC-22A, ceea ce îl face potrivit pentru comutarea sarcinilor ohmice și inductive. Designul cu 2 poli permite deconectarea simultană a ambelor fire, oferind siguranță completă în timpul lucrărilor de întreținere. Dispozitivul este izolat, ceea ce înseamnă că circuitele deconectate pot fi complet izolate de rețea. În ceea ce privește parametrii tehnici, comutatorul Schneider Electric Acti9 iSW A9S65291 are o capacitate de întrerupere a scurtcircuitelor de 5 kA, ceea ce asigură o protecție adecvată în cazul unui scurtcircuit. Produsul are o rezistență la scurtcircuit de scurtă durată de 1500 A, o tensiune nominală de izolare de 500 V c.a. și o tensiune nominală de impuls de 6 kV, ceea ce asigură caracteristici tehnice excelente. Produsul are un grad de protecție IP20, care oferă protecție de bază împotriva prafului și contactului, dar nu protejează împotriva pătrunderii apei. Comutatorul este ușor de utilizat cu ajutorul unui mecanism cu pârghie, care oferă un feedback vizual clar cu privire la starea comutatorului (PORNIT/OPRIT) și are, de asemenea, un indicator de poziție a contactului. Produsul are o durată de viață mecanică de 20.000 de cicluri și o durată de viață electrică de 10.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65291 este extrem de ușor de instalat datorită montării pe șină DIN. Dimensiunile dispozitivului - 85 mm înălțime, 36 mm lățime și 73 mm adâncime - corespund la 4 module în lățime, rezultând un design compact. Carcasa albă asigură un aspect estetic. Conexiunile produsului sunt realizate cu blocuri terminale de tip tunel, care sunt potrivite pentru a primi cabluri rigide de până la 1x50 mm² sau cabluri flexibile de până la 1x35 mm², chiar și cu manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere recomandat este de 3,5 Nm. Dispozitivul este potrivit și pentru distribuția cu bare colectoare cu conexiune superioară sau inferioară. Intervalul său de temperatură de funcționare este între -25 °C și +60 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul este conform cu standardele IEC 60947-3 și EN 60947-3, fiind complet sigur pentru utilizarea în sisteme electrice standard.
Schneider Electric Acti9 iSW - A9S65291 - comutator de sarcină, 2P, 100A, 415AC date tehnice
Caracteristici generale
Denumirea produsului: Acti9 iSW
Familia de produse: Acti9
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW
Aplicația dispozitivului: Izolație, control
Număr de poli: 2P
Categorie de utilizare: AC-22A
Potrivit pentru izolație: Da
Caracteristici electrice
Curent nominal de funcționare [Ie]: 100 A 415 V c.a. 50/60 Hz
Tensiune nominală de funcționare [Ue]: 415 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 5 kA (independent)
Rezistență nominală la scurtcircuit de scurtă durată [Icw]: 1500 A
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV
Caracteristici mecanice
Tip de comandă: Pârghie
Indicație locală: Indicație ON/OFF
Indicator de poziție contact: Da
Metodă de montare: Fixă
Suport de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: DA
Unitate de 9 mm: 4
Dimensiuni
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni
Conectori - blocuri terminale: Blocuri terminale de tip tunel (superioare sau inferioare) - <= 1 x 50 mm² - rigide
Blocuri terminale de tip tunel (superioare sau inferioare) - <= 1 x 35 mm² - flexibile
Blocuri terminale de tip tunel (superioare sau inferioare) - <= 1 x 35 mm² - flexibile cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Condiții de mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55 °C
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
