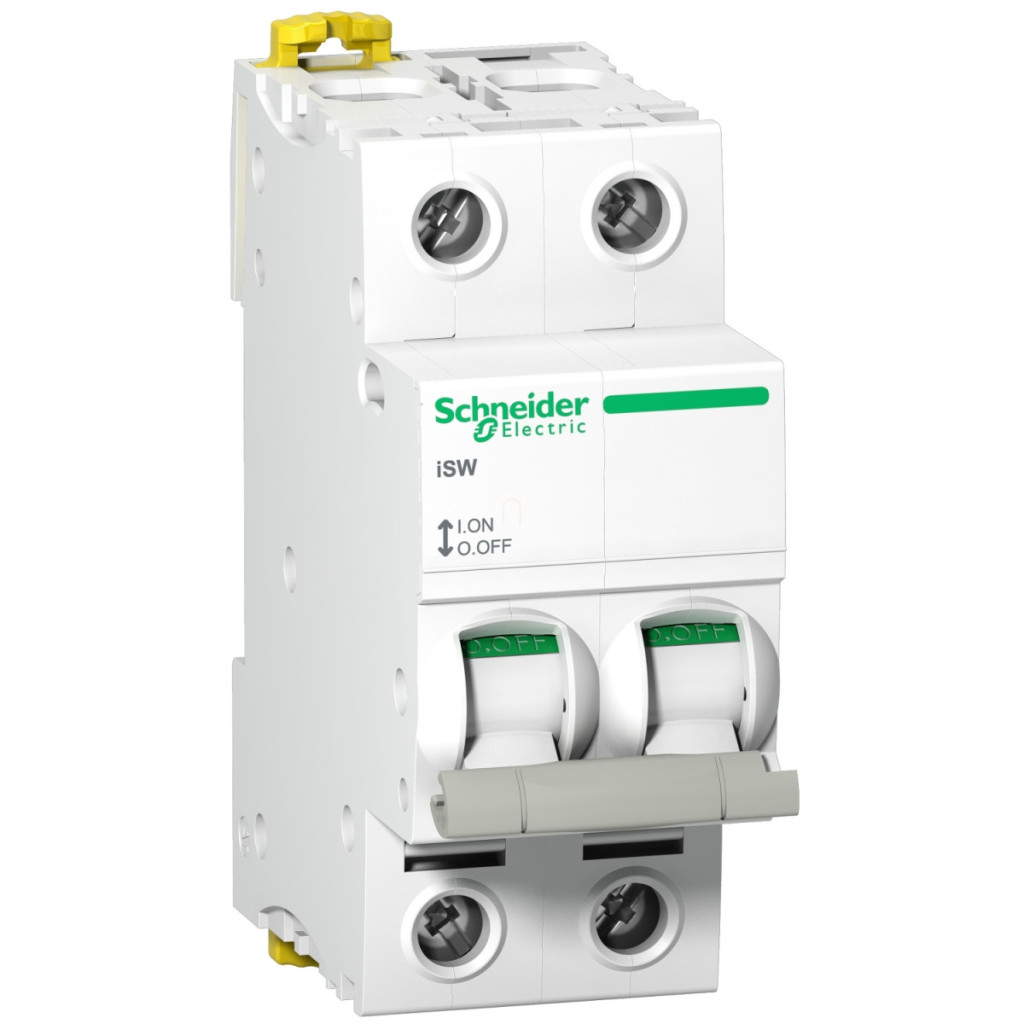

Acti9 iSW A9S65292 este un comutator de sarcină profesional cu 2 poli din gama de produse fiabile Schneider Electric. Cu un curent nominal de 125 A, acest dispozitiv este ideal pentru izolarea și controlul în siguranță al echipamentelor electrice, în special în medii industriale și comerciale. Ca parte a gamei Acti9, acesta oferă o fiabilitate remarcabilă și o durată lungă de viață în utilizarea zilnică. Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65292 are o tensiune nominală de funcționare de 415 V CA 50/60 Hz, ceea ce permite o gamă largă de aplicații. Dispozitivul are caracteristici electrice excelente: capacitate de întrerupere a scurtcircuitului de 5 kA, curent de scurtcircuit de scurtă durată de 1500 A, tensiune de izolație de 500 V și rezistență la tensiune de impuls de 6 kV. Acești parametri garantează o funcționare sigură chiar și în condiții extreme. Funcționarea cu braț basculant asigură o utilizare convenabilă, iar indicatorul de stare ON/OFF și indicatorul de poziție a contactului încorporate ajută la evaluarea rapidă a stării în timpul funcționării. Comutatorul de sarcină Acti9 iSW A9S65292 este extrem de ușor de instalat datorită montării pe șină DIN. Dimensiunile sale compacte (85 mm înălțime, 36 mm lățime, 73 mm adâncime) îl fac perfect pentru tablourile de distribuție standard. Culoarea albă a dispozitivului face ca starea comutării să fie clar vizibilă. Conexiunea se realizează cu blocuri terminale de tip tunel, care sunt potrivite pentru un cablu rigid de maximum 1 x 50 mm² și un cablu flexibil de 1 x 35 mm² sau un cablu flexibil cu manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Durabilitatea mecanică excelentă a produsului este dovedită de 20.000 de cicluri de comutare, iar durabilitatea electrică de 2.500 de cicluri de comutare. Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65292 este conform cu standardele internaționale IEC 60947-3 și europene EN 60947-3, ceea ce garantează respectarea celor mai înalte cerințe de siguranță și calitate. Dispozitivul are protecție IP20, care oferă protecție împotriva contactului cu degetele, dar nu protejează împotriva prafului și umezelii. Produsul poate fi utilizat într-un interval larg de temperaturi: între -25 °C și +60 °C în condiții de funcționare și între -40 °C și +85 °C în timpul depozitării. Dispozitivul poate rezista la o umiditate relativă de până la 95% la 55°C și funcționează în mod fiabil în medii cu nivel de tropicalizare 2 și nivel de poluare 3. Datorită parametrilor tehnici remarcabili, durabilității și fiabilității sale, comutatorul de sarcină Acti9 iSW A9S65292 este alegerea ideală pentru conectarea și deconectarea sistemelor electrice.
Schneider Electric Acti 9 iSW - A9S65292 - comutator de sarcină, 2P, 125A, 415AC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea scurtă a produsului: iSW
Aplicație: Control, deconectare
Număr de poli: 2P
Categorie de utilizare: AC-22A
Adecvat pentru deconectare: Da
Caracteristici electrice
Curent nominal de funcționare: 125 A (415 V c.a. 50/60 Hz)
Tensiune nominală de funcționare: 415 V c.a. 50/60 Hz
Capacitate de întrerupere la scurtcircuit: 5 kA (autonom)
Curent de scurtcircuit de scurtă durată: 1500 A
Tensiune de izolare: 500 V c.a. 50/60 Hz
Rezistență la tensiune de supratensiune: 6 kV
Funcționare și afișare
Mod de funcționare: Braț basculant
Afișaj local: Indicator de stare ON/OFF
Indicator de poziție contact: Da
Montare
Mod de montare: Fixă
Montare: Șină DIN
Compatibilitate cu șină combinată: Sus sau jos, DA
Pas de 9 mm: 4
Dimensiuni
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 73 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 2500 cicluri
Conexiuni
Tip bloc terminal: Tip tunel (sus sau jos) - ≤ 1 x 50 mm² - rigid
Tip bloc terminal: Tip tunel (superior sau inferior) - ≤ 1 x 35 mm² - flexibil
Tip bloc terminal: Tip tunel (superior sau inferior) - ≤ 1 x 35 mm² - flexibil cu manșoane
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 Nm
Caracteristici de mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55°C Temperatura ambiantă de funcționare: -25...60°C Temperatura ambiantă de depozitare: -40...85°C
