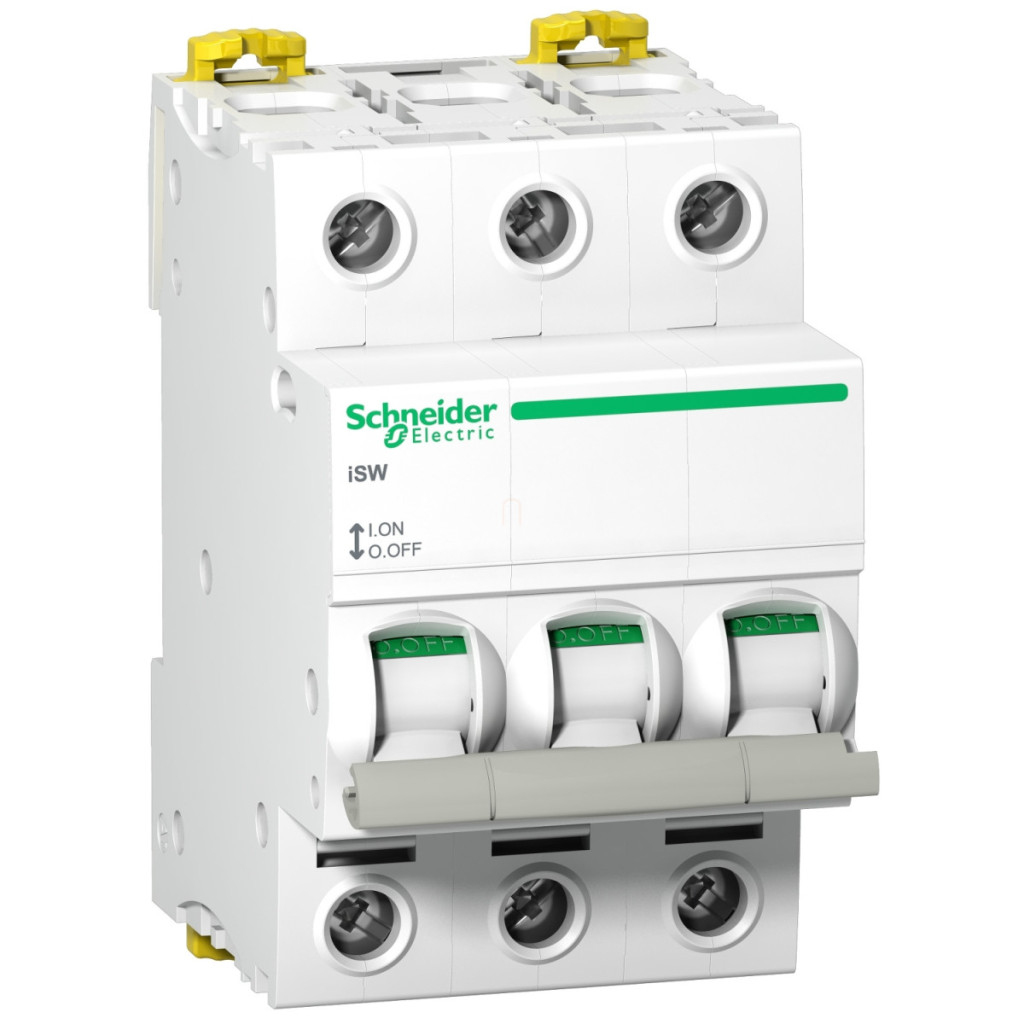

Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65340 este un dispozitiv profesional de comutare electrică care oferă o soluție fiabilă pentru controlul și deconectarea în siguranță a sistemelor electrice. Acest comutator cu 3 poli are un curent nominal de 40 A și o tensiune de funcționare de 415 V c.a., ceea ce îl face o alegere ideală pentru aplicații industriale și comerciale în care performanța fiabilă și siguranța sunt importante. Ca parte a gamei de produse Schneider Electric Acti9, comutatorul iSW oferă o calitate excepțională și avantaje funcționale. Dispozitivul aparține categoriei de utilizare AC-22A și are un design adecvat pentru deconectare, ceea ce permite întreținerea și repararea în siguranță a sistemului electric. Dispozitivul are un indicator simplu de pornire/oprire și un indicator de poziție a comutatorului, astfel încât starea de funcționare este întotdeauna vizibilă în mod clar. Comutatorul poate fi acționat cu un mecanism basculant, care asigură o manipulare intuitivă și ușoară. Din punct de vedere tehnic, comutatorul de sarcină A9S65340 are parametri remarcabili: capacitate nominală de scurtcircuit de 5 kA, curent nominal de rezistență pe termen scurt de 1260 A, tensiune de izolare de 500 V și rezistență la tensiune de impuls de 6 kV. Dispozitivul are un grad de protecție IP20 și poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +60 °C. Durata sa de viață mecanică este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 15.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Dispozitivul este compatibil cu conexiunile de tip șină combinată și poate fi conectat în partea superioară sau inferioară, oferind opțiuni flexibile de instalare. Conexiunea se realizează cu blocuri terminale de tip tunel, care acceptă maximum 1 x 50 mm² cablu rigid sau 1 x 35 mm² cablu flexibil, chiar și cu manșoane. Conexiunea necesită o lungime de dezizolare a cablului de 14 mm și un cuplu de strângere de 3,5 Nm. Dispozitivul poate fi montat pe o șină DIN cu o metodă de montare fixă și are dimensiuni compacte: 85 mm înălțime, 54 mm lățime și 73 mm adâncime. Carcasa albă se integrează armonios în majoritatea dulapurilor de comutație. Comutatorul de sarcină Schneider Electric A9S65340 este conform cu standardele internaționale, inclusiv EN 60947-3 și IEC 60947-3. Produsul poate fi utilizat în medii foarte poluate (nivel 3) și medii tropicale (nivel 2) și funcționează la 55 °C cu o umiditate relativă de 95%. Dispozitivul este fabricat din componente din plastic fără halogeni, în conformitate cu cerințele moderne de mediu. Comutatorul Schneider Electric Acti9 iSW este alegerea ideală pentru electricieni profesioniști și integratori de sisteme atunci când este necesar un dispozitiv de comutare fiabil și sigur.
Schneider Electric Acti9 iSW - A9S65340 - comutator de sarcină, 3P, 40A, 415AC date tehnice
Date cheie
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW
Aplicație: Control, deconectare
Număr de poli: 3P
Categorie de utilizare: AC-22A
Adecvat pentru deconectare: Da
Parametri tehnici
Curent nominal de funcționare: 40 A 415 V c.a. 50/60 Hz
Tensiune nominală de funcționare: 415 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit: 5 kA (numai ca întrerupător de sarcină)
Curent nominal de rezistență pe termen scurt: 1260 A
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Tip de control: Comutator
Indicație locală: Indicator ON/OFF
Indicator poziție comutator: Da
Informații de montare
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Pas de 9 mm: 6
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Conexiuni
Tip conexiune: Blocuri terminale tunel (superioare sau inferioare) - <= 1 x 50 mm² - rigide
Terminale tunel (superioare sau inferioare) - <= 1 x 35 mm² - flexibile
Terminale tunel (sus sau jos) - <= 1 x 35 mm² - flexibile cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Standarde: EN 60947-3, IEC 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55 °C Temperatura ambiantă de funcționare: -25...60 °C Temperatura ambiantă de depozitare: -40...85 °C
