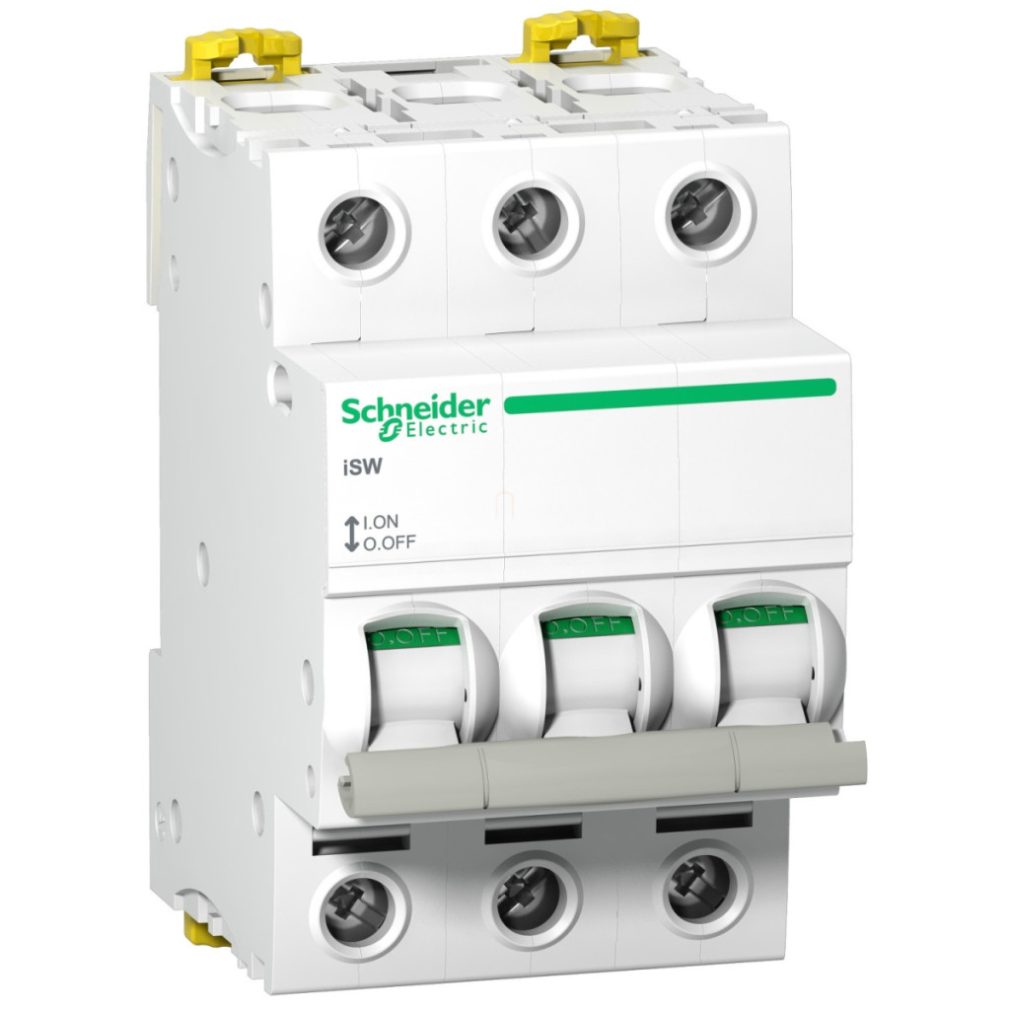

Familia de întrerupătoare de sarcină Schneider Electric Acti9 iSW modelul A9S65363 este un dispozitiv de comutare profesional, de calitate industrială, ideal pentru deconectarea și controlul în siguranță al circuitelor. Acest comutator cu 3 poli și un curent nominal de 63 A poate fi utilizat în rețele de 415 V c.a. și este alegerea ideală pentru întreruperea în siguranță a circuitelor din diverse sisteme electrice, echipamente sau mașini. Funcția principală a comutatorului de sarcină Acti9 iSW este deconectarea sigură a alimentării. Dispozitivul este marcat cu „adecvat pentru izolare”, ceea ce înseamnă că este garantat să funcționeze ca un izolator de siguranță, nu doar ca un simplu comutator. Categoria de utilizare AC-22A îl face potrivit pentru comutarea sarcinilor rezistive și moderat inductive, fiind alegerea perfectă pentru instalații industriale, clădiri comerciale și sisteme electrice profesionale. Are parametri tehnici remarcabili: poate rezista la un curent de scurtcircuit de comutare (Icm) de 5 kA, are o tensiune nominală de izolare de 500 V c.a. și o tensiune de rezistență de 6 kV. Dispozitivul poate rezista, de asemenea, la un curent de scurtcircuit de scurtă durată (Icw) de 1260 A. Aceste valori garantează că sistemele și echipamentele conectate sunt protejate în mod adecvat în cazul unor suprasarcini sau scurtcircuite neașteptate. Comutatorul Schneider Electric Acti9 iSW A9S65363 este extrem de ușor de instalat: poate fi fixat pe o șină DIN standard și este compatibil cu șine combinate și blocuri de distribuție, cu conexiune superioară sau inferioară. Dispozitivul are dimensiuni compacte: 85 mm înălțime, 54 mm lățime și 73 mm adâncime. Dispozitivul alb, cu 6 module (măsurate în unități de 9 mm), se potrivește în tablouri de distribuție și dulapuri de distribuție standard. Se conectează folosind blocuri terminale de tip tunel, care acceptă cabluri rigide de până la 50 mm² sau cabluri flexibile de până la 35 mm², cu o lungime de dezizolare de 14 mm și un cuplu de strângere a șurubului de 3,5 Nm. Comutatorul de sarcină asigură o durată lungă de viață: producătorul garantează 20.000 de cicluri de comutare mecanică și 15.000 de cicluri electrice. Intervalul de temperatură de funcționare al dispozitivului este între -25 °C și +60 °C, iar temperatura de depozitare poate fi între -40 °C și +85 °C. Dispozitivul are un grad de protecție IP20, este clasificat ca grad de poluare 3 și funcționează fiabil la 55 °C, chiar și la o umiditate relativă de 95%. Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65363 este conform cu standardele internaționale IEC 60947-3 și EN 60947-3, ceea ce garantează fiabilitatea și siguranța produsului chiar și în medii industriale.
Schneider Electric Acti9 iSW - A9S65363 - comutator de sarcină, 3P, 63A, 415AC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumire scurtă: iSW
Aplicație: Deconectare, control
Număr de poli: 3P
Categorie de utilizare: AC-22A
Adecvat pentru izolare: Da
Caracteristici electrice
Curent nominal de funcționare: 63 A 415 V AC 50/60 Hz
Tensiune nominală de funcționare: 415 V CA 50/60 Hz
Curent nominal de scurtcircuit la comutare: 5 kA (comutator de sarcină autonom)
Curent nominal de rezistență pe termen scurt: 1260 A
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Caracteristici mecanice
Mod de funcționare: Comutator basculant
Indicație locală:Indicație stare ON/OFF Indicație poziție contact: Da Metodă de montare: Fixă Suprafață de montare: Șină DIN Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Unitate modulară de 9 mm: 6
Dimensiuni
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Conexiuni
Tip bloc terminal: Terminale de tip tunel (superioare sau inferioare) - <= 1 x 50 mm² - rigide
Cabluri flexibile: <= 1 x 35 mm² - flexibile
Cablu flexibil cu manșon: <= 1 x 35 mm² - cu manșoane flexibile pentru capetele firelor
Lungime de dezizolare a firelor: 14 mm
Cuplu de strângere: 3,5 N.m
Caracteristici de mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55 °C Temperatura ambiantă de funcționare: -25...60 °C Temperatura ambiantă de depozitare: -40...85 °C
