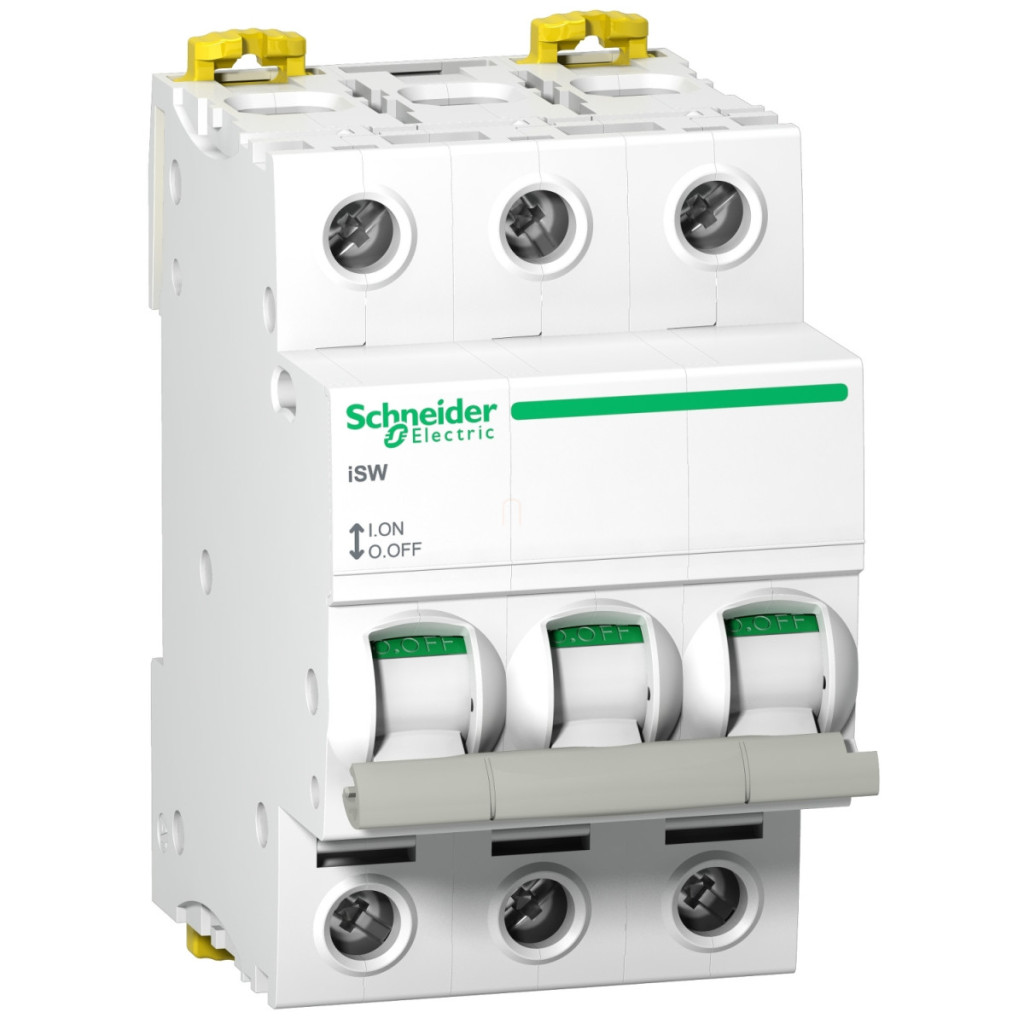

Produsul A9S65391, parte a familiei de comutatoare de sarcină Schneider Electric Acti9 iSW, este un dispozitiv de comutare cu 3 poli de calitate profesională, conceput în principal pentru aplicații industriale și comerciale. Acest comutator de sarcină cu un curent nominal de 100 A și o tensiune de 415 V c.a. este ideal pentru controlul și deconectarea în siguranță a sistemelor electrice. Comutatorul Acti9 iSW A9S65391 are parametri tehnici excelenți, printre care se remarcă categoria de utilizare AC-22A și adecvarea pentru izolarea electrică. Capacitatea de rezistență la scurtcircuit de 5 kA și capacitatea de supracurent de scurtă durată de 1500 A ale produsului garantează funcționarea corespunzătoare chiar și în situații critice. Tensiunea nominală de izolare este de 500 V c.a., în timp ce rezistența la tensiune de impuls este de 6 kV, oferind un nivel ridicat de protecție împotriva tranzitorilor de rețea. Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65391 este ușor de instalat pe o șină DIN și este compatibil atât cu sistemele de bare colectoare superioare, cât și cu cele inferioare. Comutatorul este compact, având o înălțime de numai 85 mm, o lățime de 54 mm și o adâncime de 73 mm, ceea ce îl face o alegere ideală pentru locațiile în care economisirea spațiului este importantă. Dispozitivul este de culoare albă și are un indicator ON/OFF transparent și feedback de poziție, astfel încât starea curentă este clar vizibilă de la distanță. Produsul este conectat folosind conectori tunel, care pot fi poziționați în partea superioară sau inferioară și pot fi utilizați cu cabluri rigide de până la 1 × 50 mm² sau cabluri flexibile de până la 1 × 35 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Comutatorul A9S65391 are un grad de protecție IP20, fiind potrivit pentru utilizarea în locații interioare protejate. Durata de viață mecanică este de 20.000 de cicluri de comutare, iar durata de viață electrică este de 10.000 de cicluri, asigurând o funcționare fiabilă pe termen lung atât în medii industriale, cât și comerciale.
Schneider Electric Acti9 iSW - A9S65391 - comutator de sarcină, 3P, 100A, 415AC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea scurtă a produsului: iSW
Aplicație: Control, deconectare
Număr de poli: 3P
Categorie de utilizare: AC-22A
Adecvat pentru deconectare: Da
Date tehnice
Curent nominal de funcționare [Ie]: 100 A la 415 V c.a. 50/60 Hz
Tensiune nominală de funcționare [Ue]: 415 V c.a. 50/60 Hz
Capacitate de întrerupere la scurtcircuit [Icm]: 5 kA numai cu comutator de sarcină
Supracurent nominal de scurtă durată [Icw]: 1500 A
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 6 kV
Tip de comandă: Comutator basculant
Indicație locală: Indicație ON/OFF
Indicator de poziție a contactului: Da
Montare și dimensiuni
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu bară colectoare: Sus sau jos: DA
Pas de 9 mm: 6
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 73 mm
Culoare: Alb
Conexiuni
Tip conexiune: Conectori tunel (superior sau inferior) - <= 1 x 50 mm² - rigid
Conectori tunel (superior sau inferior) - <= 1 x 35 mm² - flexibil
Conectori tunel (superior sau inferior) - <= 1 x 35 mm² - flexibili cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Parametri de mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55°C Temperatura ambiantă de funcționare: -25...60°C Temperatura ambiantă de depozitare: -40...85°C
