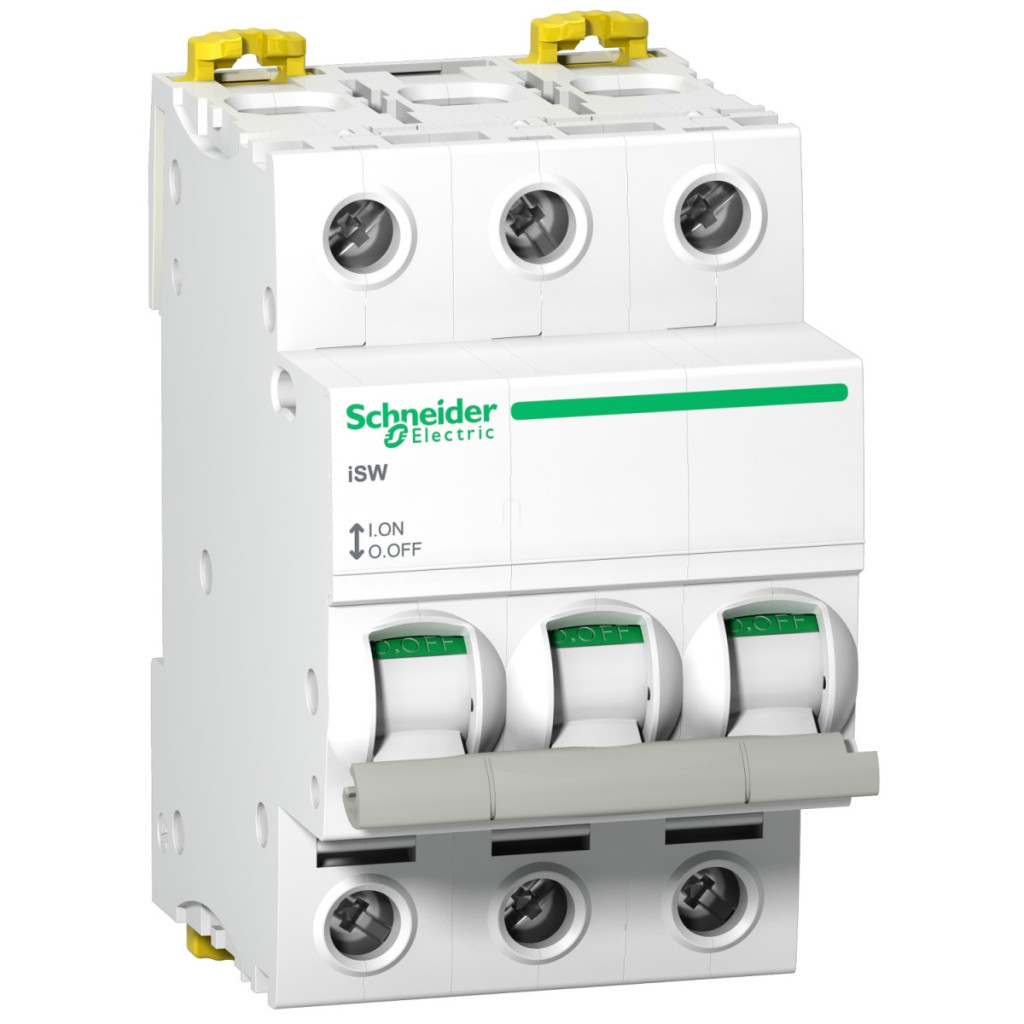

Comutatorul trifazic Schneider Electric Acti9 iSW A9S65392 este un dispozitiv electric versatil și robust, conceput special pentru a îndeplini cerințele de comutare și izolare ale sistemelor moderne de distribuție electrică. Acest comutator de 125 A, 415 V este alegerea perfectă pentru aplicații industriale și comerciale în care sunt necesare izolarea și controlul fiabil al circuitului. Ca parte a seriei Schneider Electric Acti9, comutatorul iSW are caracteristici tehnice excepționale. Cu un curent nominal de funcționare de 125 A și o tensiune de funcționare de 415 V c.a., dispozitivul aparține categoriei de utilizare AC-22A, ceea ce îl face potrivit în primul rând pentru comutarea sarcinilor rezistive și inductive. Comutatorul de sarcină cu numărul de piesă A9S65392 are capacitate de izolare completă (certificat pentru izolare), ceea ce îl face alegerea ideală din punct de vedere al siguranței. Dispozitivul are o capacitate de comutare la scurtcircuit de 5 kA, asigurând o funcționare fiabilă chiar și în cazul unor perturbații ale rețelei electrice. În plus, are o capacitate de rezistență la curent de scurtcircuit de scurtă durată de 1500 A, o tensiune de izolare de 500 V și o capacitate de rezistență la supratensiune de 6 kV, ceea ce sporește și mai mult fiabilitatea și durata de viață a dispozitivului. Designul mecanic al comutatorului oferă, de asemenea, numeroase avantaje. Funcționarea brațului basculant este simplă și intuitivă, în timp ce indicatorul de stare ON/OFF și indicatorul de poziție al comutatorului oferă un feedback vizual imediat cu privire la starea echipamentului. Dispozitivul poate fi montat pe o șină DIN și este compatibil cu bare colectoare atât în partea superioară, cât și în partea inferioară, oferind opțiuni flexibile de instalare. Comutatorul alb, compact, are o înălțime de numai 85 mm, o lățime de 54 mm și o adâncime de 73 mm, fiind ușor de instalat chiar și în dulapuri de comutare înguste. Durata de viață mecanică a mecanismului comutatorului este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 2.500 de cicluri, asigurând o funcționare fiabilă pe termen lung. A9S65392 oferă opțiuni flexibile de conectare. Dispozitivul are terminale tunel atât pe partea superioară, cât și pe cea inferioară și poate acomoda cabluri rigide de până la 1x50 mm² sau cabluri flexibile de până la 1x35 mm², chiar și cu manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere a șurubului este de 3,5 Nm. Comutatorul are protecție IP20, grad de poluare 3 și tropicalizare 2, fiind adecvat pentru utilizare la 55 °C și până la 95% umiditate relativă. Intervalul de temperatură de funcționare este între -25 °C și +60 °C, iar temperatura de depozitare este între -40 °C și +85 °C. Produsul este conform cu standardele EN 60947-3 și IEC 60947-3, care garantează calitatea și fiabilitatea.
Schneider Electric Acti9 iSW - A9S65392 - comutator de sarcină, 3P, 125A, 415AC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumire scurtă: iSW
Aplicație: Control, Deconectare
Poli: 3P
Categorie de utilizare: AC-22A
Adecvat pentru deconectare: Da
Caracteristici electrice
Curent nominal de funcționare: 125 A la 415 V c.a. 50/60 Hz
Tensiune nominală de funcționare: 415 V c.a. 50/60 Hz
Capacitate de scurtcircuit la comutare: 5 kA numai pentru întrerupătoare de sarcină
Curent de rezistență pe termen scurt: 1500 A
Tensiune nominală de izolație: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Caracteristici mecanice
Funcționare: Manetă basculantă
Indicație locală: Indicație ON/OFF
Indicator de poziție comutator: Da
Metodă de montare: Fixă
Element de montare: Șină DIN
Compatibilitate cu bară colectoare: Sus sau jos: DA
Pas de 9 mm: 6 Înălțime: 85 mm Lățime: 54 mm Adâncime: 73 mm Culoare: Alb Durată de viață mecanică: 20.000 de cicluri Durată de viață electrică: 2500 de cicluri Conexiuni Conectori tunel (sus sau jos) - <= 1 x 50 mm² - rigizi Conectori tunel (sus sau jos) - <= 1 x 35 mm² - flexibili Conectori tunel (superior sau inferior) - <= 1 x 35 mm² - flexibili cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Date de mediu
Standarde: EN 60947-3, IEC 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
