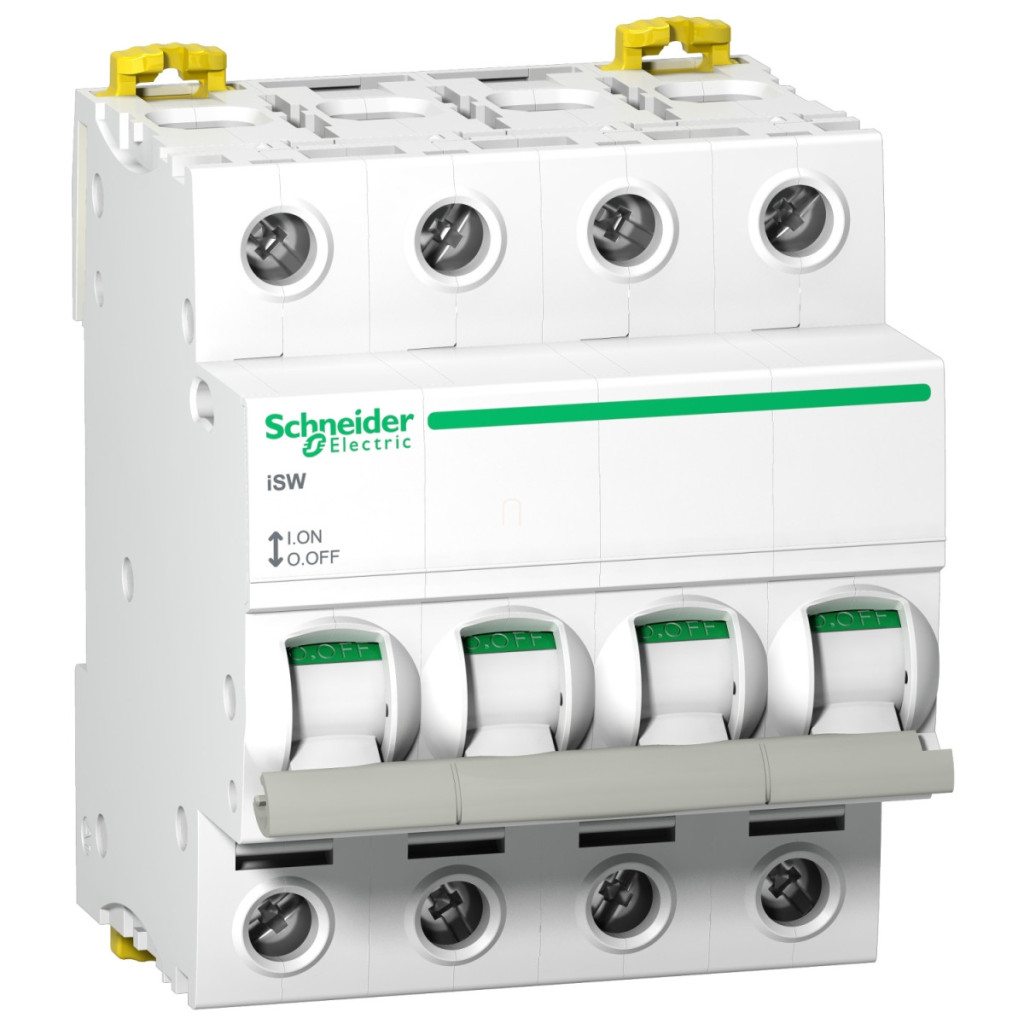

Comutatorul de sarcină Schneider Electric Acti9 iSW (A9S65440) este un dispozitiv electric versatil și fiabil, conceput în principal pentru utilizarea în sisteme electrice din instalații industriale și comerciale. Acest comutator cu patru poli (4P) are un curent nominal de 40 A și o tensiune de funcționare de 415 V c.a. 50/60 Hz, fiind ideal pentru aplicații cu sarcină medie. Comutatorul Acti9 iSW are două funcții principale: în primul rând, este utilizat pentru deconectarea (izolarea) în condiții de siguranță a rețelelor electrice și, în al doilea rând, oferă opțiuni de control eficiente în cadrul sistemului. Acesta aparține categoriei de utilizare AC-22A și este deosebit de potrivit pentru izolarea în siguranță a echipamentelor electrice, facilitată de indicatorul ON/OFF de pe dispozitiv și de feedback-ul vizual al poziției comutatorului. Comanda comutatorului basculant asigură o funcționare simplă și fiabilă. Comutatorul are o capacitate de comutare la scurtcircuit (Icm) de 5 kA, un curent de rezistență de scurtă durată (Icw) de 1260 A, tensiune de izolare de 500 V c.a. (Ui) și tensiune de rezistență la impulsuri de 6 kV (Uimp), oferind un nivel ridicat de protecție pentru rețeaua electrică. Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65440 este extrem de ușor de instalat și configurat. Dispozitivul poate fi montat pe o șină DIN cu o metodă de montare fixă. Este compatibil cu șine combinate și blocuri de distribuție atât pentru conexiuni superioare, cât și inferioare și ocupă spații de 8 x 9 mm pe șină. Conexiunile se realizează cu blocuri terminale de tip tunel, care sunt potrivite pentru cabluri rigide de până la 1×50 mm² sau cabluri flexibile de 1×35 mm² (cu sau fără manșoane). Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al șuruburilor este de 3,5 Nm. Dimensiunile comutatorului iSW (85 mm înălțime, 72 mm lățime, 73 mm adâncime) asigură un design compact, iar schema de culori albă se potrivește bine cu estetica interioară a majorității dulapurilor de comutare. Produsul are, de asemenea, parametri tehnici remarcabili în ceea ce privește durabilitatea: durata de viață mecanică este de 20.000 de cicluri de comutare, iar durata de viață electrică este de 15.000 de cicluri. Din punct de vedere ecologic, comutatorul iSW are protecție IP20, aparține gradului de poluare 3 și are un rating de tropicalizare de 2. Intervalul său de temperatură de funcționare este între -25 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Dispozitivul poate fi utilizat la 55 °C cu o umiditate relativă de 95 %. Comutatorul iSW este conform cu standardele IEC 60947-3 și EN 60947-3, care garantează calitatea și fiabilitatea ridicate ale produsului. Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65440 este alegerea perfectă pentru profesioniștii care caută o soluție de deconectare electrică fiabilă, durabilă și ușor de instalat pentru sisteme de medie tensiune.
Schneider Electric Acti9 iSW - A9S65440 - comutator de sarcină, 4P, 40A, 415AC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW
Aplicație: Deconectare (izolare), Control
Număr de poli: 4P
Categorie de utilizare: AC-22A
Adecvat pentru izolare: Da
Date tehnice
Curent nominal de funcționare [Ie]: 40 A (415 V c.a. 50/60 Hz)
Tensiune nominală de funcționare [Ue]: 415 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 5 kA numai comutator de sarcină
Curent nominal de scurtcircuit de scurtă durată [Icw]: 1260 A
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV
Tip de control: Comutator basculant
Indicație locală: Indicație ON/OFF
Indicator de poziție comutator: Da
Caracteristici de montare
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Număr de diviziuni de 9 mm: 8
Dimensiuni: Înălțime 85 mm, Lățime 72 mm, Adâncime 73 mm
Culoare: Alb
Conexiuni
Conectori - terminale: Terminale de tip tunel (sus sau jos) - ≤ 1 x 50 mm² - rigide
Conectori - terminale: Terminale de tip tunel (superioare sau inferioare) - ≤ 1 x 35 mm² - flexibile
Conectori - terminale: Terminale de tip tunel (superioare sau inferioare) - ≤ 1 x 35 mm² - flexibile cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Condiții de mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55°C
Temperatura ambiantă în timpul funcționării: -25...60°C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
