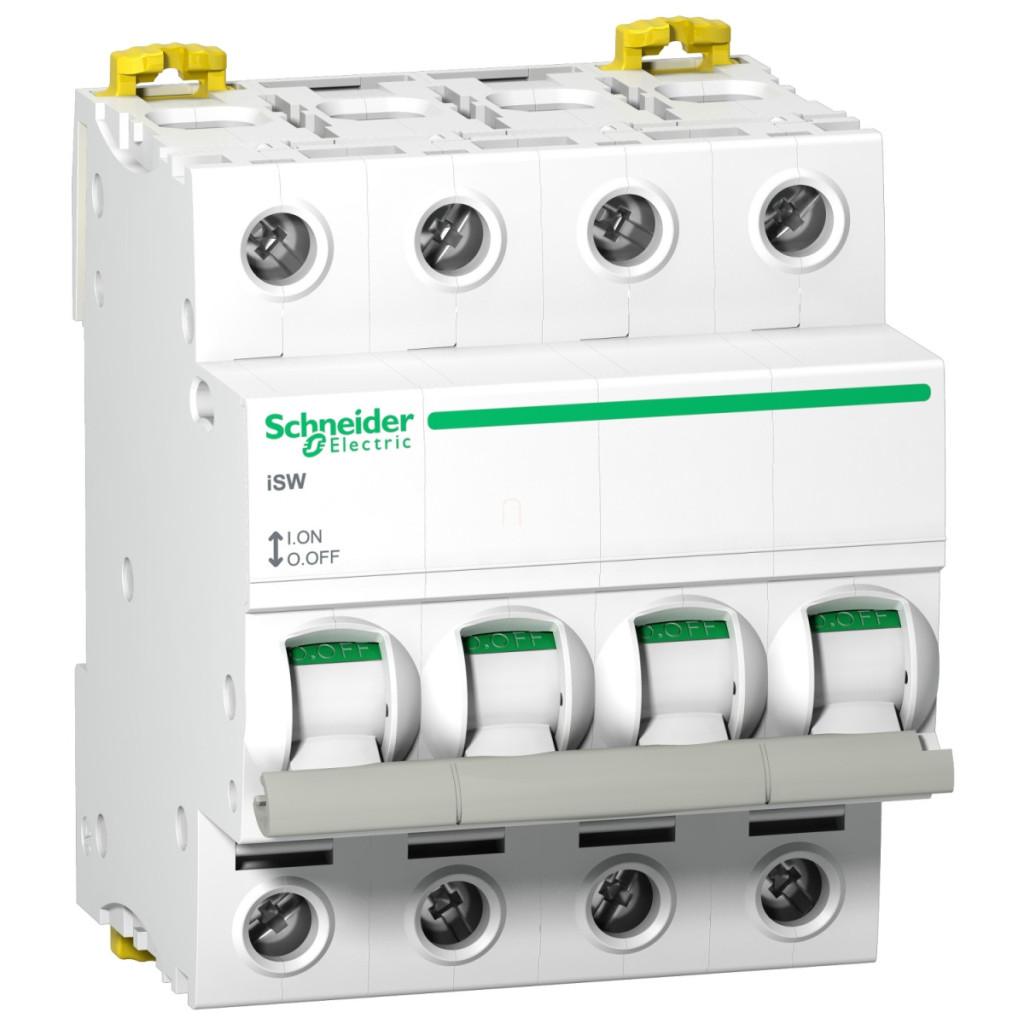

Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65463 este un dispozitiv electric de calitate profesională care oferă o soluție fiabilă și sigură pentru sarcini de comutare și izolare. Acest model cu 4 poli (4P) are un curent nominal de 63 amperi și o tensiune de funcționare de 415 V CA 50/60 Hz, fiind ideal pentru utilizarea atât în instalații industriale, cât și comerciale. Ca parte a gamei de produse Acti9, acest întrerupător-deconector aparține categoriei de utilizare AC-22A, ceea ce înseamnă că este proiectat în principal pentru comutarea sarcinilor rezistive și inductive. Dispozitivul este, de asemenea, potrivit pentru izolare, asigurând deconectarea completă a alimentării în timpul lucrărilor de întreținere sau instalare. Starea comutatorului este indicată în mod clar printr-un semnal ON/OFF și are, de asemenea, un indicator de poziție a contactului pentru o siguranță și mai mare. Capacul alb și comutatorul basculant ușor de utilizat asigură un design ergonomic. Comutatorul de sarcină Schneider Electric A9S65463 are parametri tehnici remarcabili: capacitate de comutare la scurtcircuit de 5 kA, curent de rezistență de scurtă durată de 1260 A, tensiune de izolare de 500 V CA și tensiune de rezistență la impulsuri de 6 kV. Aceste caracteristici garantează fiabilitatea dispozitivului chiar și în condiții extreme. Durata sa de viață mecanică este de 20.000 de cicluri, iar durata de viață electrică este de 15.000 de cicluri, asigurând o funcționare pe termen lung, fără probleme. Comutatorul iSW are un grad de protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +60 °C, cu o umiditate relativă de 95% (la 55 °C). Instalarea este extrem de simplă, deoarece dispozitivul poate fi montat pe o șină DIN și este compatibil cu bare colectoare și blocuri de distribuție (atât în partea superioară, cât și în cea inferioară). Carcasa dispozitivului, cu lățimea de 72 mm, înălțimea de 85 mm și adâncimea de 73 mm, ocupă spații de 8 x 9 mm pe șina DIN. Conectarea se realizează cu ajutorul blocurilor terminale de tip tunel, care sunt potrivite pentru cabluri rigide de până la 1x50 mm² sau cabluri flexibile de până la 1x35 mm², chiar și cu manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Comutatorul de sarcină A9S65463 este conform cu standardele IEC 60947-3 și EN 60947-3, ceea ce garantează fiabilitatea și siguranța produsului în sistemele electrice.
Schneider Electric Acti9 iSW - A9S65463 - comutator de sarcină, 4P, 63A, 415AC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW
Aplicație: Control, izolare
Număr de poli: 4P
Categorie de utilizare: AC-22A
Adecvat pentru izolare: Da
Caracteristici electrice
Curent nominal de funcționare: 63 A la 415 V c.a. 50/60 Hz
Tensiune nominală de funcționare: 415 V c.a. 50/60 Hz
Capacitate de comutare la scurtcircuit: 5 kA ca întrerupător de sarcină autonom
Curent de rezistență pe termen scurt: 1260 A
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impuls: 6 kV
Caracteristici fizice
Mod de funcționare: Comutator
Indicație locală: Afișaj ON/OFF
Afișaj poziție contact: Da
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: DA
Diviziuni de 9 mm: 8
Înălțime: 85 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Conexiuni
Terminale: Terminale de tip tunel (superioare sau inferioare) - <= 1 x 50 mm² - rigide
Blocuri terminale de tip tunel (superioare sau inferioare) - <= 1 x 35 mm² - flexibile
Blocuri terminale de tip tunel (superioare sau inferioare) - <= 1 x 35 mm² - flexibile cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 Nm
Caracteristici de mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55°C
Temperatura ambiantă în timpul funcționării: -25...60°C
Temperatura ambiantă în timpul depozitării: -40...85°C
