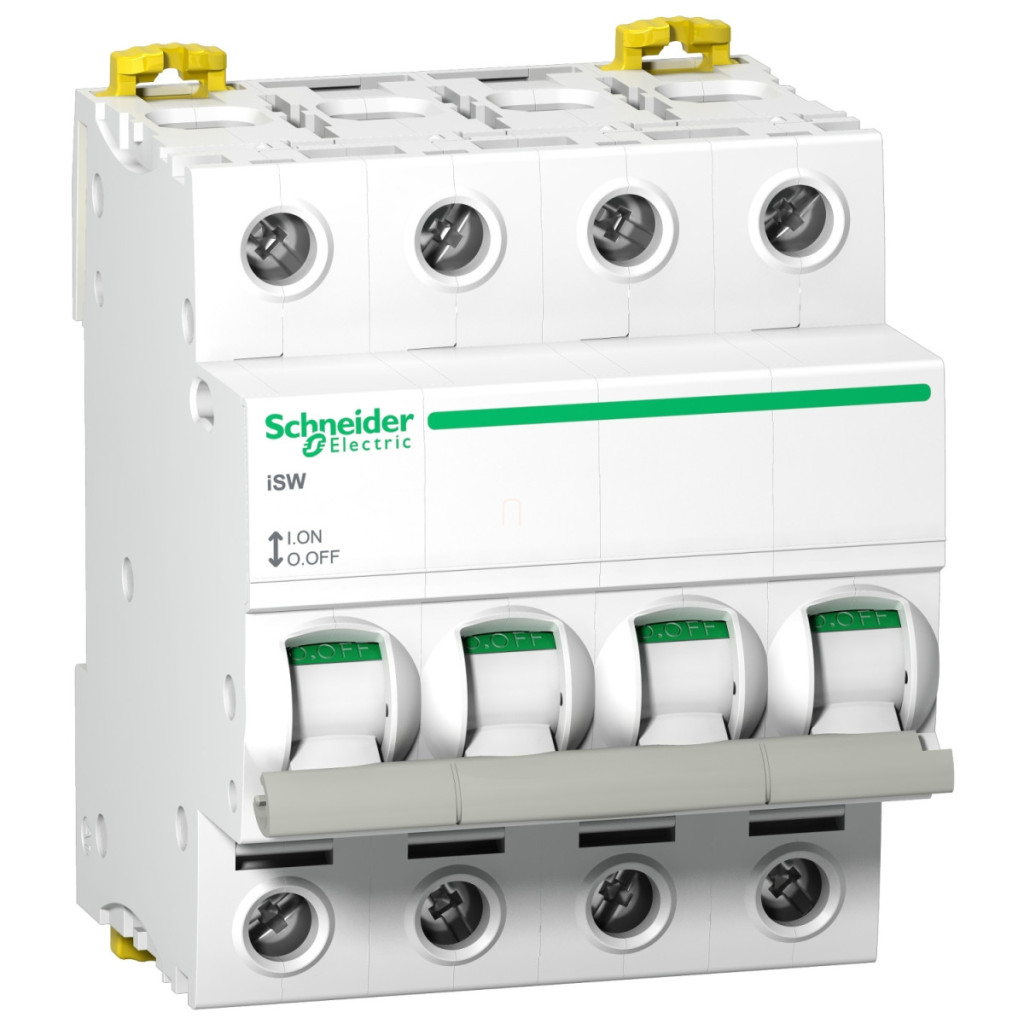

Comutatorul de sarcină Schneider Electric Acti9 iSW (A9S65491) este un comutator de înaltă calitate, cu 4 poli, ideal pentru controlul și izolarea completă a sistemelor electrice. Acest comutator, cu un curent nominal de 100 A și o tensiune de funcționare de 415 V c.a., face parte din familia de produse Acti9, una dintre cele mai fiabile serii de comutatoare electrice de la Schneider Electric. Comutatorul iSW cu numărul de piesă A9S65491 are o categorie de utilizare AC-22A, ceea ce îl face potrivit pentru diverse sarcini de comutare electrică atât în medii industriale, cât și comerciale. Comutatorul este potrivit și pentru izolare, deoarece are o funcție de deconectare care permite efectuarea în siguranță a lucrărilor de întreținere. Dispozitivul este de culoare albă, poate fi montat pe o șină DIN și poate fi integrat în sisteme moderne de instalații electrice. Este compatibil cu bare colectoare și blocuri de distribuție, atât pentru conexiuni superioare, cât și inferioare, permițând o instalare flexibilă în diverse dulapuri de distribuție. Comutatorul de sarcină are parametri tehnici remarcabili: capacitate nominală de întrerupere a scurtcircuitului de 5 kA, curent de scurtcircuit de scurtă durată de 1500 A, tensiune de izolație de 500 V CA și rezistență la tensiune de impuls de 6 kV. Starea comutatorului este indicată de un indicator ON/OFF și are, de asemenea, un indicator de poziție a contactului. Este ușor de utilizat cu un comutator basculant, care asigură o funcționare convenabilă și rapidă. Comutatorul poate efectua 20.000 de cicluri de comutare mecanică și 10.000 de cicluri de comutare electrică, ceea ce garantează o durată lungă de viață chiar și în cazul operațiunilor de comutare frecvente. Produsul este extrem de versatil în ceea ce privește tehnologia de conectare: are conectori de tip tunel care sunt potriviți pentru cabluri rigide de până la 1 x 50 mm² sau cabluri flexibile de până la 1 x 35 mm², precum și cabluri flexibile cu ferule. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Caracteristicile sale de mediu sunt, de asemenea, demne de remarcat: Poate fi utilizat la temperaturi cuprinse între -25 și 60 °C, are protecție IP20, grad de poluare 3 și este conform cu standardele internaționale IEC 60947-3 și EN 60947-3. Comutatorul poate fi utilizat la 55 °C cu o umiditate relativă de 95% și aparține categoriei 2 în ceea ce privește tropicalizarea, fiind potrivit pentru o gamă largă de condiții meteorologice.
Schneider Electric Acti9 iSW - A9S65491 - comutator de sarcină, 4P, 100A, 415AC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW
Aplicație: Control, deconectare
Descrierea polilor: 4P
Categorie de utilizare: AC-22A
Adecvat pentru deconectare: Da
Caracteristici electrice
Curent nominal de funcționare: 100 A 415 V c.a. 50/60 Hz
Tensiune nominală de funcționare: 415 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit: 5 kA (autonomă)
Curent nominal de scurtcircuit de scurtă durată: 1500 A
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Caracteristici mecanice
Tip de comandă: Comutator basculant
Indicație locală: Indicație ON/OFF
Indicator de poziție contact: Da
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șine combinate și blocuri de distribuție: Sus sau jos: DA
Diviziuni de 9 mm: 8
Înălțime: 85 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni
Tip conector: Conectori de tip tunel (superior sau inferior)
- ≤ 1 x 50 mm² - rigid
- ≤ 1 x 35 mm² - flexibil
- ≤ 1 x 35 mm² - flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N·m
Caracteristici de mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55 °C
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
