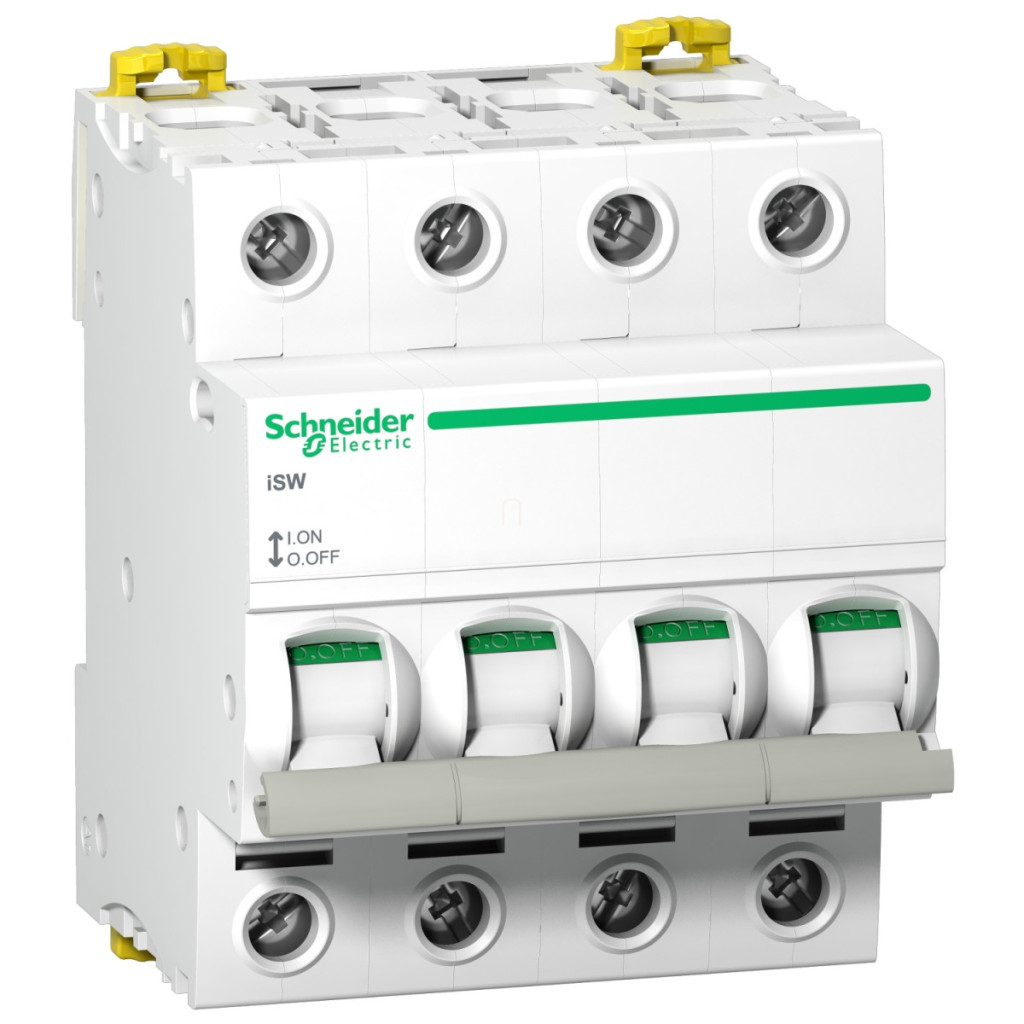

Comutatorul de sarcină Schneider Electric Acti9 iSW A9S65492 este un întrerupător de circuit cu patru poli (4P) de calitate superioară, care oferă soluția perfectă pentru curenți de până la 125 A în rețelele de 415 V c.a. Acest întrerupător face parte din gama Acti9, una dintre cele mai fiabile și versatile linii de produse Schneider Electric în domeniul sistemelor de distribuție electrică. Utilizarea principală a întrerupătorului de circuit A9S65492 este izolarea și controlul în siguranță al sistemelor electrice. Acesta aparține categoriei de utilizare AC-22A și este deosebit de potrivit pentru sarcini de izolare. Dispozitivul este proiectat să funcționeze în mod fiabil chiar și în condiții extreme, după cum o demonstrează intervalul său de temperatură de funcționare de la -25 °C la +60 °C. Comutatorul are o durabilitate mecanică remarcabilă, permițând 20.000 de cicluri de funcționare, în timp ce durata sa de viață electrică este de 2.500 de cicluri. Din punct de vedere tehnic, modelul A9S65492 are parametri remarcabili. Curentul nominal de funcționare (Ie) este de 125 A la 415 V c.a. 50/60 Hz, iar tensiunea nominală de izolare (Ui) este de 500 V c.a. 50/60 Hz. Dispozitivul are o capacitate de comutare la scurtcircuit (Icm) de 5 kA și o capacitate de rezistență la curent de scurtă durată (Icw) de 1500 A. Tensiunea de impuls (Uimp) este de 6 kV, ceea ce oferă o protecție excelentă împotriva supratensiunii. Comutatorul are un grad de protecție IP20, oferind o protecție adecvată împotriva pătrunderii degetelor și a obiectelor similare. Gradul de poluare 3 și gradul de tropicalizare 2 sporesc și mai mult fiabilitatea dispozitivului în diverse condiții de mediu. Dispozitivul poate rezista la o umiditate relativă de până la 95% la 55°C, asigurând performanțe excelente chiar și în medii umede. Comutatorul de sarcină Schneider Electric Acti9 iSW are un design practic: poate fi montat pe o șină DIN cu montare fixă. Este controlat de un comutator basculant și este echipat cu un indicator de stare ON/OFF și un indicator de poziție a contactului pentru recunoașterea ușoară a stării. În ceea ce privește dimensiunile, are o înălțime de 85 mm, o lățime de 72 mm și o adâncime de 73 mm, cu un capac alb. Comutatorul are conectori de tip tunel atât în partea superioară, cât și în partea inferioară, care pot fi utilizați pentru un cablu rigid de maximum 1x50 mm², un cablu flexibil de 1x35 mm² sau un cablu flexibil de 1x35 mm² cu manșoane. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 N·m. Comutatorul este compatibil cu bare colectoare tip pieptene și blocuri de distribuție (superioare sau inferioare) și are un pas de 8 x 9 mm. Modelul A9S65492 respectă standardele internaționale stricte, inclusiv IEC 60947-3 și EN 60947-3, asigurând o calitate ridicată și o funcționare fiabilă.
Schneider Electric Acti9 iSW - A9S65492 - comutator de sarcină, 4P, 125A, 415AC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW
Aplicația dispozitivului: Izolație, Control
Descrierea polilor: 4P
Categoria de utilizare: AC-22A
Potrivit pentru izolație: Da
Caracteristici electrice
Curent nominal de funcționare: 125 A la 415 V CA 50/60 Hz
Tensiune nominală de funcționare: 415 V c.a. 50/60 Hz
Capacitate de întrerupere la scurtcircuit: 5 kA numai comutator-deconector
Curent nominal de rezistență pe termen scurt: 1500 A
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Caracteristici mecanice
Tip de comandă: Comutator basculant
Indicație locală: Indicație ON/OFF
Indicator de poziție contact: Da
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu bara colectoare și blocul de distribuție: Sus sau jos: DA
Pas de 9 mm: 8
Înălțime: 85 mm
Lățime: 72 mm
Adâncime: 73 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 2500 de cicluri Conexiuni - terminale Terminale de tip tunel (sus sau jos) - <= 1 x 50 mm² - rigide (sus sau jos) - <= 1 x 35 mm² - flexibile
Terminale de tip tunel (sus sau jos) - <= 1 x 35 mm² - flexibile cu manșon
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
