Comutatorul de sarcină Acti9 iSW-NA oferă o soluție fiabilă și versatilă pentru controlul și izolarea în siguranță a circuitelor electrice. Fabricat de Schneider Electric, dispozitivul A9S70663 este disponibil într-o configurație 1P+N (unipolar + neutru) cu un curent nominal de 63 A, fiind ideal pentru aplicații rezidențiale, comerciale și industriale. Comutatorul este pe deplin conform cu standardul EN/IEC 60947-3 și aparține categoriei de utilizare AC-22A, ceea ce asigură funcționarea corespunzătoare în diverse condiții de sarcină. Una dintre cele mai importante caracteristici ale seriei iSW-NA este adecvarea sa pentru funcția de deconectare, care permite întreținerea în siguranță a echipamentelor. Întrerupătorul are un indicator de stare ON/OFF și un indicator de poziție a contactului, ceea ce sporește siguranța operațională și confortul utilizatorului. Din punct de vedere tehnic, Acti9 iSW-NA are parametri remarcabili. Dispozitivul funcționează la o tensiune nominală de funcționare de 230/240 V c.a. 50/60 Hz, cu o tensiune de izolare de 500 V și o rezistență la tensiune de impuls de 6 kV. Comutatorul are o capacitate de întrerupere a scurtcircuitului (Icm) de 5 kA și o capacitate de transport a curentului de scurtă durată (Icw) de 1,26 kA timp de 1 secundă. Produsul are mai multe moduri de control: poate fi utilizat cu declanșare la distanță și acționare cu manetă. Comutatorul are dimensiuni compacte (înălțime: 85 mm, lățime: 36 mm, adâncime: 74 mm) și poate fi montat pe o șină DIN. Carcasa albă asigură un aspect estetic în dulapul electric. Conectarea se face prin intermediul blocurilor terminale de tip tunel, care pot fi poziționate fie în partea superioară, fie în partea inferioară. Blocurile terminale acceptă cabluri flexibile cu sau fără manșoane de la 1 la 25 mm² și cabluri rigide de la 1 la 35 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. A9S70663 este compatibil cu bare colectoare și blocuri de distribuție, ceea ce facilitează instalarea. Durata de viață mecanică este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 15.000 de cicluri, asigurând fiabilitate pe termen lung. Din punct de vedere al mediului, produsul are un grad de protecție IP20, corespunzător gradului de poluare 3. Intervalul de temperatură de funcționare este între -35 °C și +70 °C, iar temperatura de depozitare poate fi între -40 °C și +85 °C. Comutatorul de sarcină Schneider Electric A9S70663 este alegerea ideală atunci când aveți nevoie de o soluție fiabilă, conformă cu standardele și ușor de instalat pentru comutarea și deconectarea în siguranță a circuitelor electrice.

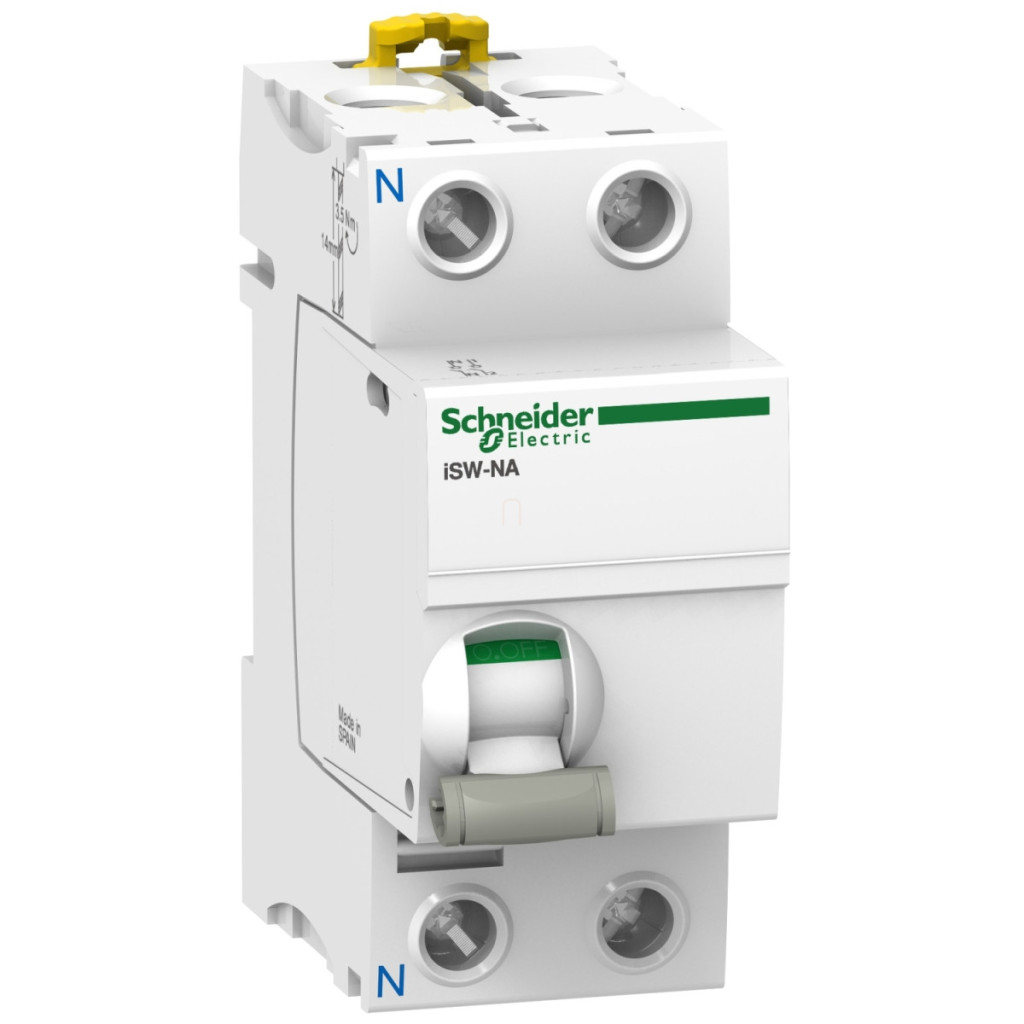

Schneider Electric Acti 9 iSW - NA - A9S70663 - comutator de sarcină cu comandă de la distanță, 1P - N, 63A, 240VAC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW-NA
Tipul produsului: Comutator de sarcină
Denumirea scurtă a produsului: iSW-NA
Aplicație: Control, deconectare
Descrierea polilor: 1P + N
Poziția neutră: Stânga
Categorie de utilizare: AC-22A conform EN/IEC 60947-3
Adecvat pentru deconectare: Da, conform EN/IEC 60947-3
Caracteristici electrice
Curent nominal de funcționare [Ie]: 63 A (230/240 V c.a. 50/60 Hz)
Tensiune nominală de funcționare [Ue]: 230/240 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 5 kA ca întrerupător de sarcină autonom
Capacitate nominală de transport al curentului pe termen scurt [Icw]: 1,26 kA timp de 1 secundă
Tensiune nominală de izolare [Ui]: 500 V CA 50/60 Hz conform EN/IEC 60947-3
Tensiune nominală de impuls [Uimp]: 6 kV conform EN/IEC 60947-3
Funcționare și semnalizare
Mod de control: Declanșare la distanță, Manetă de comutare
Semnalizare locală: Semnalizare ON/OFF
Indicator de poziție contact: Da
Caracteristici mecanice
Metodă de montare:Fixare prin clipsare
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: DA
Pas de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 74 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Conexiuni
Terminale: Tip tunel (superior sau inferior) 1 cablu(uri) 1...25 mm² cu manșon flexibil
Tip tunel (sus sau jos) 1 cablu(uri) 1...25 mm² fără manșon flexibil
Tip tunel (sus sau jos) 1 cablu(e) 1...35 mm² fără manșon rigid
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N·m
Compatibilitate produs: Unitate de declanșare
Condiții de mediu
Standarde: EN 60947-3, IEC 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3 conform IEC 60947-3
Tropicalizare: 2
Umiditate relativă:95% la 55°C
Temperatura ambiantă în timpul funcționării: -35...70°C
Temperatura ambiantă în timpul depozitării: -40...85°C
