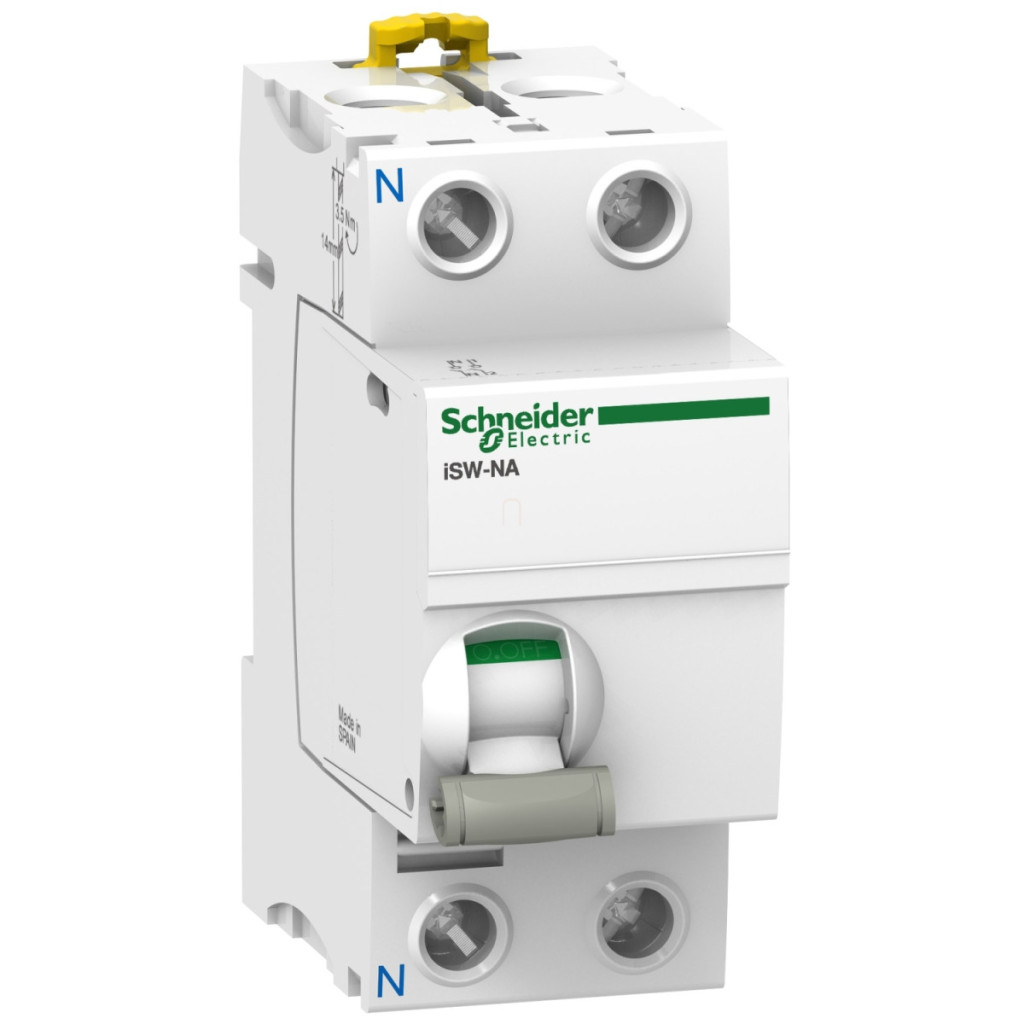

Comutatorul de sarcină cu comandă de la distanță Schneider Electric Acti 9 iSW-NA (A9S70680) este un comutator și un dispozitiv de deconectare de calitate profesională, conceput special pentru funcționarea și controlul în siguranță al sistemelor electrice. Acest comutator cu 1P + N poli, cu un curent nominal de 80 amperi, este soluția ideală pentru izolarea și comutarea în siguranță a sistemelor electrice atât în clădiri rezidențiale, cât și comerciale. Comutatorul de sarcină Acti 9 iSW-NA aparține categoriei de utilizare AC-22A și este pe deplin conform cu standardul EN/IEC 60947-3. Dispozitivul are capacități excelente de izolare, ceea ce este deosebit de important pentru siguranța în timpul întreținerii și reparării sistemelor electrice. Dispozitivul poate fi utilizat la o tensiune nominală de funcționare de 230/240 V c.a. 50/60 Hz și asigură o funcționare fiabilă în aplicațiile de zi cu zi. Comutatorul este acționat de o pârghie de comutare și are, de asemenea, o funcție de declanșare la distanță, ceea ce sporește flexibilitatea și gama de aplicații posibile. Comutatorul de sarcină Schneider Electric Acti 9 iSW-NA A9S70680 are o serie de parametri tehnici remarcabili. Capacitatea nominală de întrerupere a scurtcircuitelor de 5 kA asigură că întrerupătorul poate face față în siguranță creșterilor bruște de sarcină. Curentul nominal de rezistență pe termen scurt de 1,2 kA garantează rezistența dispozitivului la scurtcircuite timp de 1 secundă. Tensiunea nominală de izolare de 500 V c.a. și tensiunea nominală de impuls de 6 kV sunt o dovadă suplimentară a calității tehnice și a siguranței excelente ale produsului. Dispozitivul are un indicator de stare ON/OFF și un indicator de poziție a contactului, astfel încât utilizatorul poate vedea întotdeauna starea curentă a dispozitivului. Acest comutator de sarcină este, de asemenea, extrem de ușor de utilizat în ceea ce privește instalarea și utilizarea. Designul montabil pe șină DIN facilitează instalarea rapidă și ușoară, în timp ce compatibilitatea cu barele colectoare (superioare sau inferioare) crește flexibilitatea instalării. Dimensiunile sale compacte (85 mm înălțime, 36 mm lățime, 74 mm adâncime) și culoarea albă îl fac potrivit pentru dulapurile de comutație moderne. Are o durabilitate mecanică de 20.000 de cicluri de comutație și o durabilitate electrică de 15.000 de cicluri, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Dispozitivul are terminale tunel (superioare sau inferioare) care permit conectarea cablurilor flexibile de 1-25 mm² și a cablurilor rigide de 1-35 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm, asigurând o conexiune stabilă și sigură. Produsul are protecție IP20 și poate fi utilizat într-un interval larg de temperaturi (-35...70 °C în funcțiune și -40...85 °C în depozitare), fiind astfel adecvat pentru funcționarea în diverse condiții de mediu.
Schneider Electric Acti 9 iSW - NA - A9S70680 - comutator de sarcină cu comandă de la distanță, 1P - N, 80A, 240VAC date tehnice
Caracteristici principale
Denumirea produsului: Acti9 iSW-NA
Tipul produsului: Comutator de sarcină
Denumirea scurtă a produsului: iSW-NA
Domeniul de aplicare: Deconectare, control
Poli: 1P + N
Poziția conductorului neutru: Stânga
Categorie de utilizare: AC-22A conform EN/IEC 60947-3
Capacitate de deconectare: Da, conform EN/IEC 60947-3
Parametri tehnici
Curent nominal de funcționare [Ie]: 80 A la 230/240 V c.a. 50/60 Hz
Tensiune nominală de funcționare [Ue]: 230/240 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 5 kA ca întrerupător de sarcină autonom
Curent nominal de rezistență pe termen scurt [Icw]: 1,2 kA timp de 1 secundă
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz, conform EN/IEC 60947-3
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV, conform EN/IEC 60947-3
Funcționare și indicații
Tip de funcționare: Manetă de comutare, declanșare la distanță
Indicație locală: Indicator de stare ON/OFF
Indicator de poziție contact: Da
Date de instalare
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu barele colectoare: Sus sau jos: DA
Număr de diviziuni de 9 mm: 4
Caracteristici fizice
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 74 mm
Culoare: Alb
Durabilitate
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică: 15.000 de cicluri
Conexiuni
Tip terminal: Terminale tunel (superioare sau inferioare)
Dimensiune fir: 1 fir 1...25 mm² cu manșon flexibil
Dimensiunea firului: 1 fir 1...25 mm² fără manșon flexibil
Dimensiunea firului: 1 fir 1...35 mm² rigid
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Condiții de mediu
Standarde: EN 60947-3, IEC 60947-3
Protecție IP: IP20
Grad de contaminare: 3, conform IEC 60947-3
Tropicalizare: 2
Umiditate relativă:95% la 55 °C
Temperatura ambiantă în timpul funcționării: -35...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
