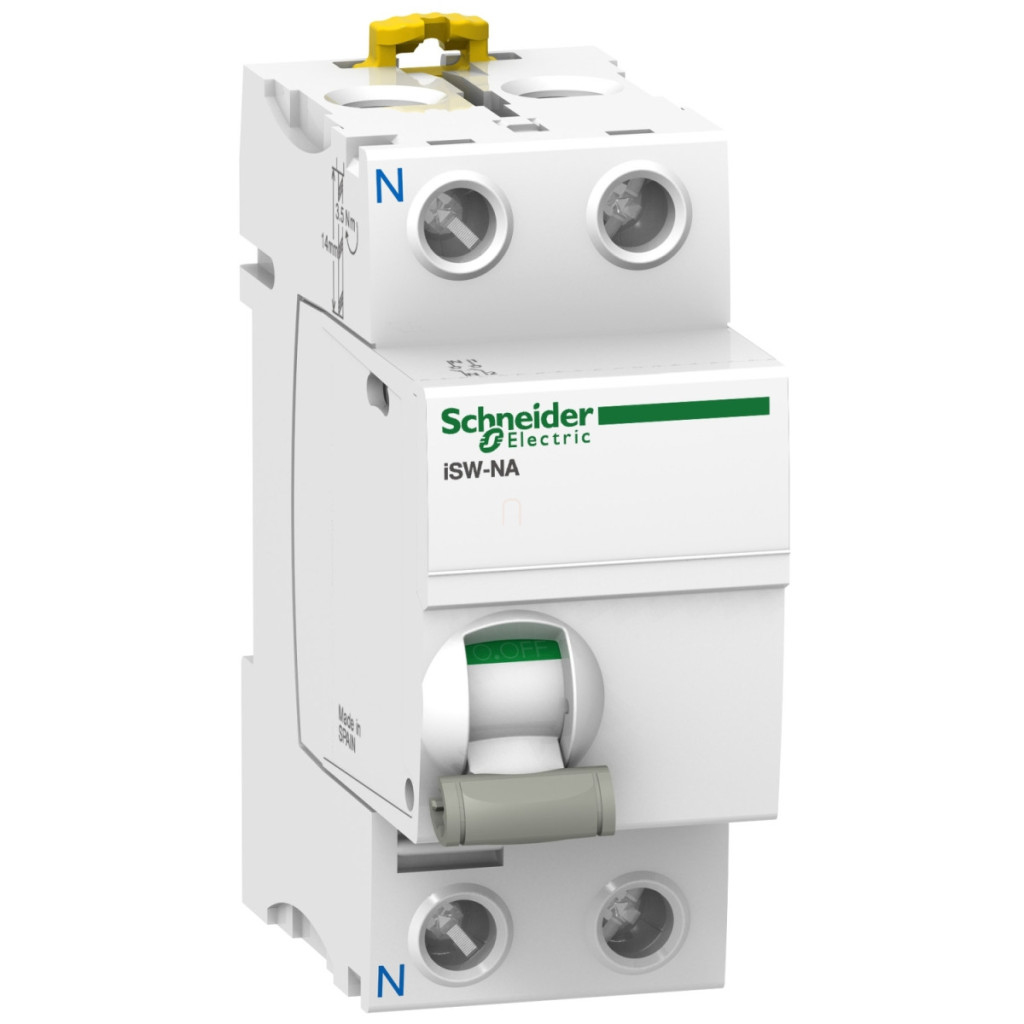

Întrerupătorul Schneider Electric Acti9 iSW-NA A9S70690 este un dispozitiv electric de înaltă calitate, cu o configurație 1P+N (un singur pol plus neutru) și un curent nominal de 100 amperi, ceea ce îl face o alegere ideală pentru sistemele electrice din clădiri rezidențiale, birouri și facilități comerciale. O caracteristică cheie a comutatorului de sarcină din seria iSW-NA este funcția sa fiabilă de izolare, care respectă în totalitate standardul EN/IEC 60947-3. Dispozitivul aparține categoriei de utilizare AC-22A, fiind potrivit pentru comutarea sarcinilor rezistive și moderat inductive în rețele de 230/240 V c.a. 50/60 Hz. Cu firul neutru în stânga, dispozitivul se potrivește perfect în familia de produse Schneider Electric Acti9, asigurând compatibilitatea cu celelalte dispozitive modulare ale companiei. Comutatorul de sarcină are, de asemenea, o funcție de declanșare la distanță, care permite operarea dispozitivului de la distanță. Indicatorul ON/OFF și indicarea vizuală clară a poziției comutatorului permit utilizatorului să verifice rapid starea dispozitivului. Dispozitivul este proiectat pentru utilizare continuă, dovadă fiind durata sa de viață de 20.000 de cicluri de comutare mecanică și 15.000 de cicluri de comutare electrică. Comutatorul iSW-NA poate fi fixat pe o șină DIN și este compatibil cu bare colectoare și blocuri de distribuție (superioare sau inferioare), ceea ce îl face rapid și ușor de instalat în dulapurile de distribuție electrică. Carcasa albă, cu lățimea de 36 mm, înălțimea de 85 mm și adâncimea de 74 mm, ocupă 4 module pe șina DIN. Printre parametrii tehnici ai comutatorului de sarcină Schneider Electric A9S70690, merită menționate rezistența la scurtcircuit de 5 kA (Icm) și rezistența la scurtcircuit de 1,5 kA (Icw) timp de 1 secundă. Tensiunea de izolare de 500 V c.a. (Ui) și rezistența la tensiune de impuls de 6 kV (Uimp) sporesc și mai mult fiabilitatea dispozitivului. Clasa de protecție la atingere IP20 asigură o funcționare sigură, în timp ce designul în conformitate cu gradul de poluare 3 garantează o durată lungă de viață chiar și în condiții de mediu dificile. Comutatorul de sarcină iSW-NA poate fi utilizat într-un interval extrem de larg de temperaturi ambientale (-35 °C până la +70 °C), fiind potrivit pentru utilizarea atât în dulapuri de distribuție interioare, cât și exterioare.
Date tehnice comutator de sarcină Schneider Electric Acti9 iSW-NA A9S70690
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW-NA
Tip dispozitiv: Comutator de sarcină
Denumire scurtă: iSW-NA
Domeniu de aplicare: Deconectare, control
Caracteristici tehnice
Poli: 1P + N
Poziția conductorului neutru: Stânga
Categorie de utilizare: AC-22A conform EN/IEC 60947-3
Capacitate de izolare: Da, conform EN/IEC 60947-3
Curent nominal de funcționare: 100 A 230/240 V c.a. 50/60 Hz
Tensiune nominală de funcționare: 230/240 V c.a. 50/60 Hz
Rezistență la scurtcircuit: 5 kA singur
Rezistență pe termen scurt: 1,5 kA timp de 1 secundă
Tensiune de izolare: 500 V c.a. 50/60 Hz conform EN/IEC 60947-3
Rezistență la tensiune de impuls: 6 kV conform EN/IEC 60947-3
Funcționare și instalare
Mod de control: Declanșare la distanță, Manetă de comutare
Indicație locală: Afișaj ON/OFF
Indicație poziție contact: Da
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu bară colectoare: Sus sau jos: DA
Lățime modul: 4 (unități de 9 mm)
Caracteristici fizice
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 74 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 20.000 de cicluri de comutare
Durată de viață electrică: 15.000 de cicluri de comutare
Conexiuni
Tip conexiune: Blocuri terminale de tip tunel (sus sau jos) 1 cablu 1…25 mm² cu manșoane flexibile
Blocuri terminale de tip tunel (superioare sau inferioare) 1 cablu 1…25 mm² fără manșoane flexibile
Blocuri terminale de tip tunel (superioare sau inferioare) 1 cablu 1…35 mm² rigid
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Produs compatibil: Unitate de eliberare
Condiții de mediu
Standarde: EN 60947-3, IEC 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3 conform IEC 60947-3
Tropicalizare: 2
Umiditate relativă:95% la 55°C Temperatura ambiantă de funcționare: -35 până la 70°C Temperatura ambiantă de depozitare: -40 până la 85°C
