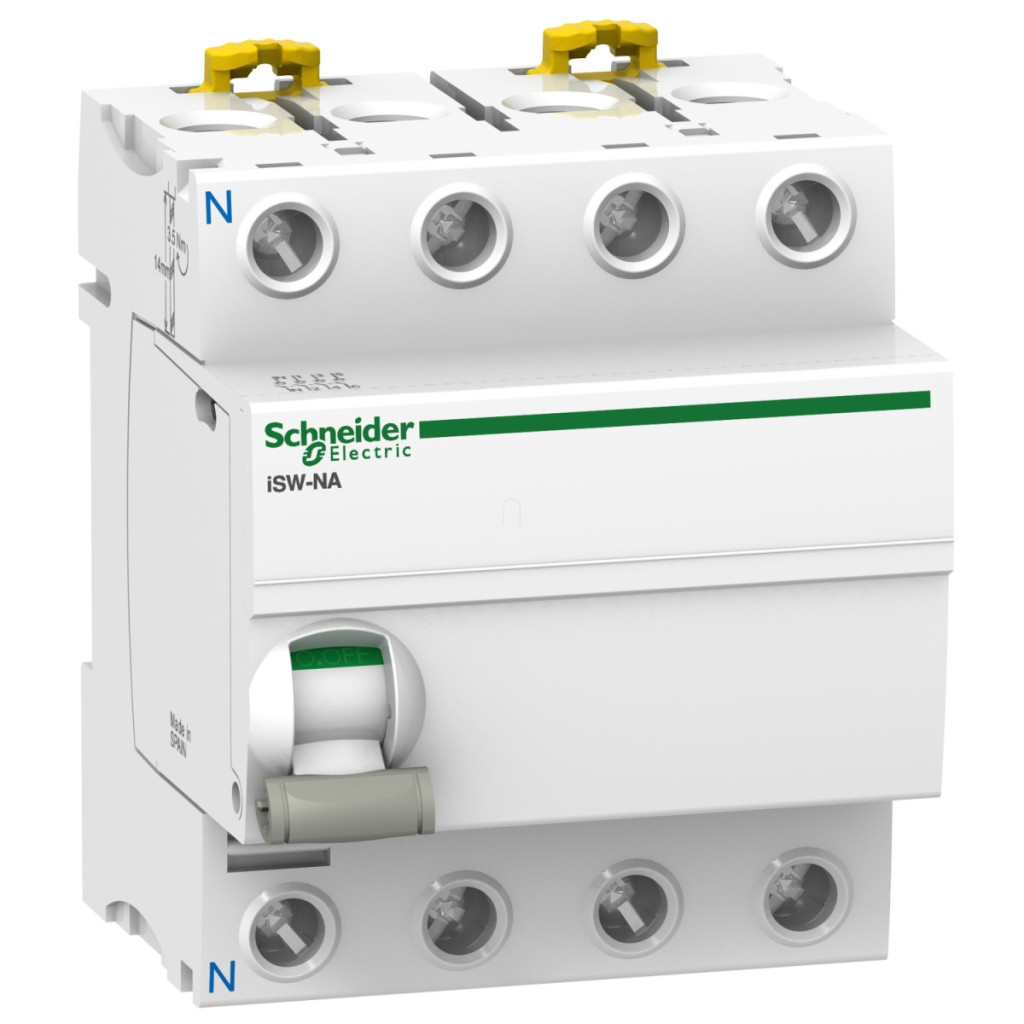

Schneider Electric Acti 9 iSW-NA (A9S70740) este un comutator de sarcină de calitate superioară, ideal pentru utilizarea în sisteme electrice industriale și rezidențiale. Acest comutator cu configurație 3P+N (3 poli + neutru) și curent nominal de 40 A este o alegere excelentă atunci când aveți nevoie de funcții fiabile de izolare și control. Ca parte a seriei Acti 9, comutatorul de sarcină iSW-NA este certificat pentru utilizare în categoria de aplicații AC-22A și pentru adecvarea izolației în conformitate cu standardul EN/IEC 60947-3. Cu o tensiune nominală de funcționare de 400/415 V CA 50/60 Hz, dispozitivul are parametri de funcționare remarcabili: capacitate de scurtcircuit de 5 kA (Icm), curent de scurtcircuit de 20 kA pe 1 secundă (Icw), tensiune de izolație de 500 V (Ui) și tensiune de rezistență la impulsuri de 6 kV (Uimp). Dispozitivul alb garantează 20.000 de cicluri de comutare mecanică și 10.000 de cicluri de comutare electrică, asigurând o durată lungă de viață chiar și în medii industriale. Dispozitivul este ușor și intuitiv de utilizat: operațiunea de comutare, opțiunea de declanșare de la distanță, indicația locală ON/OFF și indicatorul de poziție a contactului contribuie la o funcționare sigură și clară. Designul montabil pe șină DIN și compatibilitatea cu barele colectoare superioare sau inferioare oferă opțiuni flexibile de instalare. Comutatorul are o înălțime de 85 mm, o lățime de 72 mm și o adâncime de 74 mm, fiind suficient de compact pentru a se potrivi în dulapurile de distribuție. Terminalele de conectare sunt de tip tunel, potrivite pentru cabluri flexibile de 1-25 mm² sau rigide de 1-35 mm², cu o lungime de dezizolare de 14 mm și un cuplu de strângere de 3,5 Nm. Versatilitatea dispozitivului este sporită de intervalul de temperatură de funcționare de la -35 °C la +70 °C, protecția IP20 și adecvarea pentru utilizarea în medii cu un grad de poluare de 3. Clasa de tropicalizare 2 și toleranța la umiditate relativă de 95% (la 55°C) garantează utilizarea în condiții de mediu adverse. Comutatorul de sarcină Schneider Electric A9S70740 este alegerea ideală pentru deconectarea și controlul în siguranță al echipamentelor de distribuție, mașinilor sau altor sisteme electrice, chiar și pentru cei mai exigenți profesioniști.
Schneider Electric Acti 9 iSW - NA - A9S70740 date tehnice
Date de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW-NA
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW-NA
Aplicația dispozitivului: Deconectare, Control
Descrierea polului: 3P + N
Poziție zero: Stânga
Categorie de utilizare: AC-22A conform EN/IEC 60947-3
Adecvare pentru izolare: Da, conform EN/IEC 60947-3
Parametri electrici
Curent nominal de funcționare [Ie]: 40 A, 400/415 V c.a. 50/60 Hz
Tensiune nominală de funcționare [Ue]: 400/415 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 5 kA (independent)
Curent nominal de rezistență pe termen scurt [Icw]: 20 kA timp de 1 secundă
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz conform EN/IEC 60947-3
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform EN/IEC 60947-3
Durată de viață electrică: 10.000 de cicluri
Funcționare și afișare
Tip de funcționare: Comutare, declanșare la distanță
Indicație locală: Indicație ON/OFF
Indicator de poziție a contactului: Da
Instalare
Metodă de montare: Fixare prin clipsare
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare: Sus sau jos: DA
Pasi de 9 mm: 8
Dimensiuni și caracteristici fizice
Înălțime: 85 mm
Lățime: 72 mm
Adâncime: 74 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Conexiuni
Conectori - terminale: Terminale de tip tunel (sus sau jos) 1 cablu, 1...25 mm² fără capăt de cablu flexibil
Terminale de tip tunel (sus sau jos) 1 cablu, 1...35 mm² fără capăt de cablu rigid
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N.m
Compatibilitate produs: Unitate de eliberare
Condiții de mediu
Standarde: IEC 60947-3, EN 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3, conform IEC 60947-3
Tropicalizare: 2
Umiditate relativă:95% la 55°C
Temperatura ambiantă în timpul funcționării: -35...70°C
Temperatura ambiantă în timpul depozitării: -40...85°C
