Comutatorul de sarcină Schneider Electric Acti9 iSW-NA A9S70763 este un dispozitiv electric extrem de fiabil și versatil, conceput special pentru sisteme electrice industriale și comerciale. Acest dispozitiv cu configurație 3P+N (trifazic + neutru) cu un curent nominal de 63 A este ideal pentru sarcini de control și izolare, în special în sisteme de 400/415 V c.a. 50/60 Hz. Comutatorul de sarcină Acti9 iSW-NA are caracteristici tehnice remarcabile care garantează o durată lungă de viață și o funcționare sigură. Este conform cu categoria de utilizare AC-22A a standardului EN/IEC 60947-3 și este, de asemenea, adecvat pentru izolare în conformitate cu acest standard. Comutatorul are o capacitate de scurtcircuit de 5 kA, poate rezista la un curent de scurtcircuit de scurtă durată de 800 A timp de 1 secundă și poate rezista la o tensiune de izolație de 500 V și o tensiune de supratensiune de 6 kV. Acest standard tehnic ridicat asigură funcționarea fiabilă a dispozitivului chiar și în cele mai exigente medii industriale. Produsul poate fi montat flexibil pe o șină DIN, are un comutator basculant practic și oferă, de asemenea, declanșare de la distanță. Indicatorul de stare ON/OFF și indicatorul de poziție a contactului asigură că starea comutatorului este întotdeauna clar vizibilă. Instalarea și utilizarea sunt extrem de simple: poate fi conectat în partea superioară sau inferioară, este compatibil cu barele colectoare și blocurile de distribuție Schneider Electric, iar poziția conductorului neutru este în stânga. Dimensiunile dispozitivului (85 mm înălțime, 72 mm lățime, 74 mm adâncime) și pasul de 8 x 9 mm permit instalarea cu economie de spațiu în dulapuri de comutare și tablouri de distribuție. Comutatorul de sarcină Schneider Electric Acti9 iSW-NA A9S70763 oferă, de asemenea, o gamă largă de opțiuni de conectare: are conectori tunel care acceptă cabluri flexibile de 1-25 mm² cu sau fără ferule, sau cabluri rigide de 1-35 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Produsul are o durată de viață mecanică (20.000 de cicluri) și electrică (10.000 de cicluri) excelentă, ceea ce garantează o funcționare fiabilă pe termen lung. Dispozitivul este de culoare albă, are un grad de protecție IP20 și poate fi utilizat într-un interval de temperatură de funcționare de la -35 la +70 °C. Întrerupătorul de sarcină A9S70763 face parte din familia de produse Acti9, care este produsul emblematic al aparatelor de comutație de înaltă calitate ale Schneider Electric și este recunoscut la nivel mondial pentru fiabilitatea și soluțiile sale inovatoare.

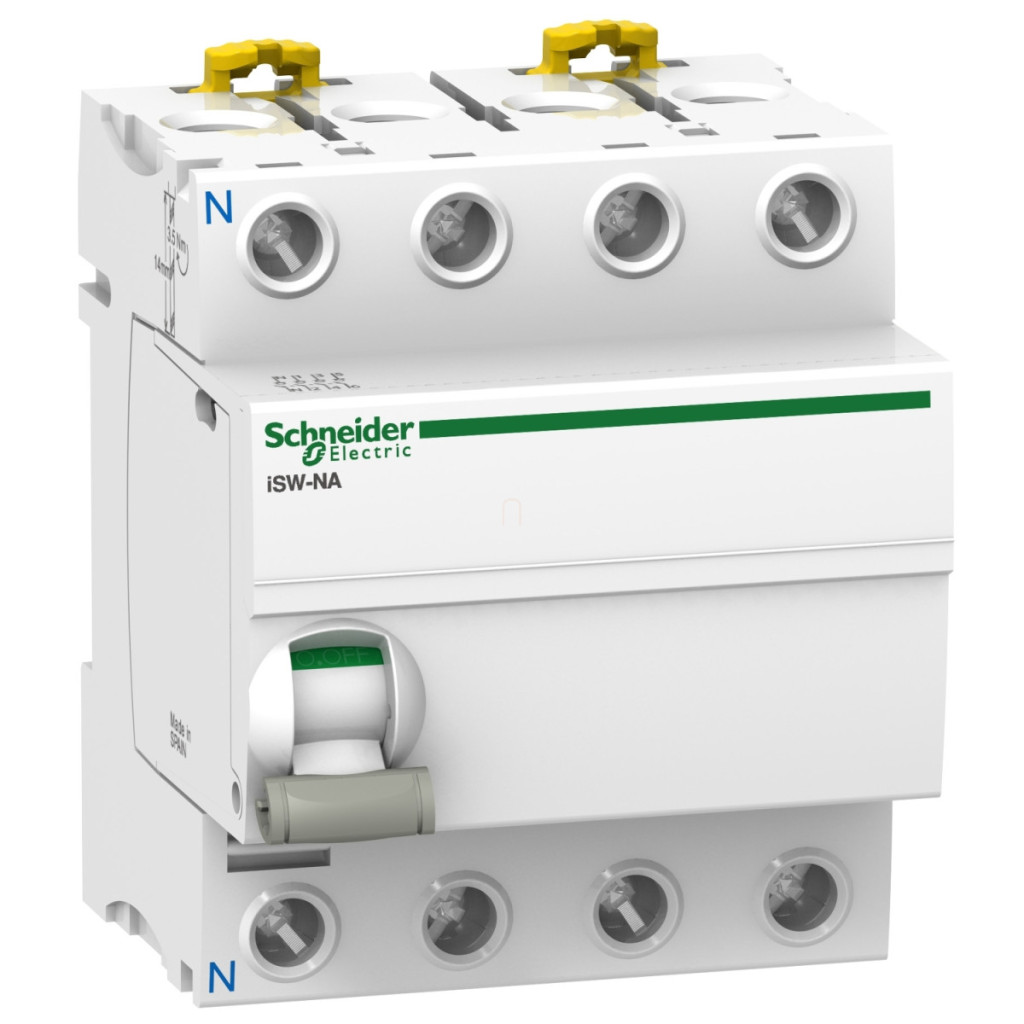

Schneider Electric Acti9 iSW - NA - A9S70763 - comutator de sarcină cu comandă de la distanță, 3P - N, 63A, 415 V c.a. Date tehnice
Date de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW-NA
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: iSW-NA
Domeniu de aplicare: Control, deconectare
Poli: 3P + N
Poziția conductorului neutru: Stânga
Categorie de utilizare: AC-22A conform EN/IEC 60947-3
Adecvat pentru deconectare: Da, conform EN/IEC 60947-3
Caracteristici electrice
Curent nominal de funcționare [Ie]: 63 A, 400/415 V c.a. 50/60 Hz
Tensiune nominală de funcționare [Ue]: 400/415 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 5 kA independent
Curent nominal de rezistență pe termen scurt [Icw]: 800 A timp de 1 secundă
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz conform EN/IEC 60947-3
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform EN/IEC 60947-3
Caracteristici mecanice
Tip de comandă: Comutator basculant, declanșare la distanță
Indicație locală: Afișaj ON/OFF
Indicator de poziție a contactului: Da
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: DA
Pas de 9 mm: 8
Dimensiuni: 85 mm înălțime, 72 mm lățime, 74 mm adâncime
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni
Tip conector: Conector tunel (sus sau jos) 1 cablu(e) 1...25 mm² cu manșon flexibil
Conector tunel (sus sau jos) 1 cablu(uri) 1...25 mm² fără manșon flexibil
Conector tunel (sus sau jos) 1 cablu(uri) 1...35 mm² fără manșon rigid
Lungime de dezizolare a firului: 14 mm
Cuplu de strângere: 3,5 N.m
Suport produs: Releu de declanșare
Caracteristici de mediu
Standarde: EN 60947-3, IEC 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3 conform IEC 60947-3
Tropicalizare: 2
Umiditate relativă:95% la 55 °C
Temperatură ambiantă de funcționare: -35...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
