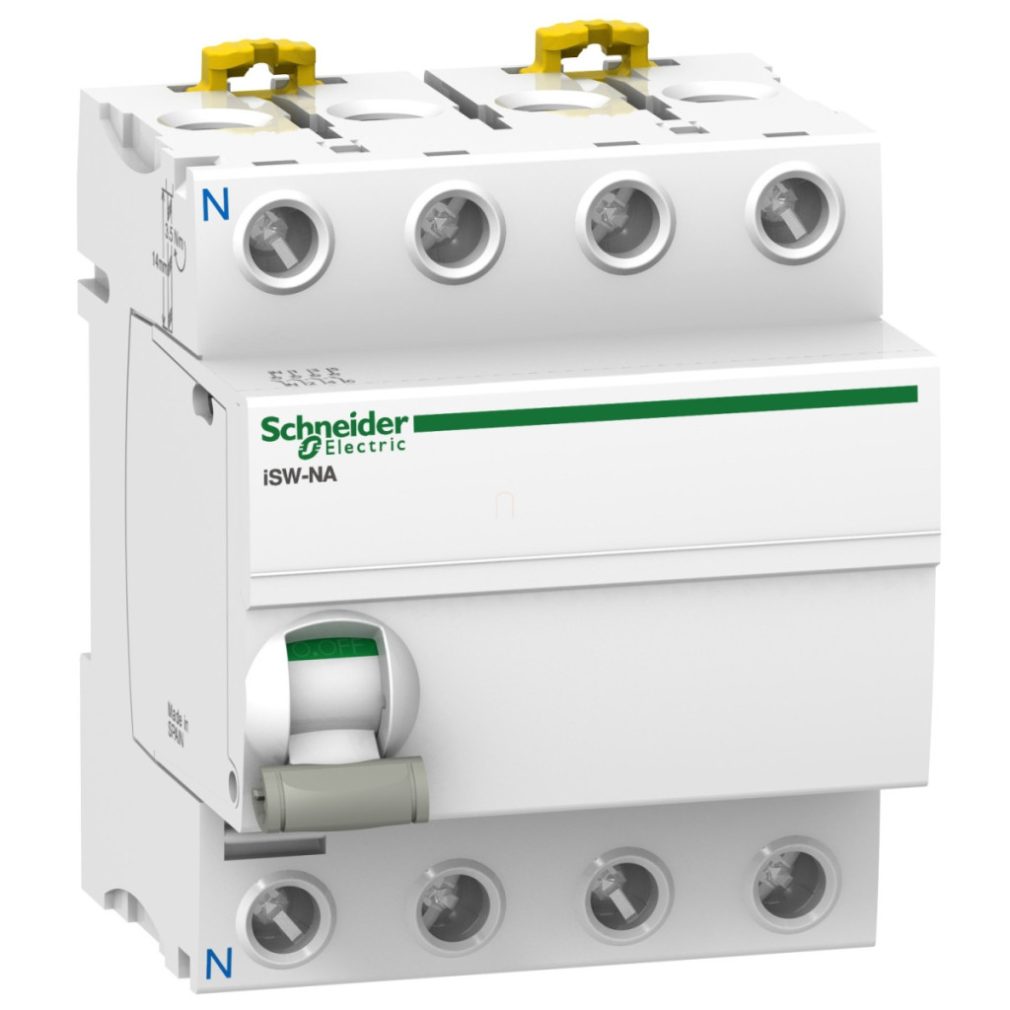

Comutatorul de sarcină Schneider Electric Acti9 iSW-NA (A9S70780) este un dispozitiv de comutare versatil și fiabil, care oferă soluția perfectă pentru deconectarea și controlul în siguranță al sistemelor electrice. Acest dispozitiv cu 3 poli + N, cu un curent nominal de 80 A, este alegerea ideală pentru aplicații industriale și comerciale în care izolarea și controlul fiabil al circuitelor sunt cerințe esențiale. Ca parte a gamei de produse Acti9, acest produs a fost fabricat în conformitate cu standardele de calitate Schneider Electric și îndeplinește cerințele standardului EN/IEC 60947-3 pentru categoria de utilizare AC-22A. Comutatorul este deosebit de potrivit pentru sarcini de izolare, fapt confirmat de conformitatea sa cu standardul EN/IEC 60947-3. Dispozitivul are o poziție neutră pe partea stângă, ceea ce facilitează instalarea și utilizarea. Din punct de vedere tehnic, comutatorul de sarcină Schneider Electric Acti9 iSW-NA A9S70780 are parametri impresionanți. Curentul nominal de funcționare de 80 A este garantat la 400/415 V c.a. 50/60 Hz. Dispozitivul are o capacitate nominală de întrerupere la scurtcircuit (Icm) de 5 kA și un curent nominal de rezistență pe termen scurt (Icw) de 1,2 kA timp de 1 secundă. Tensiunea de izolare (Ui) este de 500 V c.a. 50/60 Hz, iar tensiunea de impuls suportată (Uimp) este de 6 kV, ambele în conformitate cu EN/IEC 60947-3. Comutatorul poate fi acționat în două moduri: prin declanșare de la distanță sau prin comutare manuală. Dispozitivul are un indicator ON/OFF și un indicator de poziție a contactului, astfel încât starea sa curentă este întotdeauna vizibilă. Instalarea este extrem de simplă, cu montare prin fixare pe o șină DIN. Dispozitivul este compatibil cu șine combinate și blocuri de distribuție, ceea ce sporește și mai mult flexibilitatea instalării. Designul compact, cu o lățime de 72 mm, o înălțime de 85 mm și o adâncime de 74 mm, permite instalarea în spații reduse în dulapul de distribuție. Produsul ocupă spații de 8 x 9 mm pe sistemul de șine. Comutatorul este de culoare albă, ceea ce îl face ușor de identificat în interiorul dulapului de distribuție. Comutatorul de sarcină Schneider Electric Acti9 iSW-NA A9S70780 este extrem de durabil: poate efectua 20.000 de cicluri de comutare mecanică și 10.000 de cicluri de comutare electrică. Conectarea se realizează cu blocuri terminale de tip tunel situate în partea superioară sau inferioară și poate fi utilizată cu cabluri flexibile de 1-25 mm² (cu sau fără manșoane) sau cabluri rigide de 1-35 mm². Lungimea de dezizolare a cablului este de 14 mm, iar șuruburile trebuie strânse la un cuplu de 3,5 Nm pentru a asigura o conexiune sigură. Produsul este, de asemenea, compatibil cu unități de eliberare, ceea ce extinde și mai mult gama sa de aplicații. Din punct de vedere al mediului, dispozitivul are protecție IP20 și poate fi utilizat în medii cu un grad de poluare de 3. Produsul poate fi utilizat într-un interval larg de temperaturi: între -35 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Chiar și o umiditate relativă de 95% la 55 °C nu reprezintă o problemă pentru dispozitiv, iar acesta are un grad de tropicalizare de 2, astfel încât funcționează în mod fiabil chiar și în medii mai umede.
Schneider Electric Acti9 iSW - NA - A9S70780 - comutator de sarcină cu comandă de la distanță, 3P - N, 80A, 415 V c.a. Date tehnice
Date generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW-NA
Tipul produsului: Comutator de sarcină
Denumire scurtă a produsului: iSW-NA
Aplicație: Deconectare, control
Descrierea polilor: 3P + N
Poziție neutră: Stânga
Categorie de utilizare: AC-22A conform EN/IEC 60947-3
Adecvat pentru izolare: Da, conform EN/IEC 60947-3
Caracteristici electrice
Curent nominal de funcționare [Ie]: 80 A la 400/415 V c.a. 50/60 Hz
Tensiune nominală de funcționare [Ue]: 400/415 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Icm]: 5 kA singur
Curent nominal de rezistență pe termen scurt [Icw]: 1,2 kA timp de 1 secundă
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz conform EN/IEC 60947-3
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform EN/IEC 60947-3
Caracteristici tehnice
Mod de control: Declanșare la distanță, Manetă de comutare
Indicație locală: Afișaj ON/OFF
Indicator de poziție a contactului: Da
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Diviziuni de 9 mm: 8
Caracteristici fizice
Înălțime: 85 mm
Lățime: 72 mm
Adâncime: 74 mm
Culoare: Alb
Conexiuni
Conectori - blocuri terminale: Blocuri terminale de tip tunel (sus sau jos) 1 fir 1..,25 mm² cu manșoane flexibile
Blocuri terminale de tip tunel (sus sau jos) 1 fir 1...25 mm² fără manșoane flexibile
Blocuri terminale de tip tunel (sus sau jos) 1 fir 1...35 mm² fără manșoane rigide
Lungime de dezizolare a firului: 14 mm
Cuplu de strângere: 3,5 N.m
Compatibilitate produs: Unitate de declanșare
Caracteristici de mediu
Standarde: EN 60947-3, IEC 60947-3
Grad de protecție IP: IP20
Grad de poluare: 3, conform IEC 60947-3
Tropicalizare: 2
Umiditate relativă: 95% la 55°C
Temperatura ambiantă în timpul funcționării: -35...70°C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
