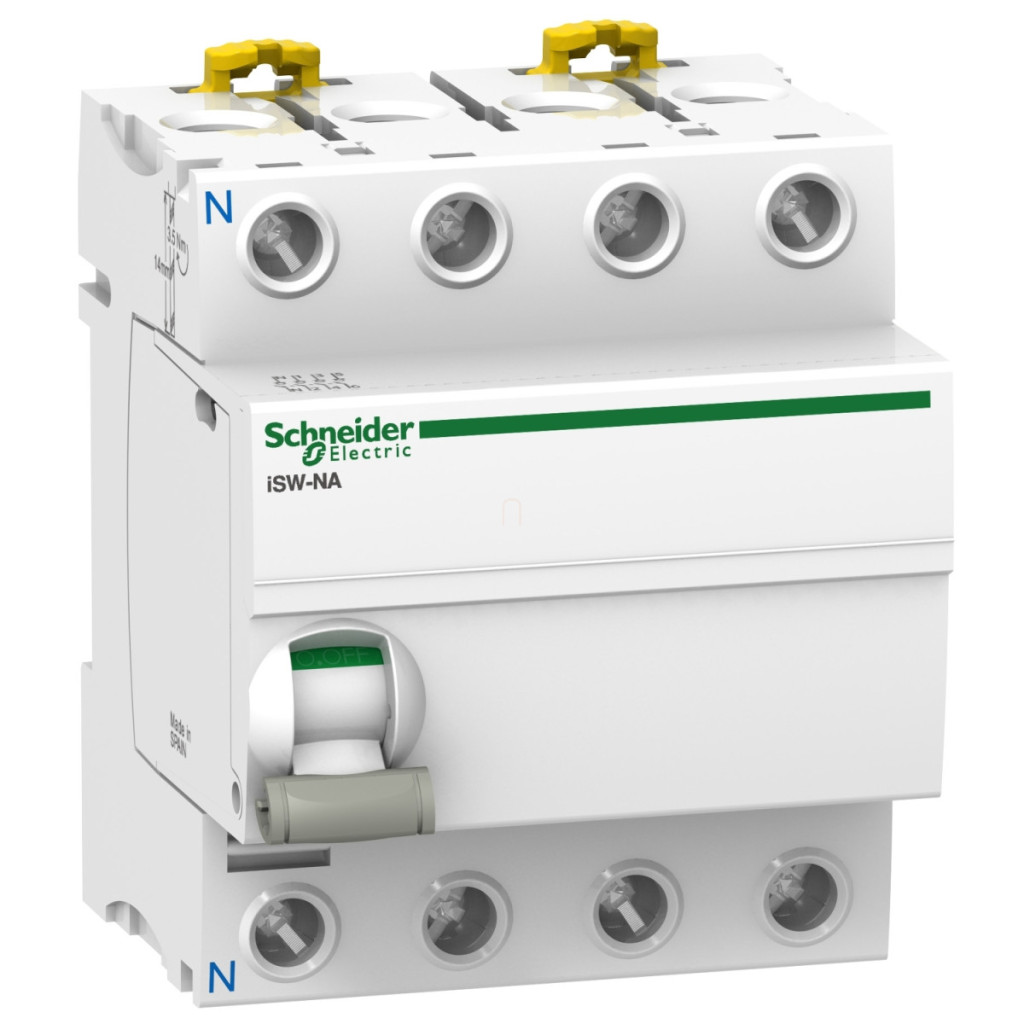

Întrerupătorul-separator din familia de produse Schneider Electric Acti9 iSW-NA, cu numărul de articol A9S70790, este un dispozitiv electric profesional care oferă o soluție excelentă pentru controlul și deconectarea în siguranță a sistemelor electrice. Dispozitivul are un design cu 3 poli + N și un curent nominal de 100 A, fiind astfel alegerea ideală pentru aplicații industriale și comerciale în care performanța fiabilă și siguranța sunt esențiale. Întrerupătorul de sarcină Schneider Electric Acti9 iSW-NA (A9S70790) este proiectat pentru sarcini de control și izolare și îndeplinește cerințele standardului EN/IEC 60947-3 pentru categoria de aplicații AC-22A. Funcția sa de izolare asigură întreținerea și service-ul în condiții de siguranță ale sistemului. Dispozitivul, cu poziția neutră în stânga, funcționează la o tensiune de funcționare de 400/415 V c.a. 50/60 Hz și are un curent nominal de funcționare de 100 A. Comutatorul-deconector are o capacitate de comutare la scurtcircuit de 5 kA atunci când este utilizat independent și poate rezista la un curent nominal de scurtcircuit de 1,5 kA timp de 1 secundă. Tensiunea sa de izolare este de 500 V CA 50/60 Hz, în conformitate cu EN/IEC 60947-3, în timp ce tensiunea nominală de rezistență la impulsuri este de 6 kV. Comutatorul de sarcină Acti9 iSW-NA oferă caracteristici practice, cum ar fi controlul comutatorului și capacitatea de declanșare de la distanță. Dispozitivul are un indicator ON/OFF pentru a afișa starea curentă, precum și un indicator de poziție a contactului. Instalarea este ușoară datorită designului cu fixare pe șină DIN, iar dispozitivul este compatibil și cu șine combinate și blocuri de distribuție, cu montare în partea superioară sau inferioară. Dispozitivul are o lățime de 72 mm, o înălțime de 85 mm și o adâncime de 74 mm și ocupă 8 spații cu un pas de 9 mm pe șina de montare. Comutatorul alb este proiectat pentru 20.000 de cicluri de comutare mecanică și 10.000 de cicluri de comutare electrică, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Conectarea se face prin conectori de tip tunel, care sunt potriviți pentru cabluri flexibile (cu sau fără ferule de 1-25 mm²) sau rigide (1-35 mm²). Pentru conectarea corectă a cablurilor, se recomandă o lungime de dezizolare de 14 mm și un cuplu de strângere de 3,5 Nm. Comutatorul de sarcină Schneider Electric A9S70790 are o gamă largă de temperaturi de funcționare (-35 °C până la +70 °C) și poate fi utilizat în condiții extreme, cum ar fi 55 °C cu 95% umiditate relativă. Cu un grad de protecție IP20, dispozitivul poate fi utilizat în siguranță chiar și în medii cu un grad de poluare de 3. Dispozitivul este, de asemenea, compatibil cu unități de eliberare, ceea ce extinde și mai mult gama sa de aplicații. Comutatorul de sarcină Schneider Electric Acti9 iSW-NA este alegerea ideală pentru orice locație în care izolarea sigură a circuitului și funcționarea fiabilă sunt cerințe esențiale.
Schneider Electric Acti9 iSW-NA - A9S70790 date tehnice
Caracteristici de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 iSW-NA
Tip dispozitiv: Întrerupător-deconector
Denumire scurtă: iSW-NA
Domeniu de aplicare: Control, izolare
Descrierea polilor: 3P + N
Poziția neutră: Stânga
Categorie de aplicare: AC-22A conform EN/IEC 60947-3
Adecvat pentru izolare: Da, conform EN/IEC 60947-3
Date electrice
Curent nominal de funcționare [Ie]: 100 A (400/415 V c.a. 50/60 Hz)
Tensiune nominală de funcționare [Ue]: 400/415 V c.a. 50/60 Hz
Capacitate de întrerupere la scurtcircuit [Icm]: 5 kA ca întrerupător-deconector autonom
Curent nominal de scurtcircuit de scurtă durată [Icw]: 1,5 kA timp de 1 secundă
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz conform EN/IEC 60947-3
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform EN/IEC 60947-3
Caracteristici mecanice
Tip de comandă: Comutator basculant, declanșare la distanță
Indicație locală:Indicație ON/OFF
Indicator poziție contact: Da
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Număr de diviziuni de 9 mm: 8
Dimensiuni (mm): Înălțime: 85, Lățime: 72, Adâncime: 74
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiune
Conexiuni - terminale: Terminale de tip tunel (superior sau inferior) 1 cablu(e) 1...25 mm² cu manșon flexibil, 1...25 mm² fără manșon flexibil, 1...35 mm² fără capăt de cablu rigid
Lungime de dezizolare a firului: 14 mm
Cuplu de strângere: 3,5 N.m
Condiții de mediu
Standarde: EN 60947-3, IEC 60947-3
Clasa de protecție IP: IP20
Grad de poluare: 3 conform IEC 60947-3
Tropicalizare: 2
Umiditate relativă:95% la 55°C
Temperatură ambiantă - funcționare: -35...70°C
Temperatură ambiantă - depozitare: -40...85°C
