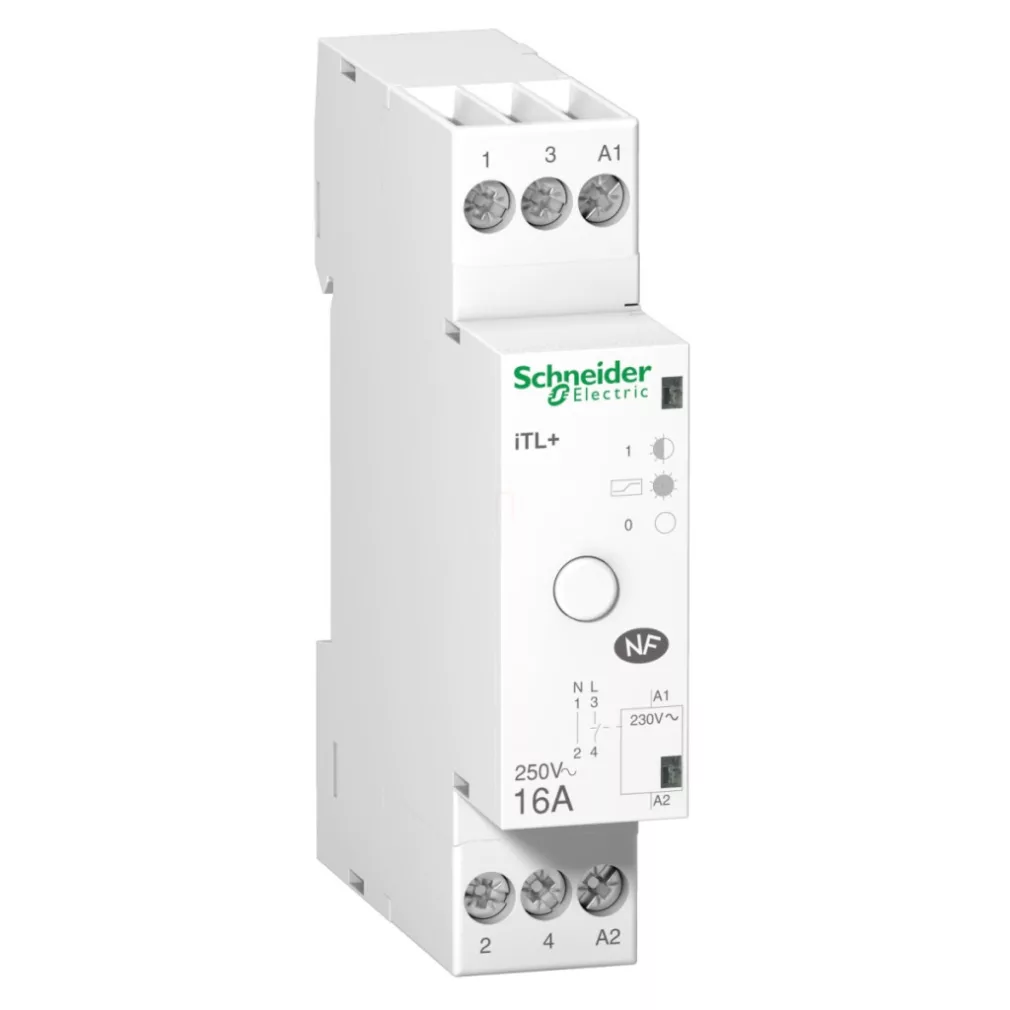

Releul de impuls Schneider Electric Acti9 iTL+ (A9C15032) este un dispozitiv de comutare electrică de înaltă calitate, de nivel profesional, care oferă o soluție ideală pentru controlul iluminatului în instalații rezidențiale, comerciale și industriale. Acest releu de impuls cu un curent nominal de 16 A, 1P+N poli și 1 contact NO este alegerea perfectă pentru locațiile în care doriți să controlați același circuit de iluminat din mai multe puncte de comutare.
Releul de impuls Acti9 iTL+ este unic, deoarece poate fi controlat atât de la distanță, cât și manual, oferind o flexibilitate maximă de utilizare. Pentru controlul de la distanță, puteți utiliza butoane iluminate care necesită un curent de 5 mA, permițându-vă să operați același releu din locații diferite cu mai multe butoane conectate în paralel. Durata impulsului este între 50 ms și 1 s, iar frecvența de comutare poate fi de până la 6 operații de comutare pe minut, ceea ce permite utilizarea sa în aplicații care necesită comutări frecvente. Indicatorul de stare încorporat (PORNIT/OPRIT) oferă un feedback clar cu privire la starea curentă a releului. Din punct de vedere tehnic, modelul A9C15032 funcționează cu o tensiune de control de 230 V c.a. 50 Hz și are aceeași tensiune nominală de funcționare. Consumul de energie este de numai 1,1 VA, iar puterea de comutare este de 11 VA. Produsul se bucură de o durată de viață electrică remarcabilă: garantează 5 milioane de cicluri de comutare atât în categoria AC-21, cât și în categoria AC-22, asigurând o funcționare fiabilă pe termen lung. Releul are dimensiuni compacte (înălțime: 84 mm, lățime: 18 mm, adâncime: 60 mm) și 2 module lățime (pas de 9 mm), ocupând un spațiu minim în dulapul de comutație, fiind în același timp ușor de instalat datorită montării pe șină DIN.
iTL+ este flexibil în ceea ce privește opțiunile de conectare: conectorii de tip tunel din partea superioară sau inferioară permit conectarea a 2 fire rigide sau flexibile cu o secțiune transversală de 1,5 mm² sau 2,5 mm² sau a 1 fir rigid sau flexibil cu o secțiune transversală de 4 mm². Lungimea de dezizolare a cablului este de 10 mm, iar cuplul de strângere este de 1 N.m. Dispozitivul are protecție IP20 când este deschis și protecție IP40 în dulapul de comutație, oferind o protecție adecvată împotriva prafului și a contactului accidental. Intervalul de temperatură de funcționare este între -5 °C și 55 °C, asigurând o aplicabilitate largă în diferite medii. Produsul are un nivel de zgomot extrem de redus, de numai 30 dB, ceea ce îl face o alegere ideală chiar și în medii silențioase.
Schneider Electric Acti 9 iTL+ - A9C15032 - Contactor standard 16A, 1P+N, Uc 230VAC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL+
Tipul produsului: Releu de impuls
Denumirea scurtă a dispozitivului: iTL+
Aplicație: Standard
Poli: 1P + N
Poziția conductorului neutru: Stânga
Compoziția contactului: 1 NO
Curent nominal [In]: 16 A
Tip rețea: CA
Tensiune circuit de comandă [Uc]: 230 V AC 50 Hz
Caracteristici suplimentare
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare [Ue]: 230 V c.a. 50 Hz
Tip de control: Control de la distanță și manual
Tip semnal de control: Impuls
Frecvență de comutare: 6 operații de comutare/minut
Durata impulsului: 50 ms...1 s
Tip de control de la distanță: Buton iluminat 5 mA
Indicație locală: Indicator ON/OFF
Consum nominal de energie: 1,1 VA
Putere de comutare: 11 VA
Montare și dimensiuni
Metodă de montare:Montare prin fixare: Șină DIN Lățime (pas de 9 mm): 2 Înălțime: 84 mm Lățime: 18 mm Adâncime: 60 mm Conexiuni Conectori: 18 mm
Adâncime: 60 mm
Conexiuni
Tip conector: Conectori de tip tunel în partea superioară sau inferioară
Conexiune cu cablu rigid: 2 cabluri de 1,5 mm² sau 2,5 mm² sau 1 cablu de 4 mm²
Conexiune flexibilă a cablurilor: 2 cabluri de 1,5 mm² cu manșoane, 2 cabluri de 2,5 mm² fără manșoane sau 1 cablu de 4 mm² fără manșoane
Lungime de dezizolare a cablului: 10 mm
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Standarde: EN 669-2-2
Marcă de calitate: NF
Nivel de zgomot: 30 dB
Protecție IP: IP20 (deschis), IP40 (în dulapul de comutație)
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă de funcționare: -5...55 °C
Temperatura ambiantă de depozitare: -40 până la 60 °C
Performanță și durată de viață
Durată de viață electrică: AC-21: 5.000.000 de cicluri, AC-22: 5.000.000 de cicluri
