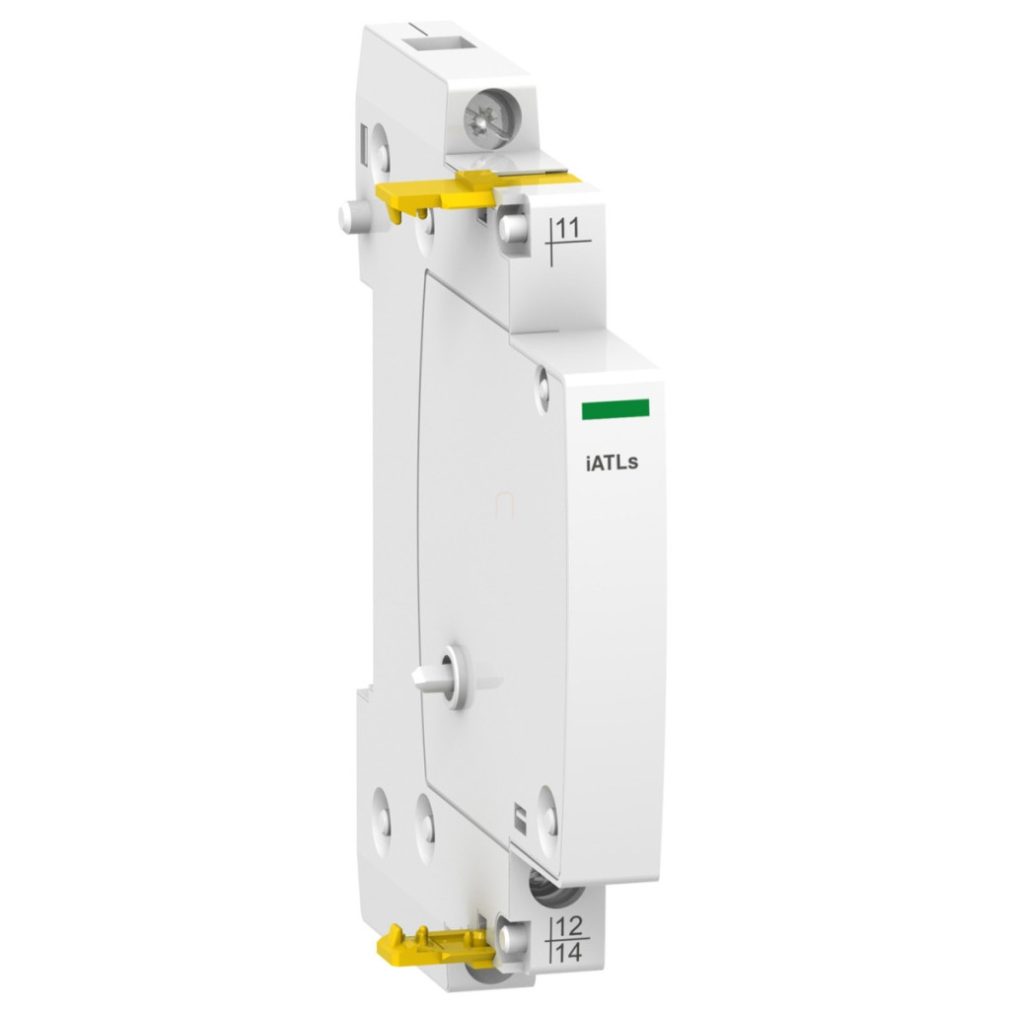

Acti9 remote indication iATLs (A9C15405) este un modul accesoriu de indicare la distanță pentru seria Acti9 de la Schneider Electric, conceput special pentru afișarea la distanță a stării de funcționare a releelor cu impulsuri controlate de la distanță. Acest dispozitiv permite instalatorilor și utilizatorilor să monitorizeze de la distanță starea releelor cu impulsuri, ceea ce este deosebit de util în clădiri mai mari sau sisteme electrice complexe.
Modulul Schneider Electric A9C15405 iATLs este optimizat pentru utilizarea cu releele cu impulsuri Acti9 iTL și poate fi fixat cu ușurință pe partea dreaptă a releului, fără a fi nevoie de unelte. Modulul poate fi montat pe o șină DIN și are o lățime de numai 9 mm (lățimea unui modul), ceea ce oferă o soluție extrem de economisitoare de spațiu în dulapurile de comutație. Are o înălțime de 81 mm, o adâncime de 69 mm și o carcasă albă care se potrivește cu estetica gamei de produse Schneider Electric Acti9. Modulul de semnalizare la distanță iATLs conține 1 contact de comutare (C/O) care poate fi acționat în diferite intervale de tensiune: 24 V c.a./c.c. cu 10 mA, 12-240 V c.a. 50/60 Hz cu 6 A, 12-24 V c.c. cu 6 A, 15-240 V c.a. 50/60 Hz cu 2 A și 13-24 V c.c. cu 2 A. Tensiunea circuitului de control (Uc) poate fi de 24-240 V AC 50/60 Hz sau 24-240 V DC, ceea ce permite o gamă extrem de largă de aplicații. Tensiunea nominală de izolație a modulului (Ui) este de 440 V, iar tensiunea nominală de impuls (Uimp) este de 4 kV, ceea ce garantează un nivel ridicat de siguranță electrică.
Conectarea se realizează cu blocuri terminale de tip tunel care acceptă cabluri rigide de 0,5-4 mm², cabluri flexibile de 1-4 mm² și cabluri cu manșoane. Lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere este de 1 N.m. Dispozitivul are un grad de protecție IP20 conform IEC 60529 și poate fi utilizat într-un interval larg de temperaturi (-20 °C până la +50 °C) și depozitat la temperaturi cuprinse între -40 °C și +70 °C. Versiune tropicalizată: 2, umiditate relativă: 95% la 55 °C. Dispozitivul este compatibil cu modelele Acti9 iTL, iTLi, iTLs, iTLc și iTLm, în special cu tipurile ITL de 16 A și 32 A. Produsul este conform cu standardul EN/IEC 60669-2-2, care asigură o funcționare fiabilă și o calitate ridicată.
Schneider Electric Acti 9 iTL - A9C15405 - indicator, 24 - 240 V c.a. - c.c. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumire scurtă a dispozitivului: iATLs
Tipul produsului sau al componentei: Contact auxiliar de semnalizare la distanță
Configurația contactului de semnalizare: 1 C/O (comutare)
Tensiune circuit de semnalizare: 24 V AC/DC: 10 mA, 12-240 V AC: 50/60 Hz 6 A, 12-24 V DC: 6 A, 15-240 V c.a.: 50/60 Hz 2 A, 13-24 V c.c.: 2 A
Tensiune circuit de comandă [Uc]: 24-240 V AC 50/60 Hz, 24-240 V DC
Caracteristici suplimentare
Tensiune nominală de izolare [Ui]: 440 V
Tensiune nominală de impuls [Uimp]: 4 kV
Metodă de montare: Fixă, pe partea dreaptă a TL
Fixare: Șină DIN
Pas de 9 mm: 1
Înălțime: 81 mm
Lățime: 9 mm
Adâncime: 69 mm
Culoare: Alb
Conexiuni - blocuri terminale: Blocuri terminale de tip tunel 0,5-4 mm² - rigide, Blocuri terminale de tip tunel 0,5-4 mm² - rigide - cu manșoane, Blocuri terminale de tip tunel 1-4 mm² - flexibile, Blocuri terminale de tip tunel 1-4 mm² - flexibile - cu manșoane
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Compatibilitate cu familia de produse: Acti9 iTL, Acti9 iTLi, Acti9 iTLs, Acti9 iTLc, Acti9 iTLm
Compatibilitate produs: ITL (32 A), ITL (16 A)
Mediu
Categorie de supratensiune: III
Protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Umiditate relativă:95% la 55°C Temperatura ambiantă de funcționare: -20 până la 50°C Temperatura ambiantă de depozitare: -40 până la 70°C Standarde: EN/IEC 60669-2-2
