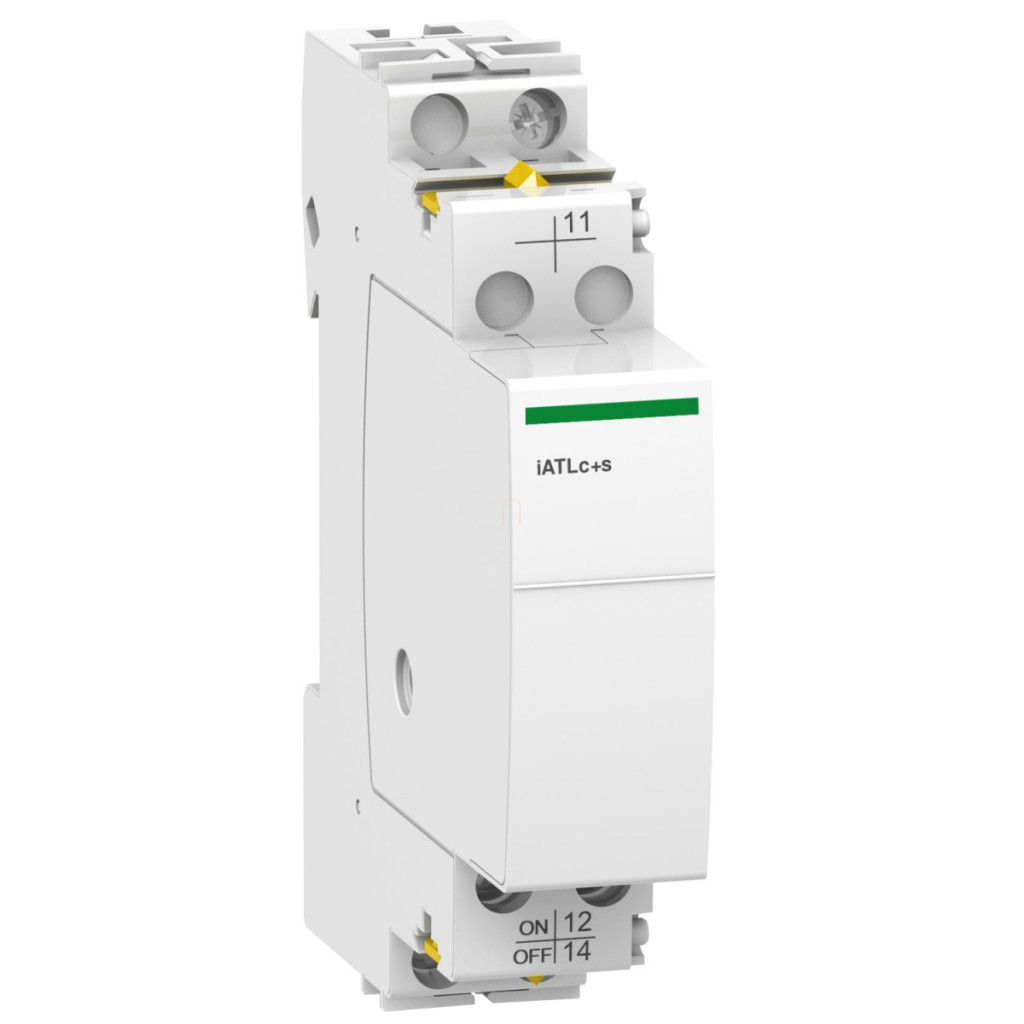

Schneider Electric Acti9 iATLc+s (A9C15409) este un modul accesoriu de control central și semnalizare la distanță care se integrează perfect în gama de produse Acti9 pentru aparate de comutație. Acest dispozitiv compact oferă o soluție extrem de utilă pentru automatizarea clădirilor și monitorizarea de la distanță a sistemelor electrice, în special pentru controlul iluminatului, încălzirii și altor echipamente cu consum redus de energie.
Modulul iATLc+s este compatibil cu releele de impuls Acti9 iTL, iTLi și iTLs și poate fi montat direct în dreapta acestora pe o șină DIN. Cu o lățime de numai 18 mm (2 module lățime), o înălțime de 86 mm și o adâncime de 71 mm, carcasa albă se integrează elegant în dulapul de comutație. Principalul avantaj al produsului este reprezentat de opțiunile flexibile de control și semnalizare, care includ 1 contact de comutare (C/O). Circuitul de control funcționează într-un interval de tensiune de 24-240 V c.a. 50/60 Hz, în timp ce circuitul de semnalizare poate fi utilizat în diferite intervale de tensiune: 24 V c.a./c.c. 10 mA, 12-240 V c.a. 50/60 Hz 6 A, 12-24 V c.c. 6 A, 15-240 V c.a. 50/60 Hz 2 A și 13-24 V c.c. 2 A.>Datorită parametrilor tehnici, A9C15409 este un dispozitiv extrem de fiabil și sigur. Are o tensiune nominală de izolare de 440V și o tensiune nominală de impuls de 4 kV, care asigură o protecție adecvată împotriva supratensiunii. Dispozitivul are protecție IP20 conform IEC 60529 și este conform cu EN/IEC 60669-2-2. Conectarea se realizează folosind terminale tunel convenabile, care acceptă fire rigide de 0,5-4 mm² și fire flexibile de 1-4 mm², cu sau fără manșoane. Lungimea de dezizolare a firului este de 11 mm, iar cuplul de strângere pentru conexiuni este de 1 Nm.Modulul iATLc+s poate fi utilizat într-un interval larg de temperaturi de funcționare: între -20 °C și +50 °C, în timp ce intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Dispozitivul funcționează în mod fiabil chiar și la o umiditate relativă de 95% și în medii cu temperaturi de până la 55°C, ceea ce este deosebit de avantajos în medii industriale mai extreme. Produsul are un grad de tropicalizare de 2, ceea ce asigură o rezistență sporită la umiditate și medii umede. Categoria sa de supratensiune este III, ceea ce îi sporește și mai mult fiabilitatea. Schneider Electric A9C15409 iATLc+s este recomandat în special pentru aplicații în care controlul de la distanță și feedback-ul sunt importante, fie în clădiri industriale, comerciale sau instituționale.
Schneider Electric Acti 9 iTL - A9C15409 - control central + semnalizare, 24 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumire scurtă a produsului: iATLc+s
Tipul produsului sau al componentei: Accesoriu pentru control central și semnalizare la distanță
Configurația contactului de semnalizare: 1 C/O (contact de comutare)
Tensiune circuit de semnalizare:
24 V AC/DC: 10 mA
12...240 V AC: 50/60 Hz 6 A
12...24 V c.c.: 6 A
15...240 V c.a.: 50/60 Hz 2 A
13...24 V c.c.: 2 A
Tensiune circuit de control [Uc]: 24...240 V c.a. 50/60 Hz Caracteristici suplimentare Tensiune nominală de izolație [Ui]: 440 V Tensiune nominală de impuls [Uimp]: 4 kV Metodă de montare: Fixă, pe partea dreaptă a TL Bază de montare: Șină DIN 4 kV
Metodă de montare: Fixă, pe partea dreaptă a TL
Bază de montare: Șină DIN
Lățime modul: 2 (9 mm)
Înălțime: 86 mm
Lățime: 18 mm
Adâncime: 71 mm
Culoare: Alb
Conexiuni - terminale:
Terminale tip tunel 0,5...4 mm² - rigide
Terminale tip tunel 0,5...4 mm² - rigide - cu capăt de cablu
Terminale tip tunel 1...4 mm² - flexibili
Terminale de tip tunel 1...4 mm² - flexibili - cu capăt de cablu
Lungime de dezizolare a firului: 11 mm
Cuplu de strângere: 1 N.m
Compatibilitate cu familia de produse:
Acti9 iTL
Acti9 iTLi
Acti9 iTLs
Compatibilitate cu produsele:
ITL (32 A)
ITL (16 A)
Mediu
Categorie de supratensiune: III
Grad de protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Umiditate relativă:95% la 55°C
Temperatura ambiantă în timpul funcționării: -20...50 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Standarde: EN/IEC 60669-2-2
