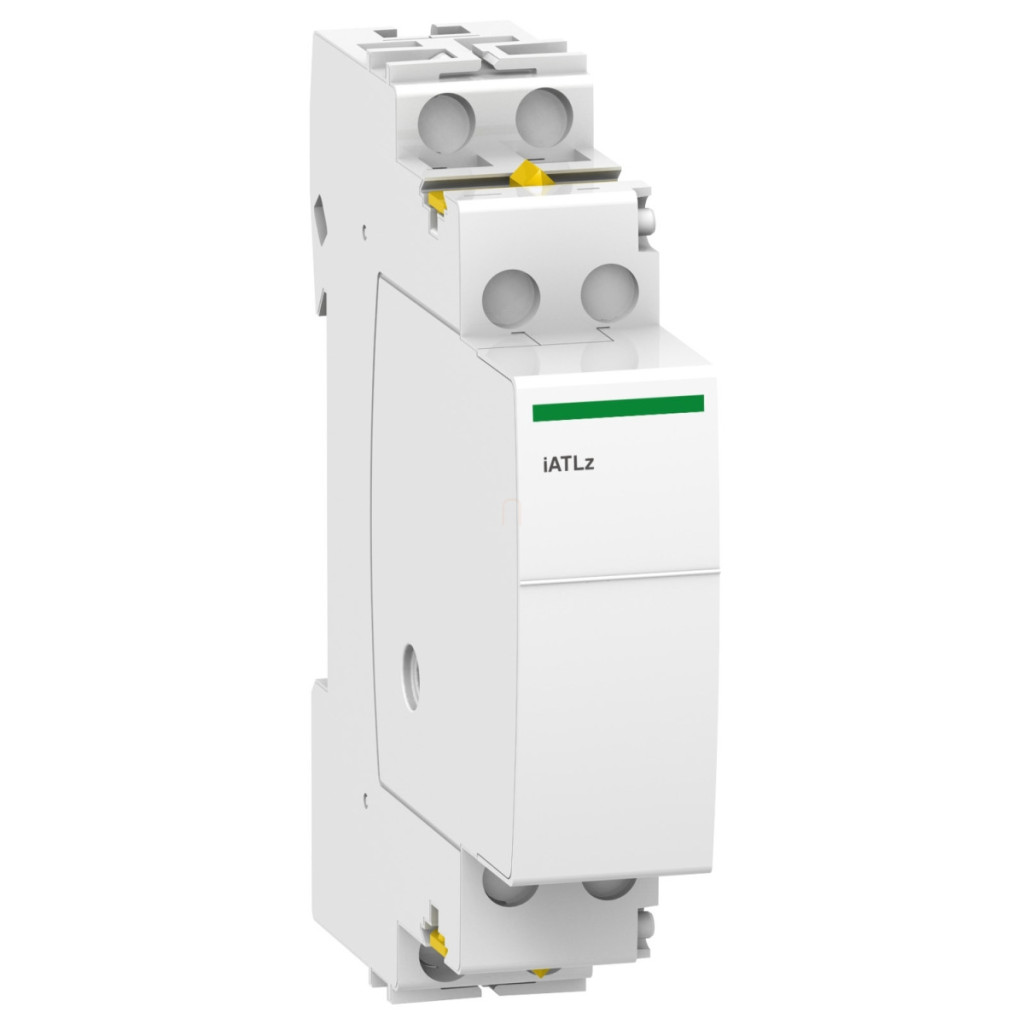

Gama de produse Schneider Electric Acti9 A9C15413 iATLz unitatea de control cu buton iluminat este un dispozitiv de adaptare a impedanței de înaltă calitate, care reprezintă alegerea perfectă pentru modernizarea sistemelor electrice și sporirea siguranței acestora. Acest dispozitiv profesional face parte din familia Acti9 și a fost dezvoltat pentru a controla dispozitivele TL. Scopul principal al unității de control iATLz este de a permite controlul de la distanță al dispozitivelor Acti9 iTL, iTLi, iTLs și iTLc folosind butoane iluminate. Dispozitivul funcționează într-un interval de tensiune al circuitului de control de 130-240 V c.a. 50/60 Hz și are un buton iluminat cu un curent nominal de 3 mA. Tensiunea nominală de izolare de 440 V și rezistența nominală la tensiune de impuls de 4 kV garantează o durată lungă de viață și o funcționare fiabilă chiar și în condiții extreme. Dispozitivul este compatibil cu dispozitivele iTL 16 A și 32 A, ceea ce îl face flexibil pentru utilizare cu diferite cerințe de sarcină. Designul compact al Schneider Electric A9C15413 iATLz ocupă doar 18 mm în lățime și 2 module (unități de 9 mm) în înălțime pe șina DIN, cu o înălțime de 86 mm și o adâncime de 71 mm. Dispozitivul alb este ușor de instalat și poate fi montat permanent pe partea stângă a dispozitivelor TL. Instalarea este facilitată de un sistem de conectare de tip tunel care permite conectarea cablurilor rigide de 0,5-4 mm² și flexibile de 1-4 mm², cu sau fără capete de cablu. Lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere al șuruburilor este de 1 N.m. Produsul poate fi utilizat într-o gamă largă de condiții de mediu, cu o temperatură de funcționare cuprinsă între -20 °C și +50 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C. Gradul de protecție IP20 asigură o protecție adecvată pentru componentele interne, nivelul de tropicalizare este 2, iar produsul funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă de 95%. A9C15413 este conform cu standardul EN/IEC 60669-2-2, care asigură calitatea și conformitatea produsului. Categoria de supratensiune III garantează rezistența dispozitivului la fluctuațiile de tensiune ale rețelei electrice. Acest accesoriu Schneider Electric Acti9 iATLz este alegerea ideală atât pentru aplicații rezidențiale, cât și industriale, unde sunt necesare controlul de la distanță, semnalizarea și comutarea în condiții de siguranță.
Schneider Electric Acti 9 iTL - A9C15413 - buton de comandă cu indicator luminos, 130 - 240 V c.a. date tehnice
Caracteristici generale
Grup de produse: Acti9
Denumire scurtă a dispozitivului: iATLz
Tipul produsului sau al componentei: Dispozitiv de adaptare a impedanței
Tensiunea circuitului de control [Uc]: 130...240 V c.a. 50/60 Hz
Informații suplimentare
Tensiune nominală de izolație [Ui]: 440 V
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV
Tip telecomandă: Buton iluminat 3 mA
Metodă de montare: Fixă, pe partea stângă a TL
Element de montare: Șină DIN
Unități de 9 mm: 2
Înălțime: 86 mm
Lățime: 18 mm
Adâncime: 71 mm
Culoare: Alb
Conexiuni - terminale: Conectori tip tunel 0,5...4 mm² - rigizi
Conectori tip tunel 0,5...4 mm² - rigizi - cu capăt de cablu
Conectori tip tunel 1...4 mm² - flexibili
Conectori tip tunel 1...4 mm² - flexibili - cu capăt de cablu
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Gama de compatibilitate: Acti9 iTL, Acti9 iTLi, Acti9 iTLs, Acti9 iTLc
Compatibilitate produs: ITL (32 A), ITL (16 A)
Mediu
Categorie de supratensiune: III
Grad de protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura aerului ambiant în timpul funcționării: -20...50 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Standarde: EN/IEC 60669-2-2
