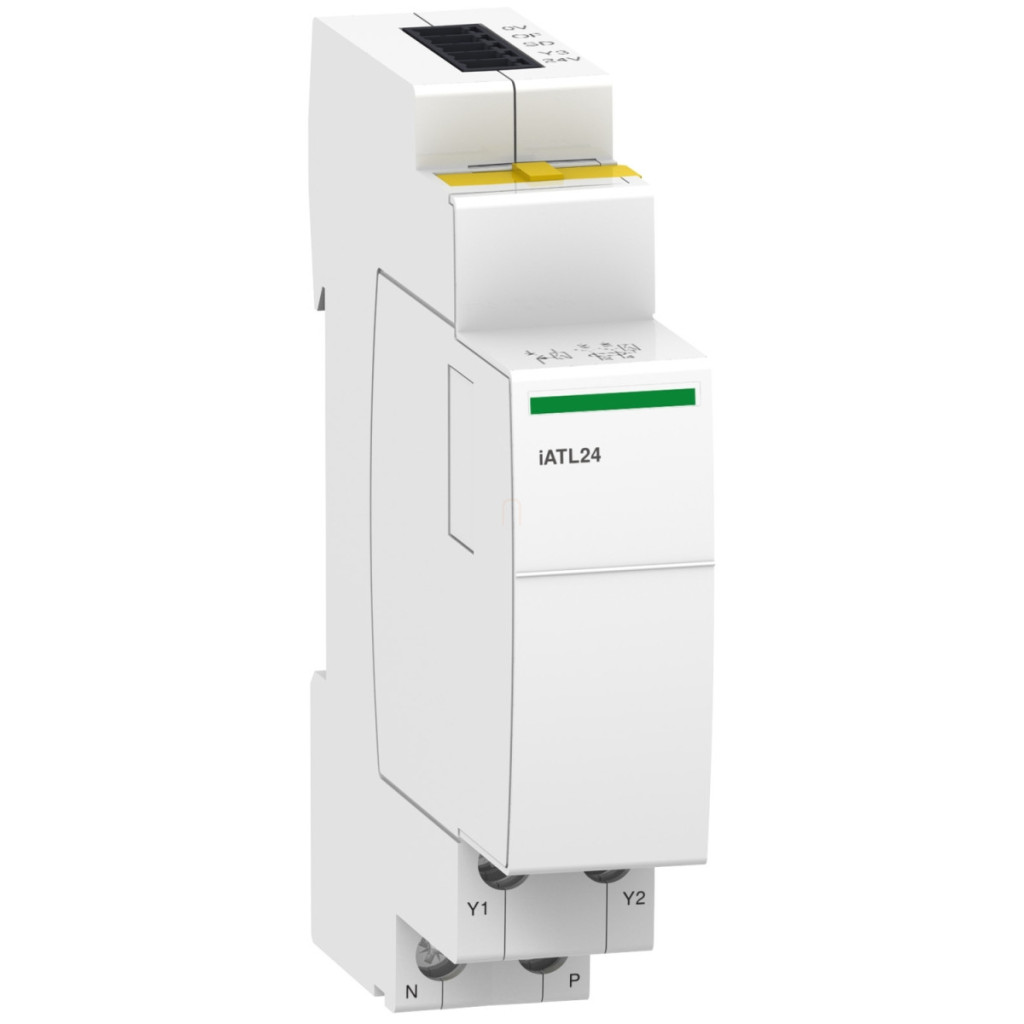

Schneider Electric Acti9 iATL24 este o unitate accesorie de control și semnalizare la distanță de înaltă performanță, cu conector Ti24, care oferă soluția perfectă pentru automatizarea clădirilor și sistemele de distribuție electrică. Acest produs, cu numărul de piesă A9C15424, face parte din gama Acti9 și garantează o calitate și fiabilitate ridicate în aplicațiile profesionale de instalare electrică. Funcția principală a dispozitivului de control și semnalizare iATL24 este de a asigura controlul de la distanță și indicarea stării. Dispozitivul are 1 contact de semnalizare NO (normal deschis), care funcționează la 24 V CC în intervalul 0,002-0,1 A. Tensiunea circuitului de control poate fi utilizată în mai multe variante: impuls de 230 V c.a. 50/60 Hz (cu o durată minimă de 200 ms), 24 V c.c. cu control al frontului ascendent sau descendent. Tensiunea nominală de alimentare este de 230 V c.a. 50/60 Hz. Parametrii tehnici ai dispozitivului includ o tensiune nominală de izolare de 250 V c.a. și o rezistență nominală la tensiune de impuls de 8 kV. Consumul său de energie este de numai 1 W, ceea ce îl face extrem de eficient din punct de vedere energetic. Are o durată de viață electrică extrem de lungă, garantând 250.000 de cicluri de comutare în conformitate cu standardul IEC 60947-5-1. Imunitatea sa la microîntreruperi este de 10 ms și nu există deschidere în cazul unei pierderi de 24 V CC în cazul unei întreruperi de curent. În ceea ce privește designul fizic, Acti9 iATL24 poate fi montat pe o șină DIN și fixat pe partea stângă a CT. Dimensiunile sale sunt compacte: 81 mm înălțime, 18 mm lățime și 68 mm adâncime, permițând o instalare care economisește spațiu. Carcasa dispozitivului este de culoare albă. Oferă o gamă largă de opțiuni de conectare pentru diferite tipuri de cabluri: pentru alimentarea cu energie electrică cu conectori de tip tunel pentru cabluri rigide de 0,5-10 mm², flexibile de 0,5-6 mm² sau flexibile de 0,5-4 mm² cu manșoane; pe partea de intrare pentru cabluri de 0,5-2,5 mm²; și pentru interfața Ti24 cu conectori cu arc pentru cabluri de 0,5-1,5 mm². Lungimea de dezizolare a cablului este de 9 mm pentru alimentarea cu energie electrică și intrare, 10 mm pentru interfața Ti24, iar cuplul de strângere este de 1 N.m. Produsul este compatibil cu multe produse din familia Acti9, inclusiv dispozitivele iTL, iTLi, iTLs și iTLc, precum și cu sistemul Acti 9 Smartlink și releele ITL de 16 A și 32 A. În ceea ce privește condițiile de mediu, Acti9 iATL24 poate fi utilizat într-un interval larg de temperaturi: poate funcționa între -25 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +80 °C. Nivelul său de protecție este IP20, IP40 într-o carcasă modulară conform IEC 60529. Caracteristicile de mediu suplimentare includ categoria de supratensiune IV, gradul de poluare 3 și nivelul de tropicalizare 2.
Schneider Electric Acti 9 iTL - A9C15424 - contact auxiliar de control și semnalizare cu curent redus pentru relee de impuls iTL date tehnice
Specificații generale
Familia de produse: Acti9
Denumire scurtă a dispozitivului: iATL24
Tipul produsului sau componentului: Contact auxiliar de control și semnalizare
Compoziția contactului de semnalizare: 1 NO (normal deschis)
Caracteristici electrice
Tensiune circuit de semnalizare: 24 V CC: +/- 20% 0,002...0,1 A
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz impuls >= 200 ms, 24 V c.c. front descendent, 24 V c.c. front ascendent
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Tensiune nominală de izolare [Ui]: 250 V c.a. 50/60 Hz
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Consum de energie: 1 W
Durată de viață electrică: 250.000 de cicluri conform IEC 60947-5-1
Imunitate la microîntreruperi: 10 ms
Comportament la cădere de tensiune: Fără deschidere în cazul pierderii de 24 V c.c.
Caracteristici fizice
Metodă de montare: Fixă, pe partea stângă a TC
Bază de montare: Șină DIN
Compatibilitate cu bara colectoare și blocul de distribuție: Partea inferioară: DA, Partea superioară: NU
Diviziuni de 9 mm: 2
Înălțime: 81 mm
Lățime: 18 mm
Adâncime: 68 mm
Culoare: Alb
Conexiuni
Conectori - terminale: Alimentare: conectori tip tunel 1 cablu 0,5...10 mm² - rigid, Alimentare: conectori de tip tunel 1 cablu 0,5...6 mm² - flexibil, Alimentare: conectori de tip tunel 1 cablu 0,5...4 mm² - flexibil cu manșon, Intrare: conectori de tip tunel 2 cabluri 0,5...2,5 mm² - rigide, Intrare: conectori de tip tunel 2 cabluri 0,5...2,5 mm² - flexibile, Intrare: conectori de tip tunel 2 cabluri 0,5...2,5 mm² - cu manșoane flexibile, interfață Ti24: conector cu arc Ti24 2 cabluri 0,5...1,5 mm² - rigid, interfață Ti24: conector cu arc Ti24 1 cablu 0,5...1,5 mm² - flexibil
Lungime de dezizolare a cablului: Alimentare: 9 mm pentru conexiune inferioară, Intrare: 9 mm pentru conexiune inferioară, Interfață Ti24: 10 mm pentru conexiune superioară
Cuplu de strângere: Alimentare: 1 N.m în partea inferioară, Intrare: 1 N.m în partea inferioară
Compatibilitate
Compatibilitate cu familia de produse: Acti9 iTL, Acti9 iTLi, Acti9 iTLs, Acti9 iTLc
Compatibilitate produs: Acti 9 Smartlink, ITL (32 A) - 230/240 V 50 Hz, ITL (16 A) - 230/240 V 50 Hz
Condiții de mediu
Categorie de supratensiune: IV
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3 conform IEC 60439-1
Tropicalizare: 2 conform IEC 60947-5-1
Umiditate relativă: 93% la 40°C conform IEC 60068-2
Temperatura ambiantă de funcționare: -25 până la 60 °C Temperatura ambiantă de depozitare: -40 până la 80 °C Mărci de calitate: CE Standarde: IEC 60947-1 Anexa S
