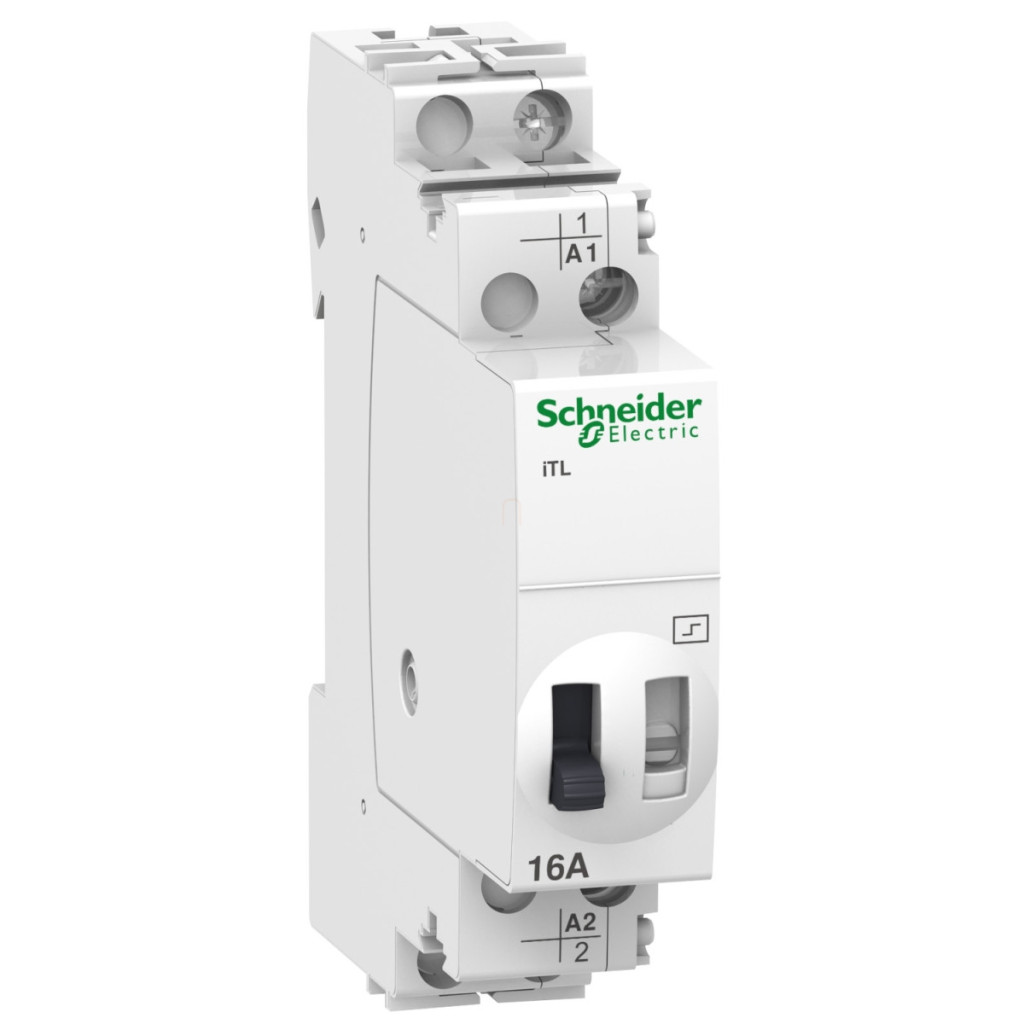

Releul de impuls Schneider Electric Acti9 iTL (A9C30111) este un dispozitiv de comutare electrică de înaltă calitate, care oferă o soluție ideală pentru controlul de la distanță al iluminatului și al altor echipamente electrice. Acest releu de impuls 1P (unipolar) are 1 contact NO (normal deschis) și este proiectat pentru un curent nominal de 16 A, ceea ce permite o gamă largă de aplicații atât în medii rezidențiale, cât și industriale. O caracteristică specială a dispozitivului este tensiunea sa dublă de control: poate fi acționat fie cu tensiune alternativă de 24 V CA 50/60 Hz, fie cu tensiune continuă de 12 V CC. Această flexibilitate îi permite să se adapteze la diferite sisteme de control, fie că sunt sisteme de automatizare a clădirilor sau soluții de comutare mai simple. Releul de impuls Acti9 iTL funcționează cu control de impuls, ceea ce înseamnă că își schimbă starea ca răspuns la un impuls scurt între 50 ms și 1 s. Acest lucru îl face ideal pentru situațiile în care doriți să controlați același circuit din mai multe locații, cum ar fi iluminatul într-un coridor sau într-o cameră mai mare. Dispozitivul poate fi montat pe o șină DIN, are o lățime de numai 18 mm (2 module), o înălțime de 84 mm și o adâncime de 60 mm, ceea ce îl face ușor de instalat în dulapuri de distribuție. În ciuda dimensiunilor sale compacte, produsul este extrem de durabil: poate efectua 200.000 de cicluri de comutare în categoria AC-21 și și 100.000 de cicluri de comutare în categoria AC-22, ceea ce înseamnă o durată de viață electrică remarcabilă. Releul Acti9 iTL are o frecvență maximă de comutare de 5 comutări/minut sau 100 comutări/zi, ceea ce este mai mult decât suficient pentru majoritatea aplicațiilor. Schneider Electric a pus, de asemenea, un accent deosebit pe designul ușor de utilizat. Produsul are un indicator de stare ON/OFF care arată clar starea curentă. Controlul poate fi efectuat de la distanță, folosind un buton iluminat (3 mA), sau chiar manual. Conectarea se realizează folosind blocuri terminale de tip tunel, care sunt potrivite atât pentru cabluri rigide, cât și flexibile, cu secțiuni transversale diferite: cablurile cu o secțiune transversală de 0,5-4 mm² pot fi utilizate pentru circuitul de control și cele de 1,5-4 mm² pentru circuitul de alimentare. Lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere a terminalului este de 1 N.m. Releul de impuls Acti9 iTL este, de asemenea, compatibil cu multe alte produse Schneider Electric, inclusiv dispozitivele Acti9 iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 și iATLc+c. Această compatibilitate permite crearea de sisteme de control complexe și extinderi viitoare. Produsul este conform cu standardele internaționale relevante (EN 669-1, EN 669-2-2) și deține numeroase certificări de calitate, inclusiv certificările VDE, NF, KEMA, IMQ și CEBEC.
Schneider Electric Acti9 iTL - A9C30111 - Releu de impuls 16A, 1NO, 24VAC, 12VDC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tip dispozitiv: Releu de impuls
Denumire scurtă: iTL
Aplicație: Standard
Număr de poli: 1P
Compoziție contact: 1 NO (normal deschis)
Curent nominal: 16 A
Tip rețea: CA
Tensiune circuit de control: 24 V CA 50/60 Hz, 12 V c.c.
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz
Tip de control: Întrerupere bobină, Comandă la distanță și manuală
Tip semnal de comandă: Impuls
Frecvență de comutare: 5 comutări/minut, 100 comutări/zi
Durată impuls: 50 ms...1 s
Tip control de la distanță: Buton iluminat 3 mA
Indicație locală: Afișaj ON/OFF
Metodă de montare: Fixă
Bază de montare: Șină DIN
Număr module lățime: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni - blocuri terminale
Circuit de control: Blocuri terminale de tip tunel
- 1 fir 0,5...4 mm² rigid
- 1 fir 0,5...4 mm² rigid cu capăt de fir
- 1 fir 1...4 mm² flexibil
- 1 fir 1...4 mm² flexibil cu manșon
Circuit de alimentare: Blocuri terminale de tip tunel
- 1 fir 1,5...4 mm² rigid
- 1 cablu 1,5...4 mm² rigid cu capăt de cablu rigid
- 1 cablu 1,5...4 mm² flexibil
- 1 cablu 1,5...4 mm² flexibil cu manșon
Lungime de dezizolare a firului: 11 mm
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Standarde: EN 669-1, EN 669-2-2
Certificări produs: GOST, VDE, NF, KEMA, IMQ, CEBEC
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 (când este deschis), IP40 (în carcasă)
Grad de poluare: 3
Mediu tropical: 2
Umiditate relativă: 95% la 55 °C
Interval de temperatură ambiantă: -20...50 °C (funcționare), -40...70 °C (depozitare)
