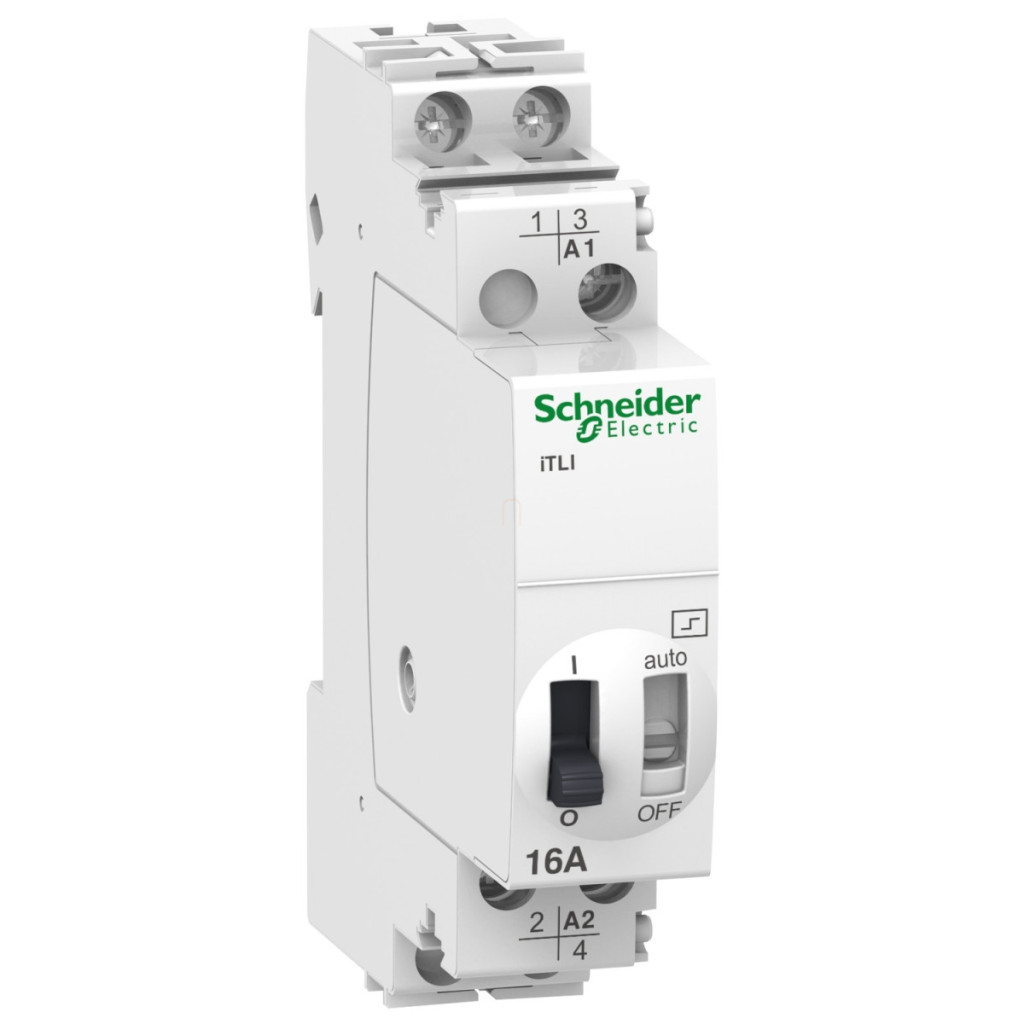

Releul de impuls din seria Schneider Electric Acti 9 iTL (A9C30115) este un dispozitiv de comutare electrică extrem de fiabil și versatil, ideal pentru sistemele moderne de automatizare a clădirilor și aplicațiile inteligente pentru locuințe. Acest produs compact și inovator oferă soluția perfectă pentru comutarea de la distanță și o gamă largă de sisteme electrice. Releul cu impulsuri Schneider Electric Acti 9 iTL este disponibil într-o versiune cu doi poli (2P) cu o configurație de contact 1NO+1NC (1 normal deschis și 1 normal închis), care oferă flexibilitate maximă pentru operațiunile de comutare. Curentul nominal de 16 A permite o gamă largă de aplicații, cu o tensiune nominală de funcționare de 250 V c.a. 50/60 Hz. Circuitul de comandă al releului poate fi acționat cu tensiune de 24 V c.a. 50/60 Hz sau 12 V c.c., oferind opțiuni versatile de instalare în diferite medii electrice. Releul de impulsuri Acti 9 iTLi este unic prin faptul că poate fi controlat atât de la distanță, cât și manual, și are o conexiune cu bobină. Tipul semnalului de control este impuls, iar durata impulsului poate fi reglată de la 50 ms la 1 s. Controlul de la distanță se realizează printr-un buton iluminat de 3 mA, care permite identificarea ușoară a stării de comutare. Dispozitivul are, de asemenea, un indicator de stare pornit/oprit, care indică întotdeauna starea actuală de funcționare. Frecvența de comutare permite 5 operațiuni de comutare pe minut și până la 100 de operațiuni de comutare pe zi, ceea ce îndeplinește cerințele majorității aplicațiilor. Durata de viață electrică este de 200.000 de cicluri pentru AC-21 și 100.000 de cicluri pentru AC-22, ceea ce garantează o funcționare fiabilă pe termen lung. Releul de impuls Schneider Electric Acti 9 iTLi este montat pe o șină DIN, cu o lățime de numai 18 mm (2 module lățime, pas de 9 mm), o înălțime de 84 mm și o adâncime de 60 mm, ceea ce îl face o soluție extrem de compactă pentru dulapurile de comutație. Produsul este ușor de instalat și conectat: atât circuitele de control, cât și cele de alimentare au conectori de tip tunel care acceptă cabluri rigide și flexibile, cu sau fără capete de cablu. În timpul cablării, lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere al conectorilor este de 1 N.m. Bornele conectorului sunt potrivite în principal pentru cabluri cu o secțiune transversală de 0,5-4 mm² în circuitul de control și de 1,5-4 mm² în circuitul de alimentare.
Schneider Electric Acti 9 iTL - A9C30115 - Releu cu impulsuri 16A, 1NO 1NC, 24VAC, 12VDC date tehnice
Parametri principali
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impuls
Denumirea scurtă a dispozitivului: iTLi
Aplicația dispozitivului: Releu de comutare
Poli: 2P
Compoziția contactului polului: 1 NO + 1 NC
Curent nominal: 16 A
Tipul rețelei: CA
Tensiunea circuitului de control: 24 V c.a. 50/60 Hz, 12 V c.c.
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz
Tip de comandă: Comandă la distanță și manuală, conexiune bobină
Tip semnal de control: Impuls
Frecvență de comutare: 5 operații de comutare/minut, 100 operații de comutare/zi
Durată impuls: 50 ms...1 s
Tip control de la distanță: Buton iluminat 3 mA
Indicație locală: Indicator ON/OFF
Metodă de montare: Fixă
Bază de montare: Șină DIN
Pas de 9 mm: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni - terminale
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Mediu
Standarde: EN 669-2-2, EN 669-1
Certificări ale produsului: GOST, CCC
Etichete de calitate: CEBEC, NF, IMQ, VDE, KEMA
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 (când este deschis), IP40 (în carcasă)
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -20...50 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
