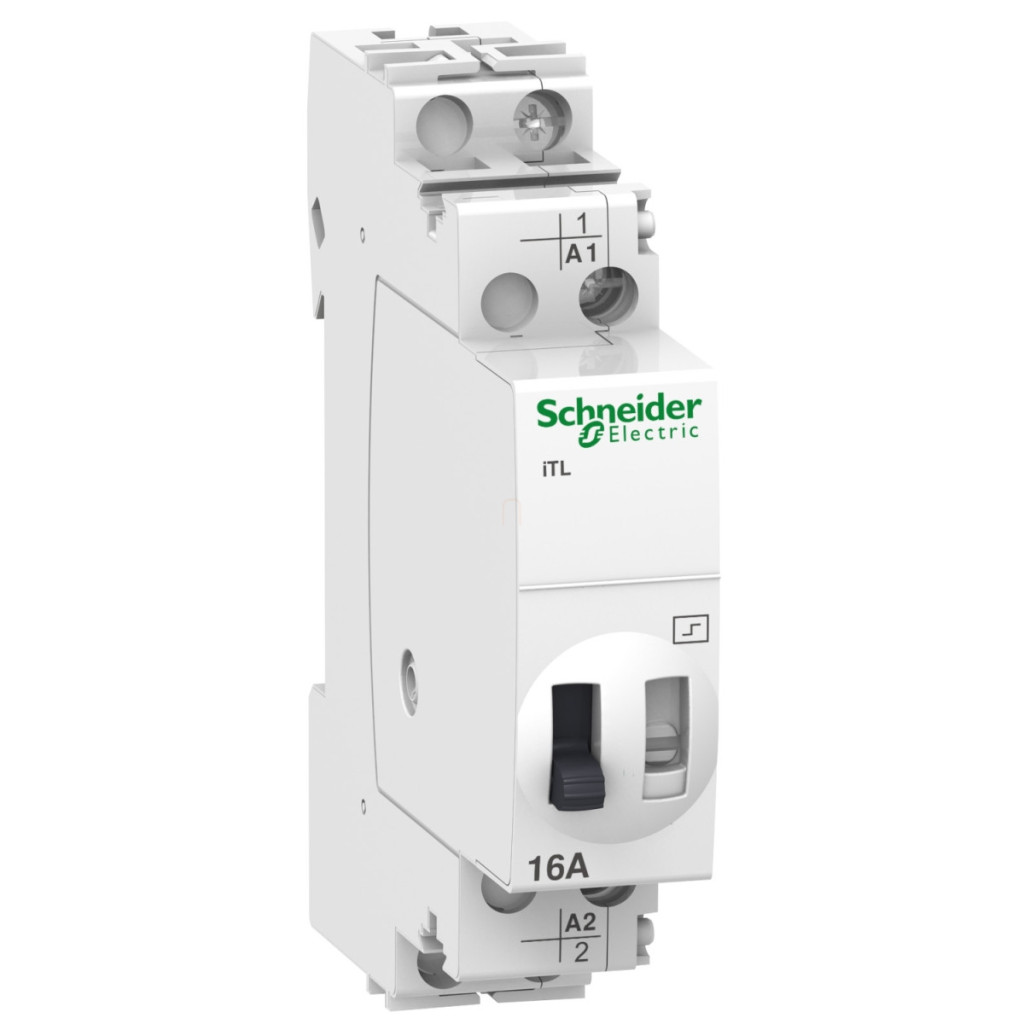

Releul cu impuls Acti9 iTL este un complement ideal pentru sistemele inteligente de gestionare a clădirilor și soluțiile tradiționale de comutare electrică, permițând controlul de la distanță și local al iluminatului și al altor circuite. Releul de impuls Schneider Electric A9C30211 este deosebit de util în locurile în care iluminatul trebuie comutat din mai multe puncte, cum ar fi coridoarele, casa scărilor sau încăperile mai mari. Produsul are un design tehnic excelent și, ca parte a familiei de produse Schneider Electric Acti9, oferă fiabilitate și durabilitate avansate. Releul cu impulsuri cu design 1P și contact 1NO are un curent nominal de 16 A, suficient pentru majoritatea aplicațiilor de iluminat și alte aplicații domestice. Tensiunea circuitului de control poate fi de 48 V c.a. 50/60 Hz sau 24 V c.c., ceea ce îl face flexibil pentru diferite medii de control. Tensiunea de funcționare de 250 V c.a. și compatibilitatea cu frecvența rețelei de 50/60 Hz asigură funcționarea corespunzătoare cu majoritatea rețelelor electrice europene. O caracteristică specială a releului cu impulsuri A9C30211 este modul său dual de control: sunt posibile atât întreruperea bobinei, cât și controlul de la distanță și manual. Frecvența de comutare este de 5 operații de comutare pe minut și este capabil să efectueze până la 100 de operații de comutare pe zi, asigurând performanțe fiabile chiar și în condiții de utilizare intensivă. Durata impulsului poate fi setată între 50 ms și 1 s, iar pentru controlul de la distanță poate fi utilizat un buton luminos cu un consum de curent de 3 mA. Semnalul local oferă indicarea stării ON/OFF, astfel încât starea curentă de comutare este întotdeauna vizibilă. Designul montabil pe șină DIN ocupă doar 2x9 mm spațiu (18 mm lățime), ceea ce reprezintă un avantaj în proiectarea dulapului de comutare datorită dimensiunilor sale compacte. Carcasa dispozitivului, cu o înălțime de 84 mm și o adâncime de 60 mm, are dimensiuni standard și este ușor de instalat. Releul de impuls Schneider Electric Acti9 iTL A9C30211 are o durată de viață electrică remarcabilă: 200.000 de cicluri în categoria AC-21 și 100.000 de cicluri în categoria AC-22. Conexiunile se realizează cu blocuri terminale de tip tunel, care permit conectarea cablurilor rigide sau flexibile cu o secțiune transversală de 1,5-4 mm² atât pentru circuitele de control, cât și pentru cele de alimentare. Se pot conecta și cabluri cu capete de cablu sau manșoane. Lungimea de dezizolare a firului este de 11 mm, iar cuplul de strângere este de 1 N.m. Produsul este compatibil cu întreaga gamă de produse Acti9 iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 și iATLc+c, permițând integrarea flexibilă în sistemele existente. Protecția IP20 (când este deschis) și protecția IP40 (când este închis) asigură o siguranță adecvată. Produsul poate fi utilizat la temperaturi ambientale de la -20 la 50 °C și depozitat la temperaturi între -40 și 70 °C, fiind astfel adecvat pentru utilizarea în condiții extreme.
Schneider Electric Acti9 iTL - A9C30211 - Releu de impuls 16A, 1NO, 48VAC, 24VDC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impuls
Denumire scurtă: iTL
Aplicație: Standard
Poli: 1P
Compoziția contactului: 1 NO
Curent nominal: 16 A
Tip rețea: CA
Tensiune circuit de comandă: 48 V CA 50/60 Hz, 24 V c.c.
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz
Tip de control: Întrerupere bobină, Comandă la distanță și manuală
Tip semnal de comandă: Impuls
Frecvență de comutare: 5 operații de comutare/minut, 100 operații de comutare/zi
Durată impuls: 50 ms...1 s
Tip control de la distanță: Buton iluminat 3 mA
Indicație locală: Semnal ON/OFF
Metoda de montare: Fixă
Bază de montare: Șină DIN
Pasi de 9 mm: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni
Tip conexiune: Blocuri terminale de tip tunel
Lungime de dezizolare a firului: 11 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Standarde: EN 669-1, EN 669-2-2
Certificări de produs: GOST, CEBEC, KEMA, IMQ, NF, VDE
Nivel de zgomot: 60 dB
Protecție IP: IP20 (când este deschis), IP40 (închis) conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55°C Temperatura ambiantă de funcționare: -20 până la 50°C Temperatura ambiantă de depozitare: -40 până la 70°C
