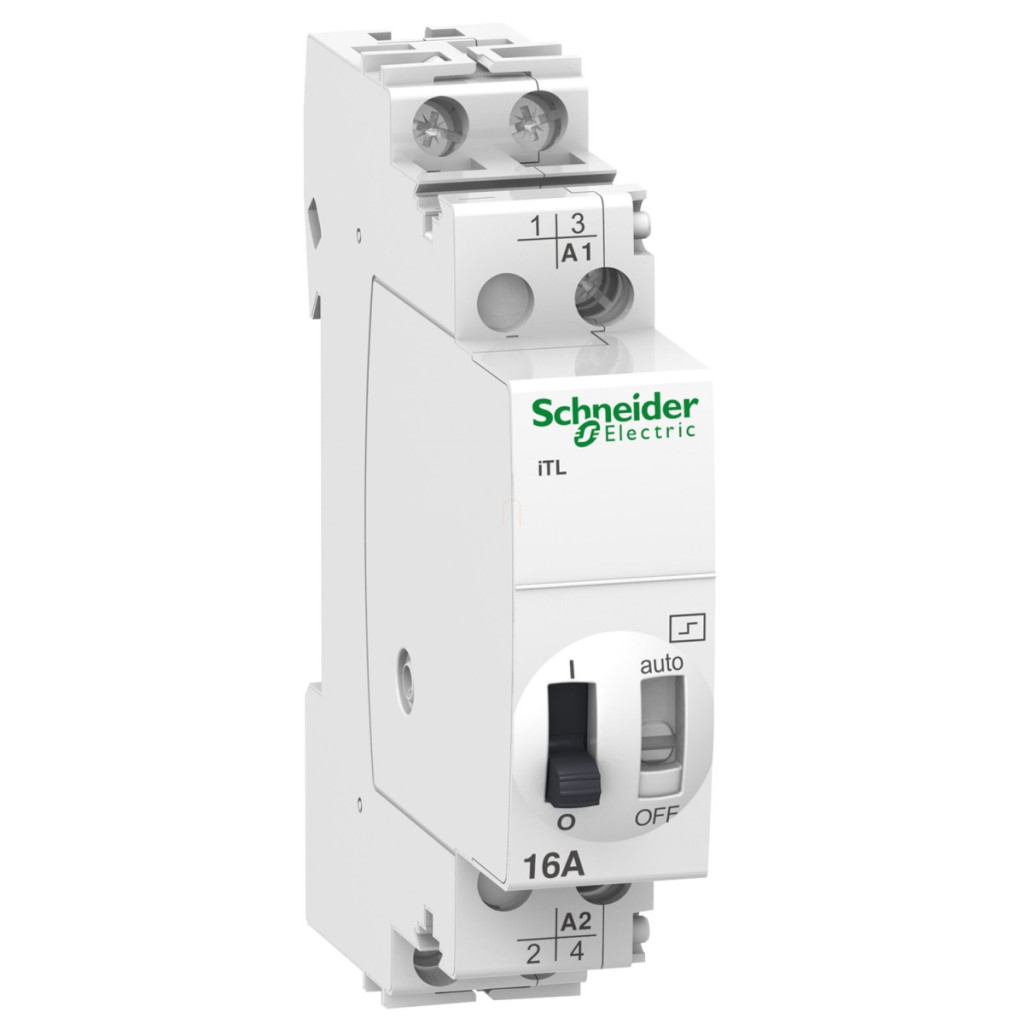

Releul de impuls Schneider Electric Acti9 iTL (A9C30212) este o componentă esențială a sistemelor moderne de instalații electrice, fiind deosebit de potrivit pentru controlul iluminatului și al altor circuite controlate de la distanță. Acest releu cu impulsuri cu contacte 2P 2NO și un curent nominal de 16 A este alegerea ideală pentru aplicații rezidențiale, comerciale și industriale în care este necesară comutarea de la distanță. Produsul face parte din familia de produse Schneider Electric Acti9, una dintre cele mai importante serii de aparate de comutare electrice din lume. Releul de impuls iTL reprezintă cea mai înaltă calitate din categoria sa, cu o fiabilitate și durabilitate remarcabile. Funcționând cu o tensiune a circuitului de control de 24 VCC și 48 VCA 50/60 Hz, releul este compatibil cu majoritatea sistemelor de control moderne, oferind opțiuni flexibile de instalare. Produsul are caracteristici tehnice remarcabile: tensiune nominală de funcționare de 250 V AC 50/60 Hz, opțiuni de control de la distanță și manual și o funcție de deconectare a bobinei. Releul cu impulsuri poate efectua până la 100 de operațiuni de comutare pe zi și 5 operațiuni de comutare pe minut, permițând o utilizare intensivă. Durata impulsului poate fi setată între 50 ms și 1 s. Pentru controlul de la distanță se poate utiliza un buton iluminat de 3 mA, iar starea locală este indicată de un afișaj ON/OFF. Instalarea este facilitată de metoda de montare pe șină DIN, cu o lățime necesară de numai 2x9 mm. Dimensiunile dispozitivului sunt: 84 mm înălțime, 18 mm lățime și 60 mm adâncime. Releul de impulsuri Schneider Electric A9C30212 oferă o durată de viață electrică remarcabilă: 200.000 de cicluri în categoria AC-21 și 100.000 de cicluri în categoria AC-22. Conectarea se realizează utilizând blocuri terminale de tip tunel atât pentru circuitul de control, cât și pentru circuitul de alimentare. La circuitul de control pot fi conectate cabluri rigide sau flexibile cu o secțiune transversală de 0,5-4 mm², iar la circuitul de alimentare pot fi utilizate cabluri cu o secțiune transversală de 1,5-4 mm². Lungimea de dezizolare a firului este de 11 mm, iar cuplul de strângere este de 1 N.m. Este compatibil cu multe elemente din întreaga familie de produse Acti9, inclusiv dispozitivele iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 și iATLc+c.
Schneider Electric Acti9 iTL - A9C30212 - Date tehnice releu impuls 16A
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impuls
Denumirea scurtă a dispozitivului: iTL
Aplicația dispozitivului: Standard
Poli: 2P
Configurație contact poli: 2 NO
Curent nominal: 16 A
Tip rețea: CA
Tensiune circuit de control: 48 V AC 50/60 Hz, 24 V DC
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V AC 50/60 Hz
Tip de control: Control de la distanță și manual, deconectare bobină
Tip semnal de control: Impuls
Frecvență de comutare: 100 operații de comutare/zi, 5 operații de comutare/minut
Durată impuls: 50 ms...1 s
Tip telecomandă: Buton iluminat 3 mA
Indicație locală: Afișaj ON/OFF
Metodă de montare: Fixă
Bază de montare: Șină DIN
Pas de 9 mm: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni - blocuri terminale
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Standarde: EN 669-1, EN 669-2-2
Certificări ale produsului: GOST
Etichete de calitate: IMQ, VDE, NF, KEMA, CEBEC
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 (când este deschis), IP40 (în carcasă)
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -20...50 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
