Releul cu impulsuri A9C30215 din gama de produse Schneider Electric Acti9 iTL oferă o soluție compactă și versatilă pentru comutarea electrică modernă. Acest releu de comutare cu 2 poli, 16 A (cu configurație 1NO+1NC) este alegerea ideală pentru aplicații care necesită atât comutare la distanță, cât și control manual. Tensiunea de control de 24 V c.c. sau 48 V c.a. 50/60 Hz oferă opțiuni flexibile de instalare în diverse sisteme electrice. Cel mai mare avantaj al releului Acti9 iTLi este combinația dintre funcționarea de la distanță și cea manuală. Datorită controlului cu impulsuri, acesta poate fi acționat și cu un buton iluminat (3 mA), care funcționează cu un timp de impuls între 50 ms și 1 s. Indicarea stării pornit/oprit ajută la depanarea rapidă și la monitorizarea sistemului. Produsul este montat pe o șină DIN, unde ocupă doar 2 x 9 mm (18 mm lățime), fiind ideal pentru aplicații în care economisirea spațiului este importantă. Datele tehnice demne de menționat includ compatibilitatea cu rețeaua de curent alternativ, o tensiune nominală de funcționare de 250 V c.a. 50/60 Hz și o frecvență maximă de comutare de 5 comutări/minut sau 100 comutări/zi. Dispozitivul, care este echipat în principal cu conectori de tip tunel, oferă opțiuni de conectare flexibile: poate fi utilizat pentru diferite tipuri de cabluri (rigide, torsadate și terminate cu ferule, cu o secțiune transversală de 0,5-4 mm²) atât pe circuitul de control, cât și pe circuitul de alimentare. Lungimea de dezizolare a firului este de 11 mm, iar cuplul de strângere recomandat este de 1 Nm. Fiabilitatea produsului este demonstrată de durata sa de viață electrică remarcabilă: 200.000 de cicluri în modul de comutare AC-21 și 100.000 de cicluri în modul AC-22. Conformitatea cu standardele (EN 669-2-2, EN 669-1) și numeroasele certificări de calitate (KEMA, IMQ, NF, VDE, CEBEC) garantează o funcționare sigură. Dispozitivul are protecție IP20 (când este deschis) și protecție IP40 (când este închis), grad de poluare 3 și tropicalizare 2. Funcționează în mod fiabil chiar și în condiții extreme: cu o temperatură de funcționare cuprinsă între -20 °C și +50 °C și o umiditate relativă de până la 95% (la 55 °C).

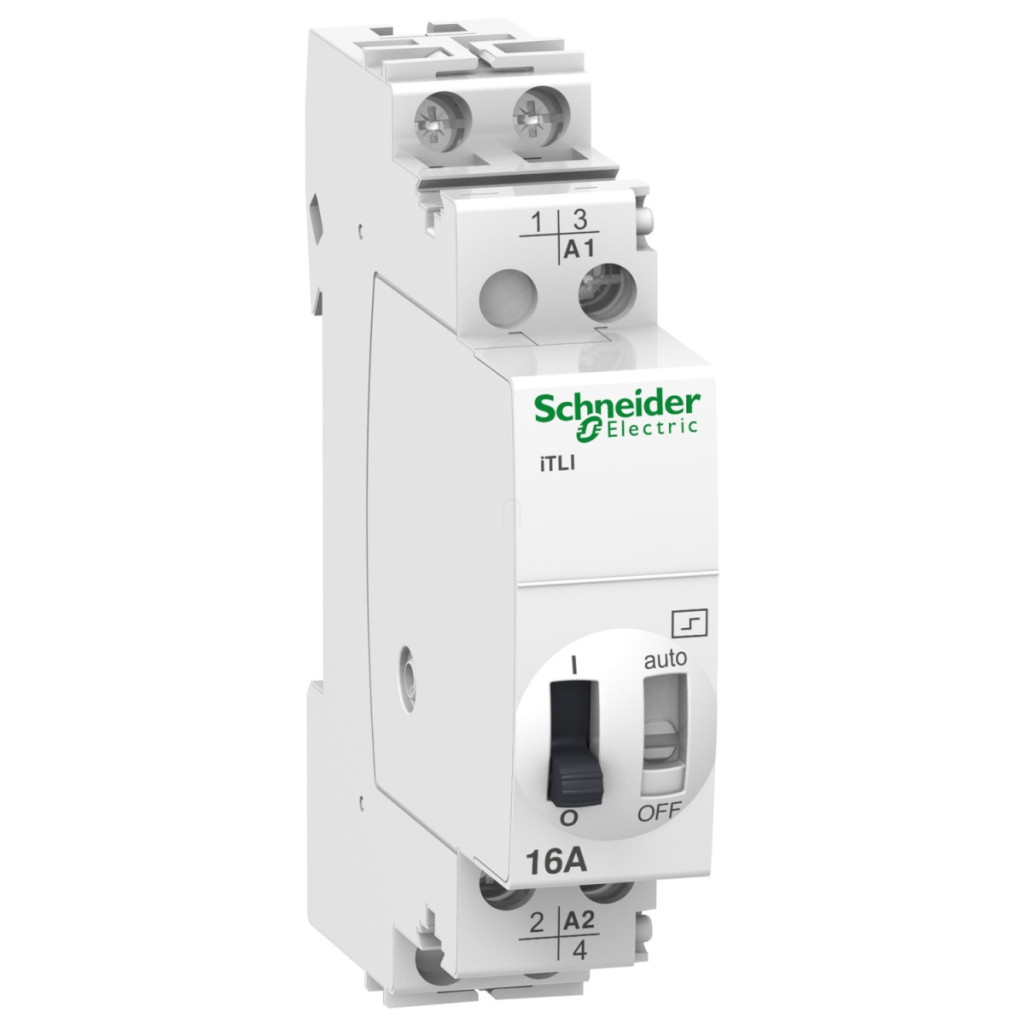

Schneider Electric Acti 9 iTL - A9C30215 - Releu de impuls 16A, 1NO 1NC, 48VAC, 24VDC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impuls
Denumirea scurtă a dispozitivului: iTLi
Aplicația dispozitivului: Releu de comutare
Poli: 2P
Compoziție contact: 1 NO + 1 NC
Curent nominal: 16 A
Tip rețea: CA
Tensiune circuit de comandă: 48 V CA 50/60 Hz, 24 V CC
Informații suplimentare
Frecvență rețea: 50/60 Hz
Tensiune nominală de funcționare: 250 V AC 50/60 Hz
Tip de control: Deconectare bobină, Control de la distanță și manual
Tip semnal de control: Impuls
Frecvență de comutare: 5 comutări/minut, 100 comutări/zi
Durată impuls: 50 ms...1 s
Tip control de la distanță: Buton iluminat 3 mA
Indicație locală: Indicație ON/OFF
Metodă de montare: Fixă
Suport de montare: Șină DIN
Pas de 9 mm: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni - conectori
Circuit de comandă: conector tip tunel 1 cablu(e) 0,5…4 mm² rigid
Circuit de comandă: conector tip tunel 1 cablu (cabluri) 0,5…4 mm² capăt de cablu rigid
Circuit de control: conector tip tunel 1 cablu (cabluri) 1…4 mm² flexibil
Circuit de control: conector tip tunel 1 cablu (cabluri) 1…4 mm² flexibil cu manșon
Circuit de alimentare: conector tip tunel 1 cablu (cabluri) 1,5…4 mm² rigid
Circuit de alimentare: conector tip tunel 1 cablu (cabluri) 1,5…4 mm² capăt de cablu rigid
Circuit de alimentare: conector tip tunel 1 cablu (cabluri) 1,5…4 mm² flexibil
Circuit de alimentare: conector tip tunel 1 cablu (cabluri) 1,5…4 mm² cu manșoane flexibile
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Date de mediu
Standarde: EN 669-2-2, EN 669-1 Certificări de produs: CCC, GOST Mărci de calitate: KEMA, IMQ, NF, VDE, CEBEC Nivel de zgomot: 60 dB Grad de protecție IP: IP20 conform IEC 60529 (când este deschis), IP40 conform IEC 60529 (în carcasă)
Grad de poluare: 3
Clasificare pentru condiții tropicale: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă de funcționare: -20…50 °C
Temperatura ambiantă de depozitare: -40…70 °C
