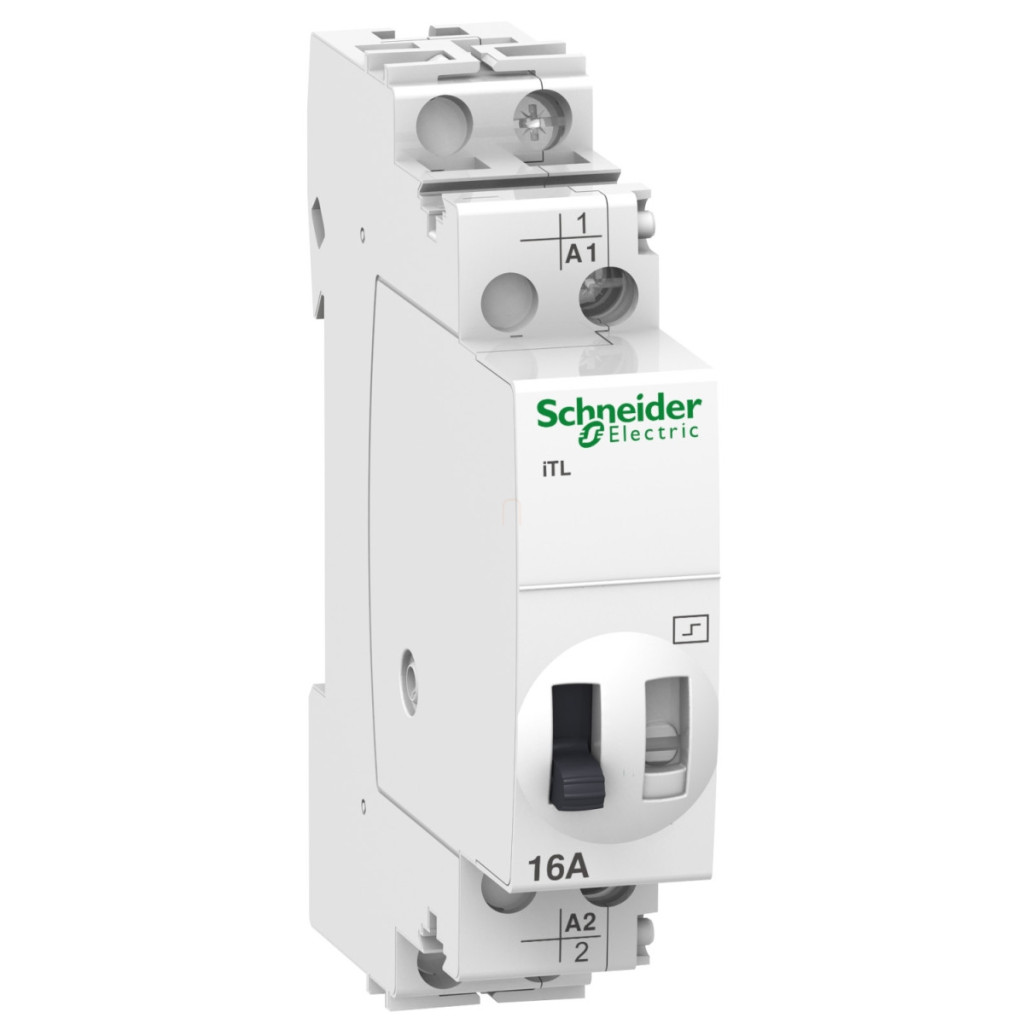

Releul cu impuls Schneider Electric Acti9 iTL A9C30311 este un dispozitiv de comutare electrică de calitate profesională, care oferă o soluție fiabilă în special pentru controlul de la distanță și automatizarea sistemelor electrice. Acest releu cu impulsuri cu 1 pol (1P) și 1 contact normal deschis (1NO) oferă o flexibilitate excepțională într-o varietate de aplicații, fie ele rezidențiale, comerciale sau industriale. Cu un curent nominal de 16 amperi, este alegerea ideală pentru comutarea sistemelor de iluminat, a motoarelor și a altor echipamente electrice. Modelul A9C30311 oferă două opțiuni de control: poate fi acționat de la distanță folosind butoane cu impuls sau manual. Bobina dispozitivului poate fi controlată cu un nivel de tensiune de 130 V CA 50/60 Hz sau 48 V CC, asigurând o aplicabilitate versatilă în diverse sisteme electrice. Tipul semnalului de control este impuls, iar lungimea impulsului de control poate varia între 50 ms și 1 s. Butoanele iluminate pot fi utilizate și pentru controlul de la distanță, cu un consum de curent de numai 3 mA. Releul cu impulsuri Schneider Electric Acti9 iTL A9C30311 are un design compact, cu o lățime de numai 18 mm (2 module lățime), o înălțime de 84 mm și o adâncime de 60 mm. Poate fi montat pe o șină DIN standard, ceea ce facilitează instalarea în dulapuri de comutație. Dispozitivul are un indicator de stare ON/OFF, astfel încât starea curentă de comutare este întotdeauna vizibilă în mod clar. Produsul se bucură de o durată de viață electrică remarcabilă: producătorul garantează 200.000 de cicluri de comutare în categoria AC-21 și 100.000 de cicluri de comutare în categoria AC-22. Frecvența maximă de comutare este de 5 operații pe minut și 100 de operații de comutare pe zi. În ceea ce privește conexiunile, modelul A9C30311 este echipat cu blocuri terminale de tip tunel atât pentru circuitele de control, cât și pentru circuitele de alimentare. Pentru circuitul de control, pot fi conectate cabluri rigide de 0,5-4 mm² sau cabluri flexibile de 1-4 mm², iar pentru circuitul de alimentare pot fi utilizate cabluri cu o secțiune transversală de 1,5-4 mm². Lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere al conectorilor este de 1 N.m. Dispozitivul este compatibil cu o serie de produse Acti9, inclusiv modelele iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 și iATLc+c. Dispozitivul are un grad de protecție IP20 când este deschis și un grad de protecție IP40 când este instalat, în conformitate cu standardul IEC 60529. Intervalul său de temperatură de funcționare este între -20 °C și +50 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Dispozitivul are un nivel de zgomot de 60 dB în timpul funcționării. Releul de impulsuri A9C30311 este conform cu standardele EN 669-1 și EN 669-2-2 și deține numeroase certificate de calitate, inclusiv certificate KEMA, VDE, IMQ, CEBEC, NF și GOST.
Schneider Electric Acti9 iTL - A9C30311 - Releu de impuls 16A, 1NO, 130VAC, 48 V c.c. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impuls
Denumirea scurtă a produsului: iTL
Aplicație: Standard
Număr de poli: 1P
Compoziție contact: 1 NO
Curent nominal: 16 A
Tip rețea: CA
Tensiune circuit de control: 130 V CA 50/60 Hz, 48 V DC
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V AC 50/60 Hz
Tip de control: Control de la distanță și control manual, deconectare bobină
Tip semnal de control: Impuls
Frecvență de comutare: 5 operații de comutare/minut, 100 operații de comutare/zi
Durată impuls: 50 ms...1 s
Tip telecomandă: Buton iluminat 3 mA
Semnal local:Indicație ON/OFF Metodă de montare: Fixă Suport de montare: Șină DIN Lățime modul: 2 (unități de 9 mm)
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni
Tip conector: Circuit de control: blocuri terminale de tip tunel 0,5...4 mm² pentru cabluri rigide/flexibile
Circuit de alimentare: blocuri terminale de tip tunel 1,5...4 mm² pentru cabluri rigide/flexibile
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Parametri de mediu
Standarde: EN 669-1, EN 669-2-2
Certificate: GOST, KEMA, VDE, IMQ, CEBEC, NF
Nivel de zgomot: 60 dB
Protecție IP: IP20 (deschis), IP40 (când este instalat) conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55°C Temperatura ambiantă de funcționare: -20...50°C Temperatura ambiantă de depozitare: -40...70°C
