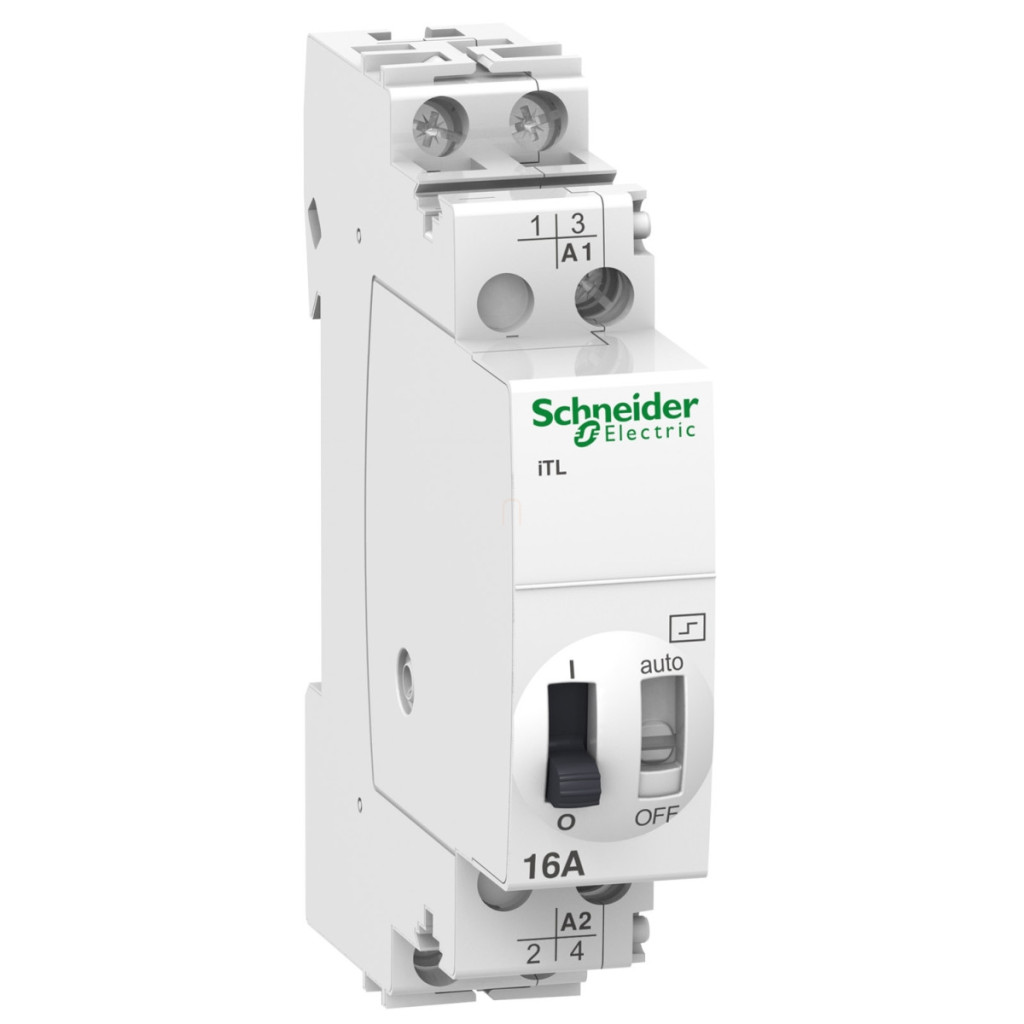

Releul de impuls Acti9 iTL A9C30312 este soluția inovatoare de tehnologie de control a Schneider Electric, care este deosebit de potrivită pentru controlul de la distanță al sistemelor de iluminat și al altor echipamente electrice. Acest dispozitiv cu 2 poli și 2 contacte NO este alegerea perfectă pentru aplicații care necesită controlul multipunct al unui circuit, cum ar fi în birouri, coridoare sau spații de locuit mai mari. Releul iTL cu un curent nominal de 16 A poate fi utilizat în rețele de 250 V c.a., 50/60 Hz, iar tensiunea circuitului său de control poate fi de 130 V c.a. 50/60 Hz sau 48 V c.c. Produsul oferă opțiuni de control flexibile - poate fi acționat de la distanță sau manual, cu o funcție de deconectare a bobinei. Semnalul de control este de tip impuls, cu o durată a impulsului cuprinsă între 50 ms și 1 s. Dispozitivul poate fi controlat de la distanță folosind un buton iluminat (3 mA), iar semnalul local permite indicarea clară a stării ON/OFF. Releul cu impulsuri Schneider Electric Acti9 iTL A9C30312 poate fi montat pe o șină DIN standard, cu o lățime de 2 x 9 mm module (lățime totală de 18 mm), o înălțime de 84 mm și o adâncime de 60 mm. Frecvența de comutare poate fi de până la 5 operații/minut sau 100 operații/zi, ceea ce asigură o durabilitate excelentă în utilizarea zilnică. Durata de viață electrică este de 200.000 de cicluri în categoria AC-21 și 100.000 de cicluri în categoria AC-22, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul se conectează folosind blocuri terminale de tip tunel. La circuitul de control și la circuitul de curent înalt se pot conecta fire cu secțiuni transversale diferite: fire rigide de 0,5-4 mm² sau flexibile de 1-4 mm² pentru circuitul de control și fire rigide sau flexibile de 1,5-4 mm² pentru circuitul de curent înalt. Lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere a terminalului este de 1 N.m. Dispozitivul este compatibil cu multe alte familii de produse Schneider Electric, precum Acti9 iATEt, iATLc, iATLc+s, iATLm, iATLs, iETL iTL 16 și iATLc+c. Produsul este conform cu standardele EN 669-1 și EN 669-2-2 și are certificare GOST. Etichetele sale de calitate includ NF, VDE, CEBEC, KEMA și IMQ. Dispozitivul are un nivel de zgomot de 60 dB. Nivelul său de protecție este IP20 când este deschis și IP40 când este închis, în conformitate cu standardul IEC 60529. Gradul său de poluare este 3, iar nivelul de tropicalizare este 2. Dispozitivul poate fi utilizat la 55 °C chiar și la o umiditate relativă de 95 %, intervalul său de temperatură de funcționare este între -20 °C și +50 °C, iar temperatura de depozitare este între -40 °C și +70 °C.
Schneider Electric Acti9 iTL - A9C30312 - Releu cu impuls de 16 A, 2NO, 130 V c.a., 48 V c.c. Date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impuls
Denumire scurtă: iTL
Aplicație: Standard
Poli: 2P
Contacte: 2 NO
Caracteristici electrice
Curent nominal: 16 A
Tip rețea: CA
Tensiune circuit de control: 130 V CA 50/60 Hz sau 48 V CC
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz
Tip de control: Control de la distanță și control manual, separare bobină
Tip semnal de control: Impuls
Frecvență de comutare: 5 operații de comutare/minut, 100 operații de comutare/zi
Durată impuls: 50 ms...1 s
Tip telecomandă: Buton iluminat 3 mA
Indicație locală: Indicație ON/OFF
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Caracteristici mecanice
Metodă de montare: Fixă
Bază de montare: Șină DIN
Lățime în modul: 2 (9 mm)
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Conexiuni
Circuit de control: Blocuri terminale de tip tunel, 1 cablu rigid 0,5-4 mm², 1 cablu rigid 0,5-4 mm² cu manșon, 1 cablu flexibil 1-4 mm², 1 cablu flexibil 1-4 mm² cu manșon
Circuit de curent înalt: Blocuri terminale de tip tunel, 1 cablu rigid de 1,5-4 mm², 1 cablu rigid de 1,5-4 mm² cu manșoane, 1 cablu flexibil de 1,5-4 mm², 1 cablu flexibil de 1,5-4 mm² cu manșoane
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Standarde: EN 669-1, EN 669-2-2
Certificate: GOST
Etichete de calitate: NF, VDE, CEBEC, KEMA, IMQ
Nivel de zgomot: 60 dB
Protecție IP: IP20 în stare deschisă (conform IEC 60529), IP40 când este închis (conform IEC 60529)
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55°C
Temperatură de funcționare: -20...50 °C
Temperatură de depozitare: -40...70 °C
