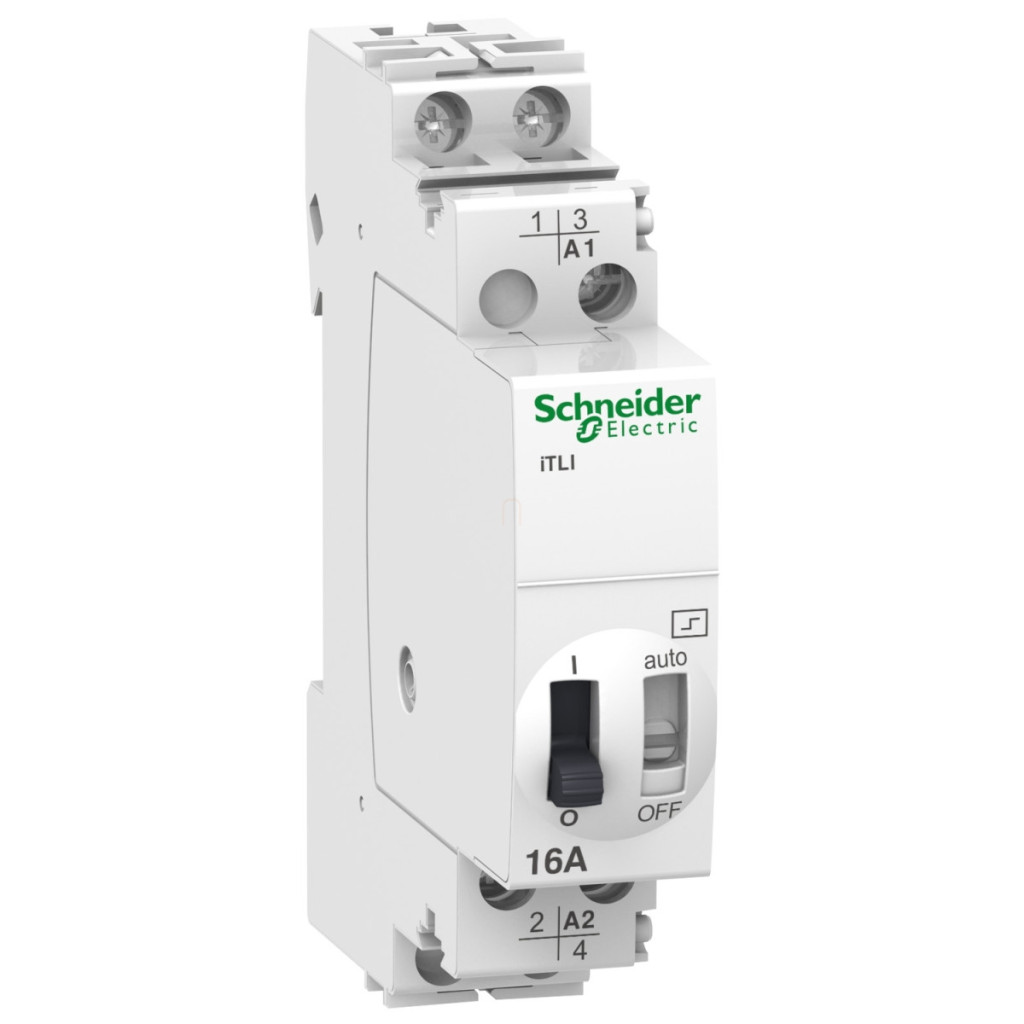

Releul de impuls Schneider Electric Acti9 iTL A9C30315 este un releu de comutare profesional conceput special pentru controlul de la distanță și manual al sistemelor electrice. Acest dispozitiv compact și fiabil este alegerea ideală atunci când aveți nevoie de opțiuni de comutare flexibile atât în medii rezidențiale, cât și industriale. Ca parte a familiei de produse Acti9 iTL, modelul A9C30315 are un design cu 2 poli (2P) cu 1 contact normal deschis și 1 contact normal închis (1NO+1NC). Releul are un curent nominal de 16 A, ceea ce asigură o gamă largă de aplicații. Tensiunea circuitului de control poate fi de 130 V c.a. 50/60 Hz sau 48 V c.c., permițând o utilizare flexibilă în diferite sisteme. Este montat pe o șină DIN și ocupă doar 18 mm (2 module) în lățime, permițând utilizarea eficientă a spațiului în dulapurile de comutație. O caracteristică specială a produsului este reprezentată de modurile sale multiple de control. Poate fi utilizat cu izolare bobină, control de la distanță și manual, asigurând flexibilitate maximă în utilizare. Tipul semnalului de control este impuls, cu o durată cuprinsă între 50 ms și 1 s. Frecvența de comutare poate fi de până la 100 de operații/zi și 5 operații/minut, ceea ce înseamnă o capacitate de încărcare ridicată. Comanda de la distanță se face printr-un buton iluminat cu un curent de 3 mA, în timp ce semnalul local cu indicarea stării ON/OFF ajută la monitorizarea funcționării. Releul cu impulsuri Schneider Electric Acti9 iTL A9C30315 are o durabilitate electrică excelentă: 200.000 de cicluri în categoria AC-21 și 100.000 de cicluri în categoria AC-22. Se conectează folosind blocuri terminale de tip tunel, care acceptă diferite tipuri de cabluri (rigide, flexibile, prevăzute cu manșoane) atât în circuitele de control, cât și în cele de alimentare. Lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere este de 1 N.m. Dispozitivul are protecție IP20 când este deschis și protecție IP40 când este acoperit, ceea ce oferă o protecție adecvată împotriva prafului și a altor contaminanți. Are o gamă largă de temperaturi de funcționare: poate funcționa între -20 °C și 50 °C, ceea ce permite utilizarea sa într-o varietate de condiții de mediu.
Schneider Electric Acti9 iTL - A9C30315 - Releu de impuls 16A, 1NO 1NC, 130 V c.a., 48 V c.c. date tehnice
Date de bază despre produs
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impuls
Denumirea scurtă a dispozitivului: iTLi
Aplicația dispozitivului: Releu de comutare
Poli: 2P
Compoziția contactului: 1 NO + 1 NC
Curent nominal: 16 A
Tip rețea: CA
Tensiune circuit de control: 130 V CA 50/60 Hz, 48 V c.c.
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz
Tip de control: Izolare bobină, Comandă la distanță și manuală
Tip semnal de comandă: Impuls
Frecvență de comutare: 100 operații de comutare/zi, 5 operații de comutare/minut
Durată impuls: 50 ms...1 s
Tip control de la distanță: Buton iluminat 3 mA
Semnal local: Indicație ON/OFF
Metodă de montare: Fixă
Suport de montare: Șină DIN
Pas de 9 mm: 2
Dimensiuni
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durabilitate electrică
AC-21: 200.000 de cicluri
AC-22: 100.000 de cicluri
Conexiuni - blocuri terminale
Circuit de control: blocuri terminale de tip tunel, 1 cablu 0,5...4 mm² cu manșoane rigide/rigide/flexibile/flexibile
Circuit de alimentare: blocuri terminale de tip tunel, 1 cablu 1,5...4 mm² cu manșoane rigide/rigide/flexibile/flexibile
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Standarde: EN 669-2-2, EN 669-1
Nivel de zgomot: 60 dB
Protecție IP: IP20 (deschis), IP40 (în carcasă)
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -20...50 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
