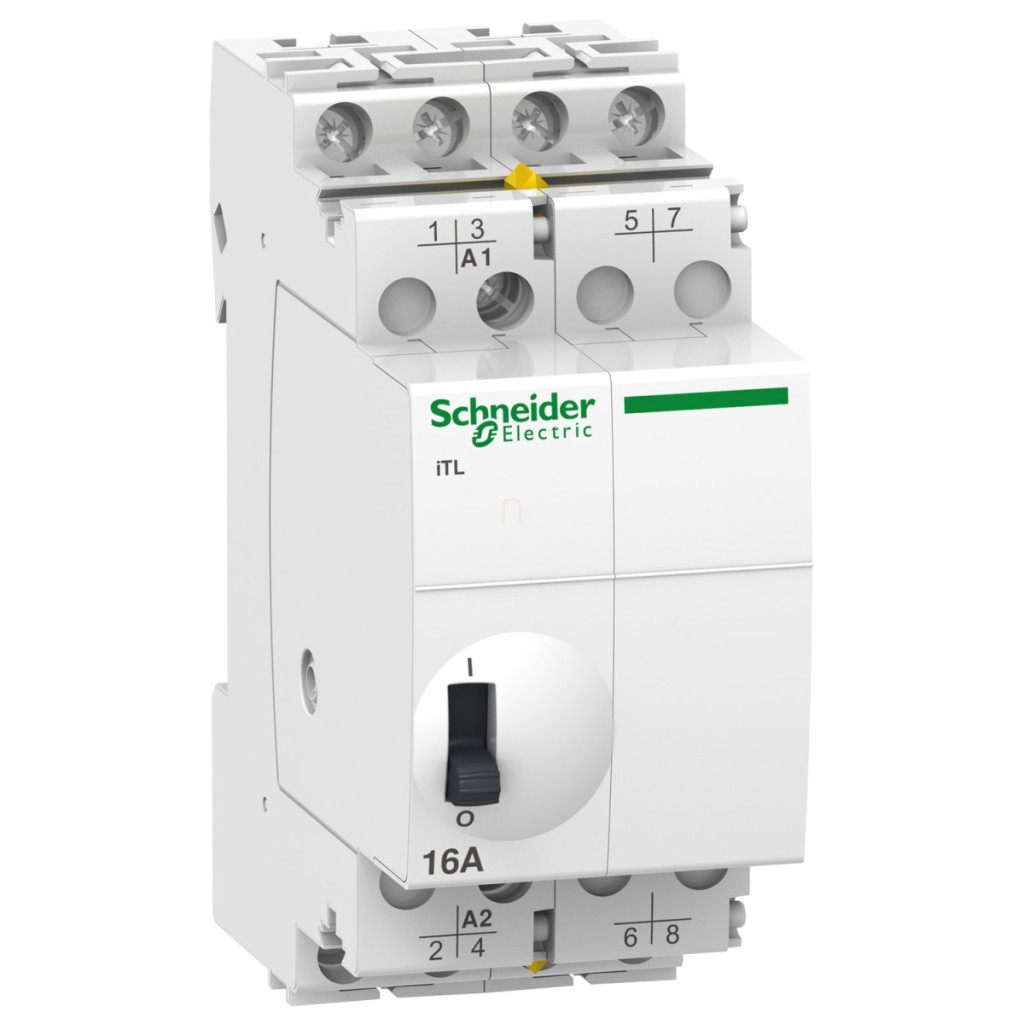

Acti9 iTL A9C30814 este un releu de impuls profesional din gama premium Acti9 de la Schneider Electric, oferind soluția perfectă pentru comutarea sarcinilor în aplicații de inginerie electrică. Acest dispozitiv compact, cu un curent nominal de 16 A, are un design cu 4 poli și 4 contacte NO (normal deschise), permițând o utilizare versatilă în diverse sisteme de control. Tensiunea circuitului de control al releului este de 230-240 V c.a. 50/60 Hz sau 110 V c.c., ceea ce îl face flexibil pentru o varietate de medii de instalare. Dispozitivul, cu o tensiune nominală de funcționare de 415 V c.a. 50/60 Hz, poate fi conectat la rețele c.a. O caracteristică specială este că poate fi acționat prin telecomandă sau control manual, ceea ce oferă o mai mare flexibilitate în utilizare. Dispozitivul poate fi controlat prin butoane iluminate cu un consum de curent de numai 3 mA. Releul de impuls are, de asemenea, un indicator de stare ON/OFF, astfel încât să puteți monitoriza întotdeauna starea curentă de comutare. Releul de impulsuri Schneider Electric Acti9 iTL A9C30814 poate fi montat pe o șină DIN, cu o lățime de numai 4 module (36 mm), o înălțime de 84 mm și o adâncime de 60 mm. Frecvența de comutare este de maximum 5 operații de comutare/minut sau 100 operații de comutare/zi. Durata impulsului este între 50 ms și 1 s. Durata de viață electrică a dispozitivului este de 200.000 de cicluri pentru AC-21 și 100.000 de cicluri pentru AC-22, ceea ce garantează o funcționare fiabilă pe termen lung. În ceea ce privește conexiunile, dispozitivul are terminale de tip tunel atât pentru circuitul de control, cât și pentru circuitul de transmisie a energiei, care pot fi adaptate la fire de diferite secțiuni și tipuri (rigide, cu capăt de cablu, flexibile, cu capăt de ferulă). Pentru circuitul de control, puteți utiliza fire cu o secțiune transversală de 0,5-4 mm², iar pentru circuitul de transmisie a puterii, fire cu o secțiune transversală de 1,5-4 mm². Lungimea de dezizolare a firului este de 11 mm, iar cuplul de strângere este de 1 N.m. Releul de impulsuri A9C30814 este compatibil cu o serie de dispozitive Acti9, inclusiv produsele iATEt, iATL4, iATLc, iATLc+s, iATLm, iATLs, iATLz, iETL iTL 16, iATLc+c și iATL24. Dispozitivul este conform cu standardele EN 669-1 și EN 669-2-2 și are certificări GOST și CCC, precum și etichete de calitate KEMA, CEBEC, NF, VDE și IMQ. Protecția IP este IP20 (când este deschis) și IP40 (când este închis), conform IEC 60529. Nivelul său de zgomot este de 60 dB. Intervalul său de temperatură de funcționare este între -20 și +50 °C, iar temperatura de depozitare este între -40 și +70 °C. În ceea ce privește umiditatea relativă, aceasta este de 95% la 55 °C, cu un grad de poluare de 3 și un grad de adecvare tropicală de 2.
Schneider Electric Acti9 iTL - A9C30814 - Releu de impuls 16A, 2NO 1NO/NC 1N, 240VAC, date tehnice 110 V c.c.
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu cu impulsuri
Denumirea scurtă a dispozitivului: iTL
Aplicația dispozitivului: Standard
Număr de poli: 4P
Compoziția contactului polului: 4 NO
Curent nominal: 16 A
Tip rețea: CA
Tensiune circuit de control: 230...240 V c.a. 50/60 Hz, 110 V c.c.
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 415 V c.a. 50/60 Hz
Tip de control: Control de la distanță și control manual
Tip de semnal de control: Impuls
Frecvență de comutare: 5 comutații/minut, 100 comutații/zi
Durata impulsului: 50 ms...1 s
Tip telecomandă: Buton iluminat 3 mA
Indicație locală: Indicator ON/OFF
Metodă de montare: Fixă
Bază de montare: Șină DIN
Pas de 9 mm: 4
Înălțime: 84 mm
Lățime: 36 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni - terminale
Lungime de dezizolare a firului: 11 mm
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Standarde: EN 669-1, EN 669-2-2
Certificări de produs: GOST, CCC
Etichete de calitate: KEMA, CEBEC, NF, VDE, IMQ
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 (deschis), IP40 (în carcasă)
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatură ambiantă de funcționare: -20...50 °C
Temperatură ambiantă pentru depozitare: -40...70 °C
