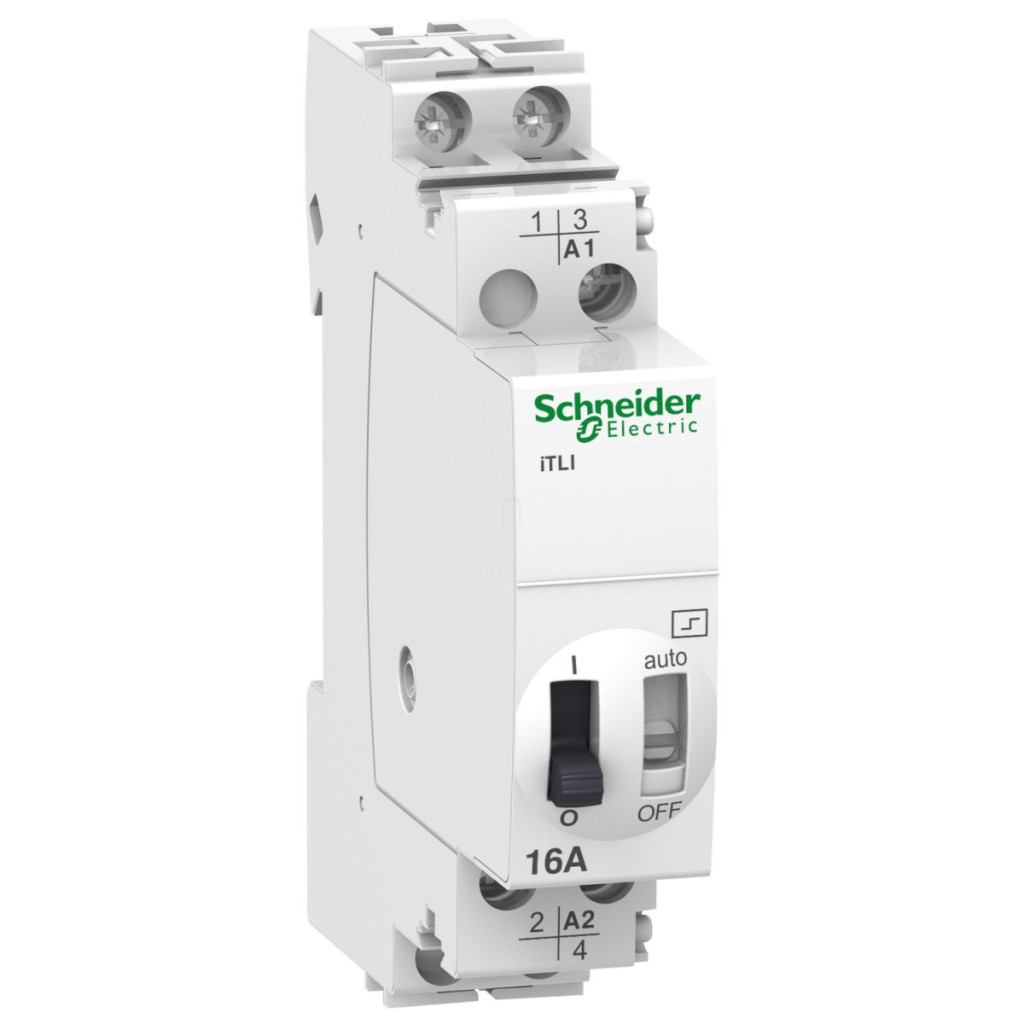

Releul de impuls Schneider Electric Acti9 iTL seria A9C30815 este un dispozitiv de comutare electrică profesional, de înaltă calitate, utilizat în principal în sistemele de automatizare a clădirilor și de control al iluminatului. Acest releu de impuls de 16 A își schimbă starea la un singur impuls și rămâne în acea stare până la următorul impuls, ceea ce îl face o soluție ideală pentru controlul de la distanță al iluminatului și al altor echipamente electrice. Releul cu impulsuri A9C30815 este cu 2 poli (2P), cu 1 contact NO + 1 contact NC și un curent nominal de 16A. Tensiunea circuitului de control poate fi de 230...240 V c.a. 50/60 Hz sau 110 V c.c., astfel încât poate fi utilizat atât în sisteme c.a., cât și c.c. Tensiunea nominală de funcționare este de 250 V c.a. 50/60 Hz. Dispozitivul are mai multe moduri de control: deconectarea bobinei, controlul de la distanță și controlul manual. Tipul semnalului de control este impuls, cu o durată a impulsului cuprinsă între 50 ms și 1 secundă. Controlul de la distanță se realizează printr-un buton iluminat cu un curent de 3 mA. Comutatorul are, de asemenea, un indicator local pentru a afișa starea ON/OFF. Frecvența maximă de comutare a releului de impulsuri Acti9 iTLi este de 5 operații de comutare pe minut, 100 operații de comutare pe zi. Dispozitivul este montat pe o șină DIN și necesită doar un modul de 2x9 mm (18 mm lățime). Dimensiunile releului sunt: 84 mm înălțime, 18 mm lățime, 60 mm adâncime. Are o durată de viață electrică remarcabilă: 200.000 de cicluri în categoria AC-21 și 100.000 de cicluri în categoria AC-22. Conectorii dispozitivului sunt conectori de tip tunel care pot fi utilizați cu diferite tipuri de cabluri atât în circuitele de control, cât și în circuitele de alimentare: cabluri rigide, flexibile și torsadate. Releul de impulsuri Schneider Electric A9C30815 are, de asemenea, caracteristici de mediu excelente: protecție IP20 pe părțile deschise ale dispozitivului și protecție IP40 pe părțile închise. Dispozitivul are un grad de poluare de 3, este fabricat într-o versiune tropicalizată 2 și funcționează la 55 °C chiar și la o umiditate relativă de 95%. Intervalul de temperatură de funcționare este de -20...50 °C, iar intervalul de temperatură de depozitare este de -40...70 °C. Nivelul de zgomot al releului este de 60 dB. Deține numeroase certificări internaționale, inclusiv etichetele de calitate CCC, GOST, CEBEC, NF, IMQ, KEMA și VDE, și este conform cu standardele EN 669-1 și EN 669-2-2.
Schneider Electric Acti9 iTL - A9C30815 - Releu de impuls 16A, 1NO 1NC, 240VAC, 110 V c.c. date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului sau al componentei: Releu cu impuls
Denumirea prescurtată a dispozitivului: iTLi
Aplicația dispozitivului: Releu de transfer
Poli: 2P
Compoziția contactului polului: 1 NO + 1 NC
Curent nominal [In]: 16 A
Tip rețea: CA
Tensiune circuit de control [Uc]: 230...240 V c.a. 50/60 Hz, 110 V c.c.
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 250 V c.a. 50/60 Hz
Tip de control: Izolare bobină, control de la distanță și manual
Tip semnal de control: Impuls
Frecvență de comutare: 5 operații de comutare/minut, 100 operații de comutare/zi
Durata impulsului: 50 ms...1 s
Tipul de control de la distanță: Buton iluminat 3 mA
Indicație locală: Indicator ON/OFF
Metodă de montare: Fixă
Bază de montare: Șină DIN
Lățime modul 9 mm: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri Conexiuni - terminale Tip conexiune: Terminale de tip tunel pentru circuitele de control și de alimentare Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Standarde: EN 669-1, EN 669-2-2
Certificări ale produsului: CCC, GOST
Etichete de calitate: CEBEC, NF, IMQ, KEMA, VDE
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 (descoperit), IP40 (închis)
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55°C
Temperatură ambiantă de funcționare: -20...50 °C
Temperatura ambiantă de depozitare: -40...70 °C
