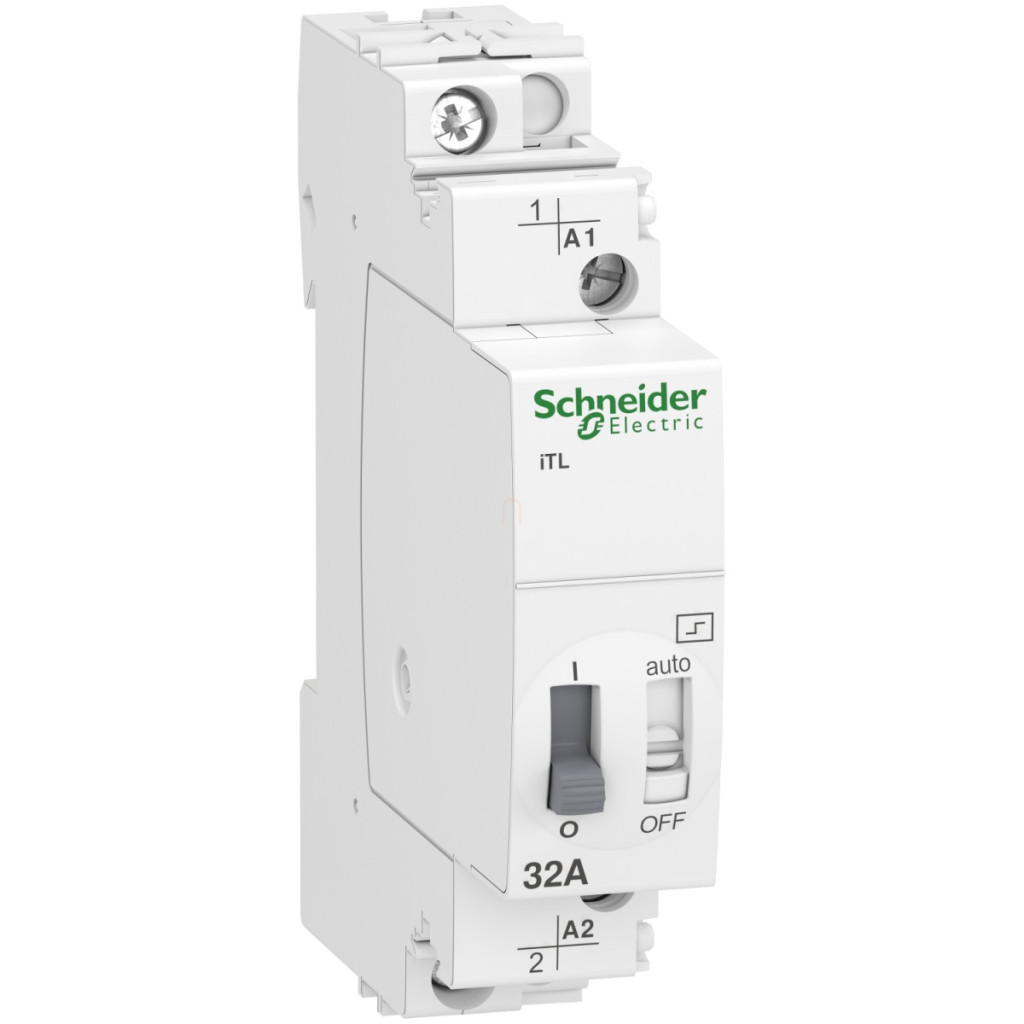

Releul de impuls Schneider Electric Acti9 iTL A9C30831 este un dispozitiv de comutare electric versatil și fiabil, ideal pentru diverse aplicații de iluminat și alte aplicații de control. Acest releu de impuls de calitate superioară, 1P 1NO 32A, are un design compact, dar oferă performanțe extrem de eficiente atât în medii industriale, cât și rezidențiale. Principalul avantaj al releului cu impulsuri A9C30831 este opțiunea sa de control dual: poate fi acționat cu o tensiune de control de 230-240 VAC 50/60 Hz sau 110 VDC, permițând integrarea flexibilă în diverse sisteme. Designul compact (doar 18 mm lățime, 84 mm înălțime și 60 mm adâncime) poate fi montat pe o șină DIN standard, permițându-i să ocupe un spațiu minim în dulapurile de distribuție, în timp ce curentul nominal de 32 A poate comuta sarcini semnificative la până la 250 VAC. Releul de impulsuri oferă o frecvență de comutare remarcabilă: 100 de operații de comutare pe zi și 5 operații de comutare pe minut. Durata impulsului poate fi setată între 50 ms și 1 s și poate fi controlată de la distanță printr-un buton iluminat. Indicatorul de stare local (PORNIT/OPRIT) permite verificarea ușoară a stării de comutare. Funcția de izolare a bobinei încorporată și opțiunea de control de la distanță/manual sporesc și mai mult flexibilitatea utilizării. Schneider Electric Acti9 iTL A9C30831 se conectează folosind blocuri terminale de tip tunel care pot fi utilizate pentru diferite dimensiuni de cabluri: 0,5-10 mm² pentru cabluri rigide și 1-10 mm² pentru cabluri flexibile, cu sau fără papuci. Lungimea de dezizolare a cablului este de 11 mm, iar cuplul de strângere este de 1,2 Nm. Dispozitivul este compatibil cu multe produse din familia Acti9, inclusiv modelele iATEt, iATL4, iATLc, iATLc+s, iATLm, iATLs, iATLz, iATLc+c, iATL24 și iETL iTL 32, ceea ce îl face extrem de versatil în ceea ce privește integrarea în sistem. Produsul este extrem de durabil, dovadă fiind durata sa de viață electrică îndelungată: 50.000 de cicluri în modul AC-21 și 20.000 de cicluri în modul AC-22. Dispozitivul are protecție IP20 (deschis) și IP40 (închis), grad de poluare 3, rezistență la tropice 2 și o gamă largă de temperaturi de funcționare (-20...50 °C). Schneider Electric Acti9 iTL A9C30831 este conform cu standardele stricte EN 669-1 și EN 669-2-2 și are numeroase certificări de calitate, inclusiv VDE, IMQ, KEMA, NF, CEBEC și GOST. Toate acestea garantează că produsul va oferi performanțe fiabile pe termen lung în orice aplicație de instalație electrică.
Schneider Electric Acti9 iTL - A9C30831 - Releu de impuls 32A, 1NO, 240VAC, 110VDC date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu cu impulsuri
Denumirea scurtă a dispozitivului: iTL
Aplicația dispozitivului: Standard
Număr de poli: 1P
Compoziția contactului polului: 1 NO
Curent nominal: 32 A
Tip rețea: CA
Tensiune circuit de control: 230...240 V CA 50/60 Hz, 110 V c.c.
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V c.a. 50/60 Hz
Tip de control: Izolare bobină, Control de la distanță și manual
Tip semnal de control: Impuls
Frecvență de comutare: 100 operații de comutare/zi, 5 operații de comutare/minut
Durată impuls: 50 ms...1 s
Tip control de la distanță: Buton iluminat
Indicație locală: Indicație ON/OFF
Metodă de montare: Fixă
Suport de montare: Șină DIN
Pas de 9 mm: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Durată de viață electrică: AC-21: 50.000 de cicluri, AC-22: 20.000 de cicluri
Conexiuni - blocuri terminale
Circuit de control: blocuri terminale de tip tunel 1 cablu(uri) 0,5...4 mm² rigid
Circuit de comandă: blocuri terminale de tip tunel 1 cablu(e) 0,5...4 mm² capăt de cablu rigid
Circuit de comandă: blocuri terminale de tip tunel 1 cablu(e) 1...4 mm² flexibil
Circuit de control: blocuri terminale de tip tunel 1 cablu (cabluri) 1...4 mm² cu manșoane flexibile
Circuit de control: blocuri terminale de tip tunel 1 cablu (cabluri) 1,5...10 mm² rigid
Circuit de control: blocuri terminale de tip tunel 1 cablu (cabluri) 1,5...10 mm² capăt de cablu rigid
Circuit de control: blocuri terminale de tip tunel 1 cablu (cabluri) 1,5...10 mm² flexibil
Circuit de control: blocuri terminale de tip tunel 1 cablu (cabluri) 1,5...10 mm² flexibil cu manșoane
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1,2 N.m
Mediu
Standarde: EN 669-1, EN 669-2-2
Certificări produs: GOST
Mărci de calitate: VDE, IMQ, KEMA, NF, CEBEC
Nivel de zgomot: 60 dB
Grad de protecție IP: IP20 conform IEC 60529 (când este deschis), IP40 conform IEC 60529 (când este închis)
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă:95% la 55°C
Temperatura ambiantă în timpul funcționării: -20...50°C
Temperatura ambiantă în timpul depozitării: -40...70°C
