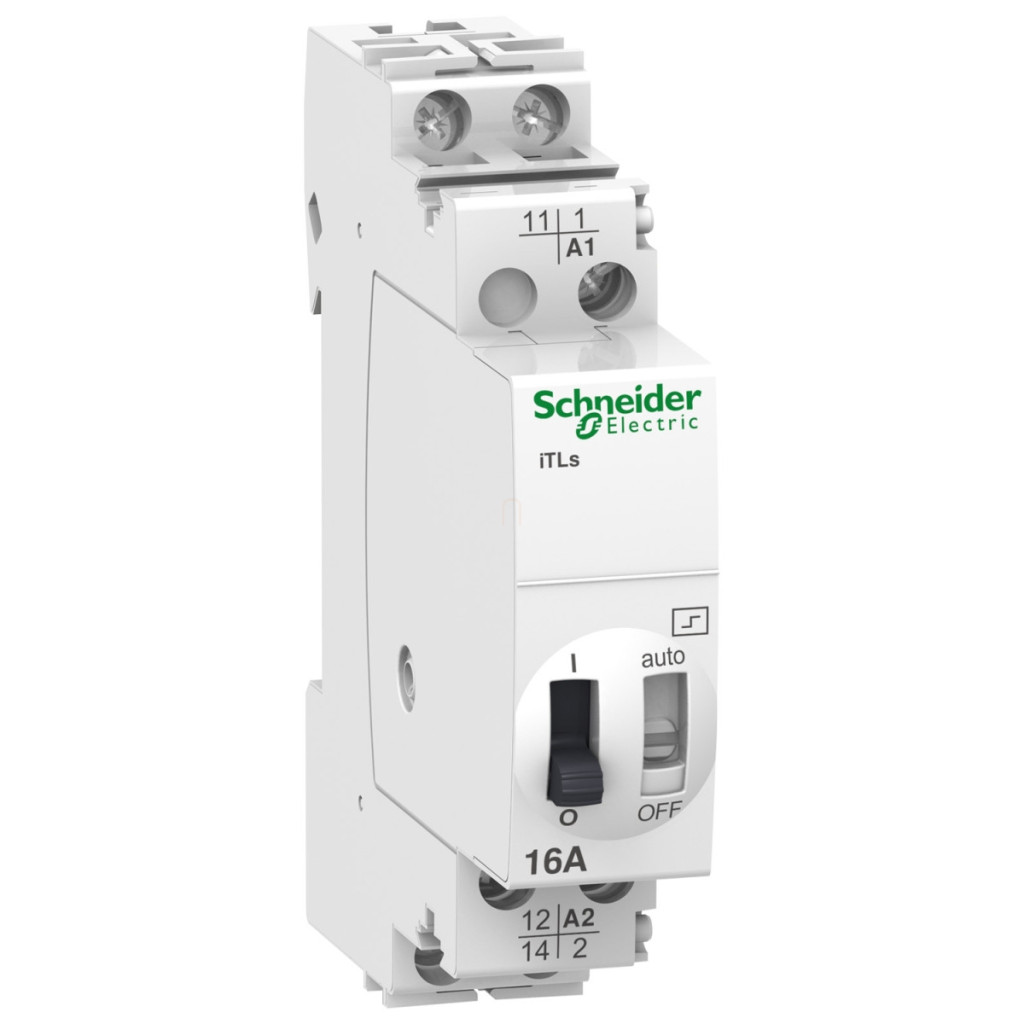

Releul de impuls Schneider Electric Acti9 iTL seria A9C32811 este un dispozitiv de comutare versatil, conceput în principal pentru sarcini de control de la distanță. Acest releu de impuls cu un singur pol (1P), cu o singură contact normal deschis (1NO) este perfect adaptat cerințelor de control de la distanță ale sistemelor electrice moderne, are un curent nominal de 16 amperi și poate fi utilizat într-o gamă largă de aplicații.
O caracteristică remarcabilă a releului cu impulsuri A9C32811 este tensiunea sa dublă de control: poate fi acționat cu tensiune alternativă de 230-240 V CA pe o rețea de 50/60 Hz, precum și cu tensiune continuă de 110 V CC. Această flexibilitate permite utilizarea sa în diverse sisteme de control, fie că este vorba de control tradițional cu curent alternativ sau curent continuu. Funcția de semnalizare la distanță permite monitorizarea de la distanță a stării dispozitivului, ceea ce este deosebit de util în clădiri mai mari sau sisteme care acoperă mai multe camere. Releul de impulsuri Schneider Electric Acti9 iTLs oferă o gamă largă de opțiuni de control. În plus față de funcționarea cu bobină dezactivată, acesta acceptă și controlul de la distanță și manual, permițând adaptarea flexibilă la cerințele utilizatorului. Semnalul de control al impulsului poate fi utilizat în intervalul de la 50 ms la 1 s, iar butonul iluminat funcționează cu un consum de curent de 3 mA, asigurând o operare ușoară. Dispozitivul are, de asemenea, un indicator de stare ON/OFF, astfel încât starea actuală de funcționare este întotdeauna vizibilă. Tensiunea circuitului indicator acoperă o gamă extrem de largă: 24-240 V atât în modul CA, cât și în modul CC, cu un curent de ieșire de 0,01-6 A.
Releul de impulsuri iTLs oferă o frecvență de comutare remarcabilă: poate efectua până la 100 de operații de comutare pe zi și până la 5 pe minut, asigurând performanțe fiabile chiar și în condiții de utilizare intensivă. Durabilitatea sa electrică este, de asemenea, remarcabilă: 200.000 de cicluri în categoria AC-21 și 100.000 de cicluri în categoria AC-22. Dispozitivul montabil pe șină DIN are dimensiuni compacte - 84 mm înălțime, 18 mm lățime și 60 mm adâncime - și ocupă doar 2 x 9 mm spațiu pe șina de montare, fiind o soluție care economisește spațiu pentru dulapurile de comutație.
În ceea ce privește conexiunile, A9C32811 este echipat cu terminale tunel care acceptă mai multe tipuri de cabluri atât în circuitele de control, cât și în cele de alimentare: fire rigide de 0,5-4 mm², fire flexibile de 1-4 mm² cu sau fără manșoane. Lungimea liberă a cablului este de 11 mm, iar cuplul de strângere este de 1 N.m. Dispozitivul este compatibil cu multe alte produse Acti9, inclusiv modelele iATEt, iATL4, iATLc, iATLc+s, iATLm, iATLs, iATLz, iETL iTL 16, iATLc+c și iATL24, ceea ce facilitează integrarea în sistemele existente.
Schneider Electric Acti9 iTL - A9C32811 - releu de impuls cu funcție de semnalizare la distanță, 1P, 16A, 240VAC, date tehnice 110 V c.c.
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Tipul produsului: Releu de impulsuri
Denumirea scurtă a produsului: iTLs
Aplicație: Semnalizare la distanță
Număr de poli: 1P
Configurație contact: 1 NO (normal deschis)
Configurație contact auxiliar: 1 C/O (comutator)
Curent nominal: 16 A
Tip rețea: CA
Tensiune circuit de comandă: 230...240 V c.a. 50/60 Hz, 110 V c.c.
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V AC 50/60 Hz
Tip de control: Dezactivare bobină, Comandă la distanță și manuală
Tip semnal de comandă: Impuls
Frecvență de comutare: 100 comutări/zi, 5 comutări/minut
Durată impuls: 50 ms...1 s
Tip de comandă la distanță: Buton iluminat 3 mA
Semnalizare locală: Semnalizare ON/OFF
Tensiune circuit de semnalizare: CA: 24...240 V, CC: 24...240 V
Curent de ieșire de semnalizare: 0,01...6 A
Metodă de montare: Fixă
Bază de montare: Șină DIN
Pas de 9 mm: 2
Dimensiuni: 84 mm înălțime, 18 mm lățime, 60 mm adâncime
Caracteristici electrice
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni
Tipuri de conectori: Terminale de tip tunel pentru cabluri de diferite dimensiuni
Circuit de control: 0,5...4 mm² pentru cabluri rigide, 1...4 mm² pentru cabluri flexibile
Circuit de alimentare: 1,5...4 mm² pentru fire rigide și flexibile
Lungime de dezizolare a firelor: 11 mm
Cuplu de strângere: 1 N.m
Parametri de mediu
Standarde: EN 669-2-2, EN 669-1
Certificate: GOST, CCC
Mărci de calitate: KEMA, CEBEC, NF, IMQ, VDE
Nivel de zgomot: 60 dB
Protecție IP: IP20 (deschis), IP40 (în carcasă)
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55°C
Temperatură de funcționare: -20...50 °C
Temperatură de depozitare: -40...70 °C
