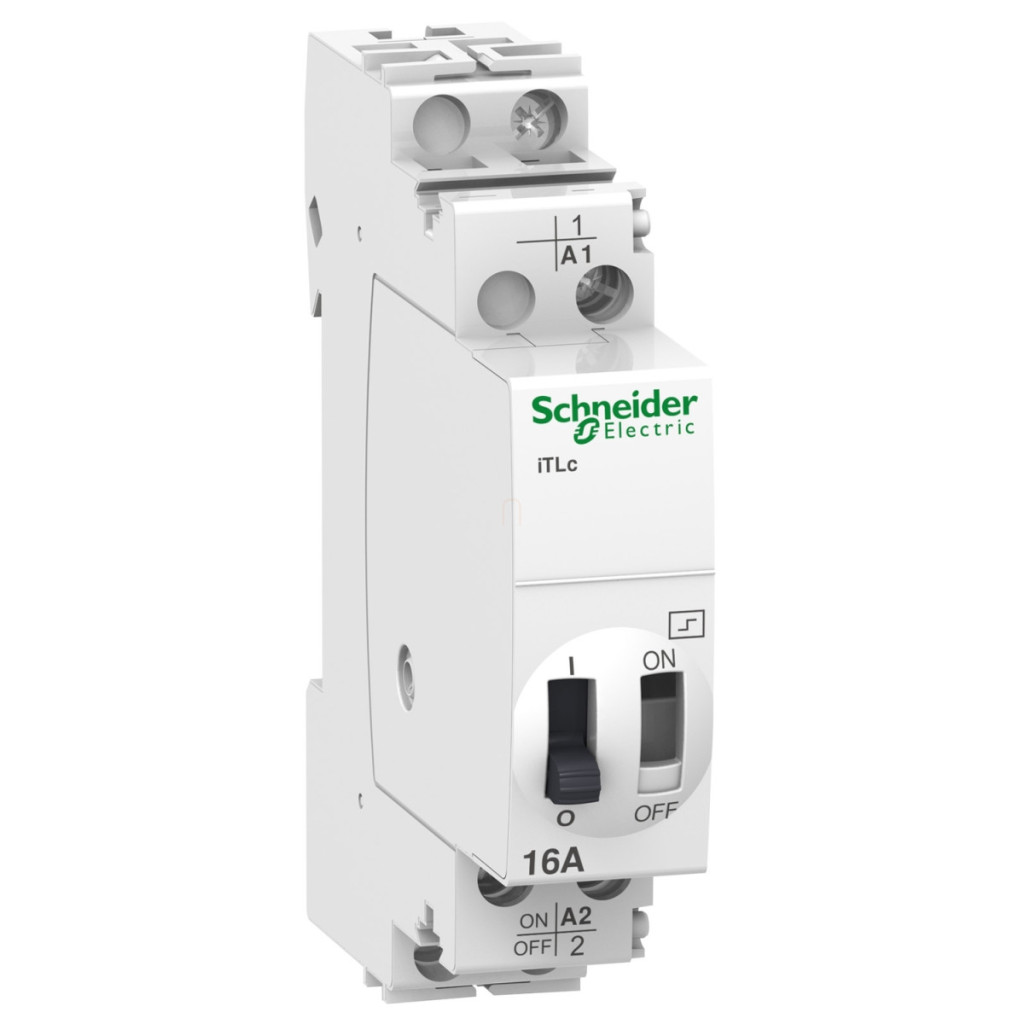

Releul de impuls Acti9 iTL seria A9C33811 este un dispozitiv de comutație de calitate superioară de la Schneider Electric, care permite controlul centralizat în sistemele electrice. Acest dispozitiv compact, 1P, este ideal pentru aplicații în care doriți să controlați același circuit din mai multe locații, cum ar fi scări, coridoare sau zone mai mari, unde iluminatul trebuie controlat de mai multe întrerupătoare. Parametrii tehnici ai releului de impuls Schneider Electric Acti9 iTLc asigură performanțe remarcabile. Dispozitivul are un curent nominal de 16 A, care este perfect potrivit pentru comutarea iluminatului și a altor circuite de uz general. Tensiunea circuitului de control de 230-240 VAC 50/60 Hz este compatibilă cu sistemele standard de alimentare cu energie electrică din Europa, permițând integrarea ușoară în sistemele existente. Releul are 1 contact NO (normal deschis) și, datorită funcției sale de control centralizat, poate fi controlat de la distanță folosind mai multe butoane. Timpul de impuls poate varia între 50 ms și 1 s, asigurând o funcționare flexibilă pentru o varietate de aplicații. Dispozitivul are un design modern și compact, măsurând doar 18 mm lățime (2 lățimi de modul), 84 mm înălțime și 60 mm adâncime. Montarea ușoară pe o șină DIN permite instalarea rapidă, iar indicatorul ON/OFF face ca starea curentă de comutare să fie ușor vizibilă. În plus față de controlul bobinei, este posibilă și funcționarea manuală. Releul de impulsuri A9C33811 permite 100 de operațiuni de comutare pe zi și 5 operațiuni de comutare pe minut, asigurând performanțe fiabile chiar și în condiții de utilizare intensivă. Durata de viață electrică este de 200.000 de cicluri pentru categoria AC-21 și 100.000 de cicluri pentru categoria AC-22, asigurând o funcționare pe termen lung, fără probleme. Specificațiile de mediu ale releului de impulsuri Schneider Electric A9C33811 sunt, de asemenea, demne de menționat. Dispozitivul poate fi utilizat la temperaturi de funcționare cuprinse între -20 °C și +50 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și +70 °C. Dispozitivul are protecție IP40 într-o cutie de montare închisă și protecție IP20 când este deschis. Gradul de poluare 3 și tropicalizarea 2 permit utilizarea pe scară largă în diferite condiții de mediu. Dispozitivul funcționează fiabil la 55 °C, chiar și la o umiditate relativă de 95 %. Protecția încorporată împotriva supratensiunii și durata de viață electrică ridicată garantează o calitate excelentă și fiabilitate pe termen lung.
Schneider Electric Acti9 iTL - A9C33811 - releu de impuls cu funcție de control central, 1P, 16A, 230 - 240VAC date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iTL
Denumirea scurtă a dispozitivului: iTLc
Tipul produsului: Releu cu impulsuri
Aplicație: Control centralizat
Caracteristici tehnice
Poli: 1P
Configurație contact: 1 NO (normal deschis)
Curent nominal [In]: 16 A
Tip rețea: CA
Tensiune circuit de control [Uc]: 230...240 V CA 50/60 Hz
Tensiune nominală de funcționare [Ue]: 250 V AC 50/60 Hz
Frecvența rețelei: 50/60 Hz
Caracteristici de control
Tip de control: Întrerupere bobină, Control de la distanță și manual
Tip semnal de control: Impuls
Frecvență de comutare: 100 operații de comutare/zi, 5 operații de comutare/minut
Durată impuls: 50 ms...1 s
Tip control de la distanță: Buton
Indicație locală: Indicație ON/OFF
Caracteristici mecanice
Metodă de montare: Fixă
Element de montare: Șină DIN
Diviziuni de 9 mm: 2
Înălțime: 84 mm
Lățime: 18 mm
Adâncime: 60 mm
Caracteristici electrice
Durată de viață electrică: AC-21: 200.000 de cicluri, AC-22: 100.000 de cicluri
Conexiuni
Lungime de dezizolare a cablului: 11 mm
Cuplu de strângere: 1 N.m
Conexiuni circuit de control: Blocuri terminale de tip tunel pentru fire rigide/flexibile de 0,5...4 mm²
Conexiuni circuit de alimentare: Blocuri terminale de tip tunel pentru 1,5...4 mm²
Caracteristici de mediu
Standarde: EN 669-2-2, EN 669-1
Certificate: GOST, CCC, VDE, NF, KEMA, CEBEC, IMQ
Nivel de zgomot: 60 dB
Nivel de protecție IP: IP20 (deschis), IP40 (în dulap închis)
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 95% la 55°C
Temperatură ambiantă - funcționare: -20...50 °C
Temperatura ambiantă - depozitare: -40...70 °C
Compatibilitate
Gamă de produse compatibile: Acti9 iATL4, Acti9 iATLs, Acti9 iATLz, Acti9 iETL iTL 16, Acti9 iATLc+c, Acti9 iATL24
