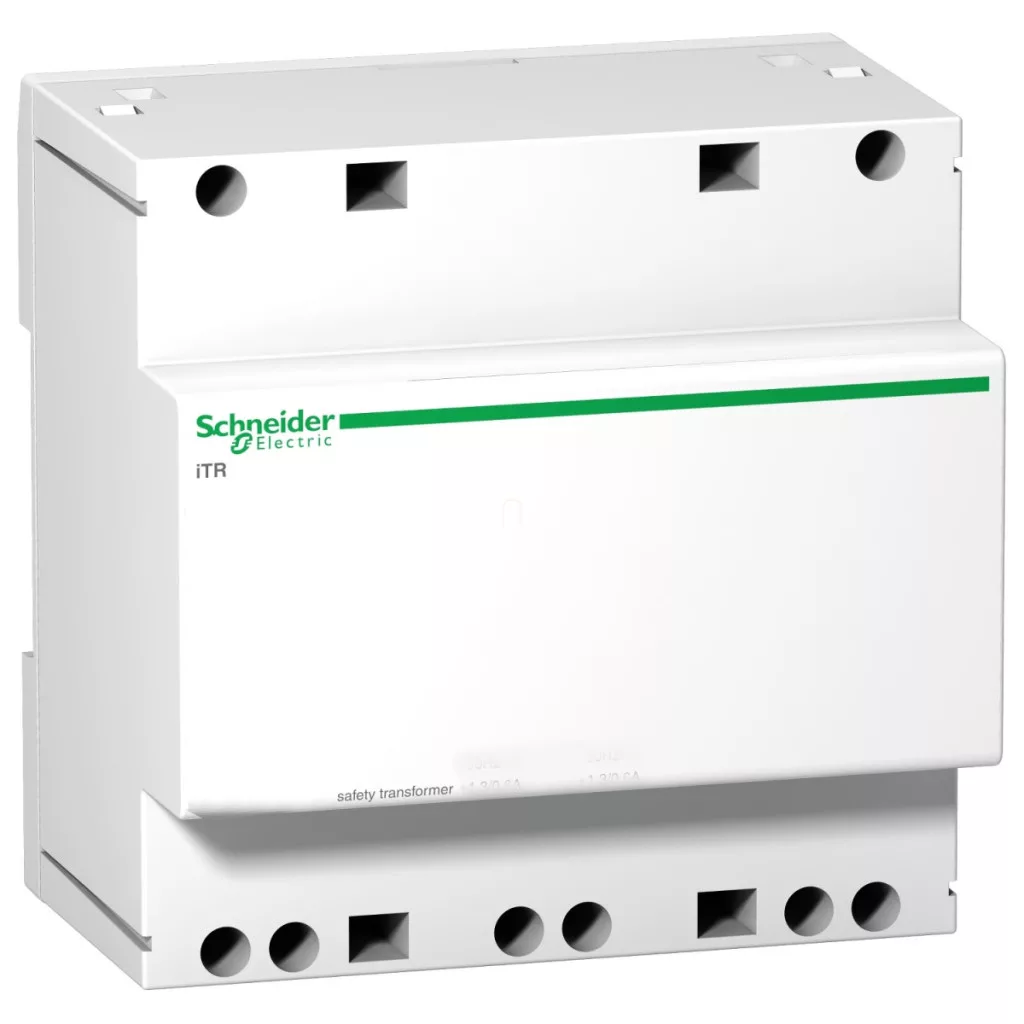

Transformatorul de siguranță Schneider Electric Acti9 iTR (A9A15222) este un transformator modular fiabil, care oferă o soluție ideală pentru alimentarea în siguranță a echipamentelor de joasă tensiune de 12 V sau 24 V. Acest dispozitiv de 63 VA montabil pe șină DIN este alegerea perfectă atât pentru mediile casnice, cât și pentru cele industriale, unde este necesară o sursă de alimentare de joasă tensiune. Transformatorul funcționează cu o tensiune de intrare de 230 V, 50-60 Hz și oferă două tensiuni de ieșire: 12 V sau 24 V, cu o precizie de ±5% în funcție de sarcină. Fără sarcină, valorile tensiunii de ieșire sunt de aproximativ 14 V și 28 V. O caracteristică specială a Acti9 iTR este protecția încorporată împotriva scurtcircuitelor, care sporește siguranța și fiabilitatea sistemului. Performanța modelului Schneider Electric A9A15222 depinde de temperatură. Deși poate furniza 63 VA la 35 °C, această valoare scade odată cu creșterea temperaturii: 59,85 VA la 40 °C, 50,4 VA la 50 °C, 37,8 VA la 55 °C și doar 28,35 VA la 60 °C. Această relație dintre temperatură și putere este un factor important în proiectare și instalare, în special în aplicații cu temperaturi ambientale ridicate. Transformatorul are dimensiuni compacte: 89 mm înălțime, 90 mm lățime și 60 mm adâncime, ocupând doar 10 x 9 mm spațiu pe o șină DIN. Carcasa albă se potrivește perfect cu celelalte componente din gama de produse Acti9 de la Schneider Electric. Conectarea se realizează cu ajutorul blocurilor terminale de tip tunel, care sunt potrivite pentru cabluri cu o secțiune maximă de 4 mm². Dispozitivul este conform cu standardele IEC 61558-2-6, EN 60742 și EN 61558-2-6 și este certificat NF. Cu capace opționale pentru blocurile terminale, dispozitivul are protecție împotriva supratensiunii de clasa II. Transformatorul poate fi utilizat într-un interval larg de temperaturi de funcționare, între -20 °C și 55 °C, iar temperatura de depozitare este între -25 °C și 80 °C.
Schneider Electric Acti 9 iTR - A9A15222 - Transformator de siguranță 63VA 230VAC 12 - 24VAC date tehnice
Informații generale
Tip transformator: Transformator de siguranță
Familia de produse: Acti9
Denumirea produsului: Acti9 iTR
Tipul produsului sau al componentei: Transformator
Denumirea scurtă a dispozitivului: iTR
Parametri tehnici
Tensiune nominală de funcționare: 230 V c.a. 50/60 Hz
Tensiune de ieșire: 12/24 V: +/-5% sub sarcină, 14/28 V: fără sarcină
Protecție la scurtcircuit la ieșire: Încorporată
Putere nominală: 63 VA
Tabel de reducere a puterii în funcție de temperatură:
- 63 VA la 35 °C
- 59,85 VA la 40 °C
- 50,4 VA la 50 °C
- 37,8 VA la 55 °C
- 28,35 VA la 60 °C
Date de montare
Metoda de montare: Fixă
Suprafață de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 10
Caracteristici fizice
Înălțime: 89 mm
Lățime: 90 mm
Adâncime: 60 mm
Culoare: Alb
Terminal conector auxiliar: Blocuri terminale de tip tunel 4 mm²
Condiții de mediu
Standarde: IEC 61558-2-6, EN 60742, EN 61558-2-6
Certificări produs: NF
Categorie de supratensiune: Clasa II cu capace opționale pentru blocuri terminale
Temperatura aerului ambiant în timpul funcționării: -20...55 °C
Temperatura aerului ambiant în timpul depozitării: -25...80 °C
