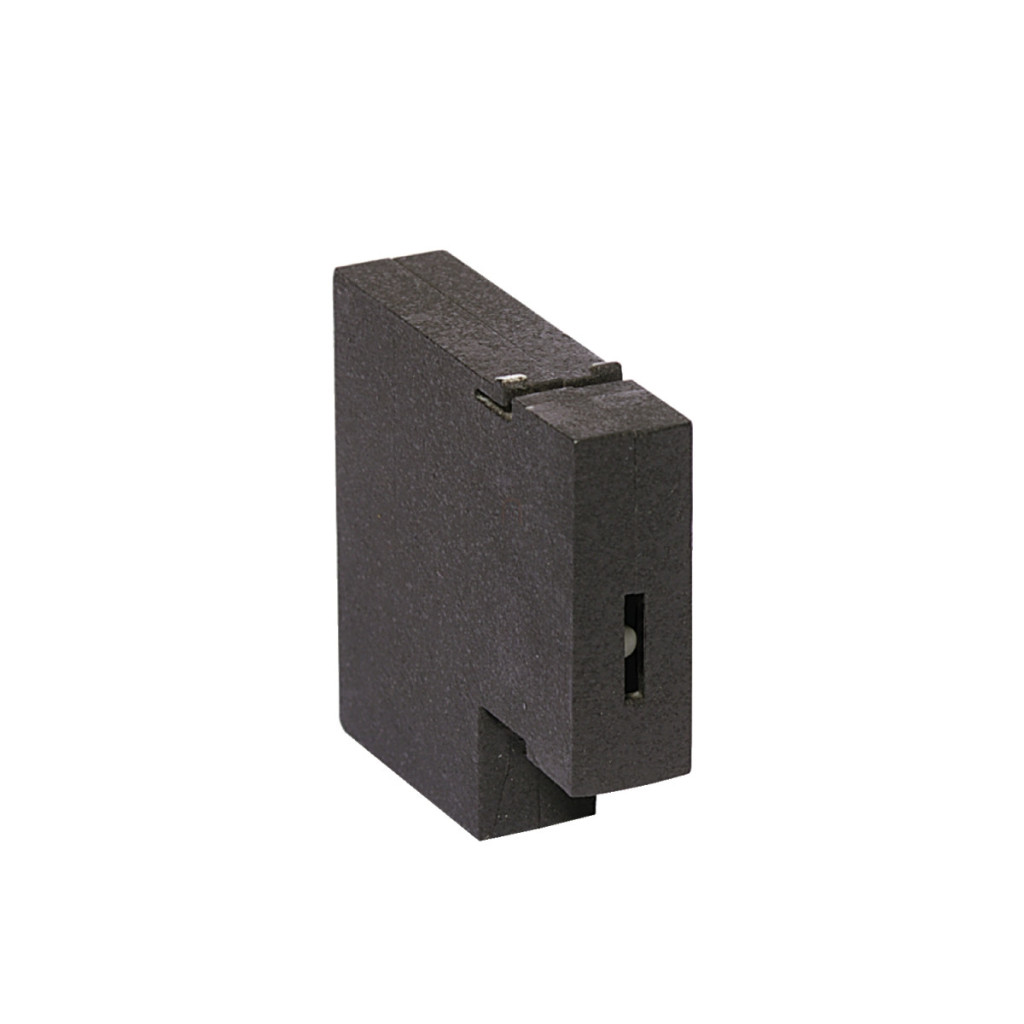

Schneider Electric Acti9 Vigi NG125 - 19058 este un contact auxiliar extrem de fiabil și profesional, utilizat pentru semnalarea defectelor în sistemele electrice. Acest contact auxiliar de tip SDV NO aparține familiei de produse Acti9 și este pe deplin compatibil cu dispozitivele de tip Vigi NG125. Este proiectat special pentru aplicații industriale și comerciale în care indicarea fiabilă a defectelor este esențială pentru o funcționare sigură. Produsul are un contact cu configurație NO (normal deschis) care poate fi utilizat la 250 V c.a. cu un curent între 0,1 A și 1 A la o frecvență de 50/60 Hz. Datorită dimensiunilor sale compacte - doar 8,8 mm lățime, 36 mm înălțime și 34,64 mm adâncime - ocupă un spațiu minim în dulapul de comutație. Această amprentă redusă (1 pas, adică 9 mm) este deosebit de valoroasă în mediile de instalare în care utilizarea spațiului este esențială. Contactul auxiliar Schneider Electric Acti9 Vigi NG125 - 19058 are proprietăți electrice excelente. Tensiunea nominală de izolare (Ui) este de 690 V c.a. 50/60 Hz, iar tensiunea nominală de impuls (Uimp) este de 8 kV. Acest nivel ridicat de izolație și rezistență la tensiune garantează o funcționare fiabilă chiar și în condiții extreme. Durata de viață electrică a contactului este de 10.000 de cicluri de comutare, ceea ce permite o funcționare fiabilă pe termen lung. Produsul este extrem de ușor de instalat, de tip plug-on, și trebuie instalat întotdeauna în amonte de dispozitivul principal. Conexiunea se realizează pe un bloc terminal care acceptă diferite secțiuni și tipuri de cabluri. Se pot utiliza atât cabluri flexibile, cât și rigide, cu o secțiune de 0,5-2,5 mm². Lungimea de dezizolare a cablului este de 10 mm, iar cuplul de strângere recomandat este de 1 Nm. Aceste detalii asigură o instalare rapidă și fiabilă. Contactul auxiliar Schneider Electric Acti9 Vigi NG125 - 19058 are proprietăți excelente de rezistență la mediul înconjurător. Are un grad de poluare de 3 și un design tropical de 2, astfel încât funcționează fiabil chiar și în medii umede și prăfuite. Intervalul de temperatură de funcționare este între -25 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Aceste caracteristici sunt deosebit de importante în locurile de instalare în care condițiile de mediu pot fi variabile sau extreme. Produsul Schneider Electric cu numărul de articol 19058 este alegerea ideală pentru toate aplicațiile în care indicarea imediată a defectelor, fiabilitatea și durata lungă de viață sunt de o importanță capitală.
Schneider Electric Acti9 NG125 - 19058 - Indicator de defect SDV - contact, NG125, NO date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Contact indicator de defect
Denumirea scurtă a dispozitivului: SDV NO
Configurația contactului: 1 NO
Curent nominal: AC-14 0,1...1 A la 250 V, AC 50/60 Hz
Pas de 9 mm: 1
Informații suplimentare
Compatibilitate: Acti9 Vigi NG125
Tensiune nominală de izolare: 690 V AC 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Metodă de montare: Plug-on
Locație de montare: În amonte (partea de intrare)
Înălțime: 36 mm
Lățime: 8,8 mm
Adâncime: 34,64 mm
Durată de viață electrică: 10.000 de cicluri
Conexiuni - blocuri terminale
Conector placă 1 cablu(e) 0,5...2,5 mm² - rigid
Conector placă 1 cablu(e) 0,5...1,5 mm² - flexibil
Conector placă 1 cablu(e) 0,5...1,5 mm² - flexibil cu manșon
Conector tablă 2 cablu(e) 2,5 mm² - rigid
Conector tablă 2 cablu(e) 2,5 mm² - flexibil
Conector placă 2 cablu(e) 1,5 mm² - cu ferule flexibile
Lungime de dezizolare a cablului: 10 mm
Cuplu de strângere: 1 N.m
Date privind mediul
Grad de contaminare: 3
Design tropical: 2
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
