Dispozitivul de protecție la tensiune zero Schneider Electric Acti9 NG125 seria MNx (19061) este un dispozitiv de siguranță electrică de calitate profesională utilizat în principal pentru protejarea sistemelor electrice industriale și comerciale împotriva defectelor de supracurent și scurtcircuit. Acest accesoriu specializat funcționează în intervalul 220-240 V c.a. 50/60 Hz și joacă un rol cheie în sistemul de protecție al echipamentelor electrice. Dispozitivul de eliberare la tensiune zero MNx aparține familiei de produse Acti9 NG125 și este pe deplin compatibil cu multe alte produse Schneider Electric, inclusiv Acti9 Vigi NG125, Acti9 NG125LMA, Acti9 NG125NA și tipurile de bază Acti9 NG125. Această unitate de eliberare are un tip de control standard și ocupă doar 4 x 9 mm spațiu pe șina DIN, permițând utilizarea eficientă a spațiului în dulapul de comutație. Produsul este disponibil sub numărul de articol 19061 și este fabricat utilizând tehnologia de fabricație fiabilă a Schneider Electric. Parametrii tehnici ai dispozitivului includ o tensiune nominală de izolație (Ui) de 690 V CA 50/60 Hz și o tensiune nominală de rezistență la impulsuri (Uimp) de 8 kV, care sunt conforme cu cerințele standardului EN/IEC 60947-2. Produsul are un indicator de funcționare care indică vizual starea dispozitivului. Instalarea este simplă: poate fi montat pe o șină DIN simetrică de 35 mm cu o metodă de montare fixă. Dimensiunile sale sunt compacte: 109 mm înălțime, 36 mm lățime și 55 mm adâncime. Durata sa de viață electrică este de 10.000 de cicluri de comutare, conform standardului EN/IEC 60947-2. Conexiunea oferă opțiuni flexibile: blocurile terminale pot fi utilizate pentru cabluri de diferite dimensiuni și tipuri. Produsul acceptă 1 bucată de cablu rigid de 0,5-2,5 mm², 1 conductor flexibil cu o secțiune transversală de 0,5-1,5 mm², 1 conductor flexibil cu o secțiune transversală de 0,5-1,5 mm² cu manșoane, 2 conductoare flexibile sau rigide cu o secțiune transversală de 2,5 mm² sau 2 conductoare flexibile cu o secțiune transversală de 1,5 mm² cu manșoane. Firele au o lungime de dezizolare de 10 mm, iar conectorii au un cuplu de strângere de 1 N.m. Aceste valori asigură o conexiune electrică adecvată și fiabilă pe termen lung. Produsul are un grad de protecție IP20 B și IP4 în conformitate cu EN/IEC 60947-2, care oferă o protecție adecvată împotriva prafului și umezelii. Parametrii săi de mediu includ gradul de poluare 3, categoria de supratensiune II și valoarea de tropicalizare 2, în conformitate cu EN/IEC 60947-2. Dispozitivul poate fi utilizat la 55 °C cu o umiditate relativă de 95% și are o gamă largă de temperaturi de funcționare: poate fi utilizat între -25 și +60 °C și depozitat între -40 și +85 °C. Acești parametri asigură funcționarea fiabilă a produsului chiar și în condiții de mediu extreme.

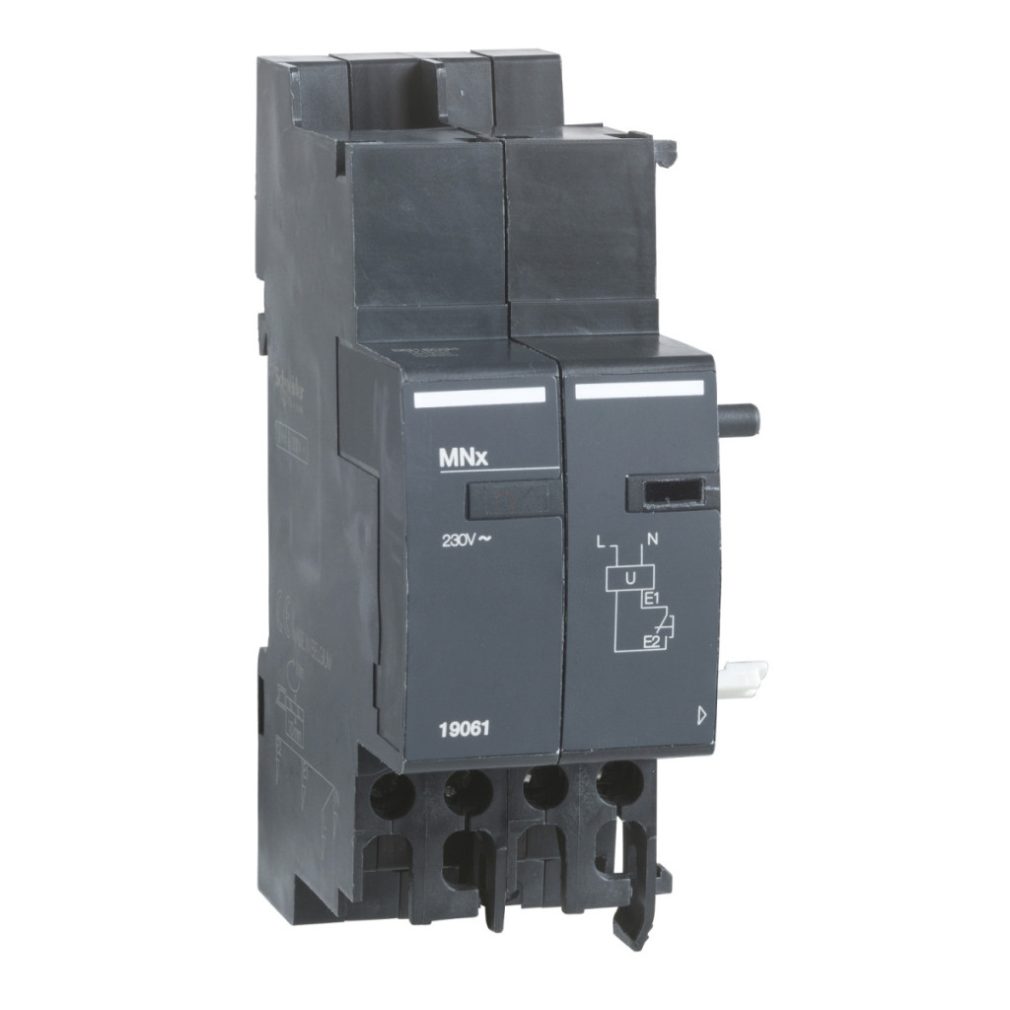

Schneider Electric Acti 9 NG125 - 19061 - MNx declanșare la tensiune zero, NG125, 220 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului sau al componentei: Dispozitiv de eliberare la tensiune zero
Denumirea scurtă a dispozitivului: MNx
Tensiunea circuitului de control: 220...240 V CA 50/60 Hz
Tip de control: Standard
Lățime modul 9 mm: 4
Informații suplimentare
Compatibilitate: Acti9 Vigi NG125, Acti9 NG125LMA, Acti9 NG125NA, Acti9 NG125
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform EN/IEC 60947-2
Indicație locală: Indicator de funcționare
Metodă de montare: Fixă
Suport de montare: Șină DIN simetrică de 35 mm
Dimensiuni și caracteristici
Înălțime: 109 mm
Lățime: 36 mm
Adâncime: 55 mm
Durată de viață electrică: 10.000 de cicluri conform EN/IEC 60947-2
Conexiuni
Conector terminal - 1 fir 0,5...2,5 mm² - rigid
Conector terminal - 1 fir 0,5...1,5 mm² - flexibil
Conector terminal - 1 fir 0,5...1,5 mm² - flexibil cu manșon
Conector terminal - 2 fire 2,5 mm² - flexibil
Conector terminal - 2 fire 2,5 mm² - rigid
Conector terminal - 2 fire 1,5 mm² - cu manșoane flexibile
Lungime de dezizolare a firului: 10 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Standarde: EN/IEC 60947-2
Grad de protecție IP: IP20 B conform EN/IEC 60947-2
IP4 conform EN/IEC 60947-2
Grad de poluare: 3 conform EN/IEC 60947-2
Categorie de supratensiune: II
Tropicalizare: 2 conform EN/IEC 60947-2
Umiditate relativă: 95% la 55 °C
Temperatura aerului ambiant în timpul funcționării: -25...60 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
