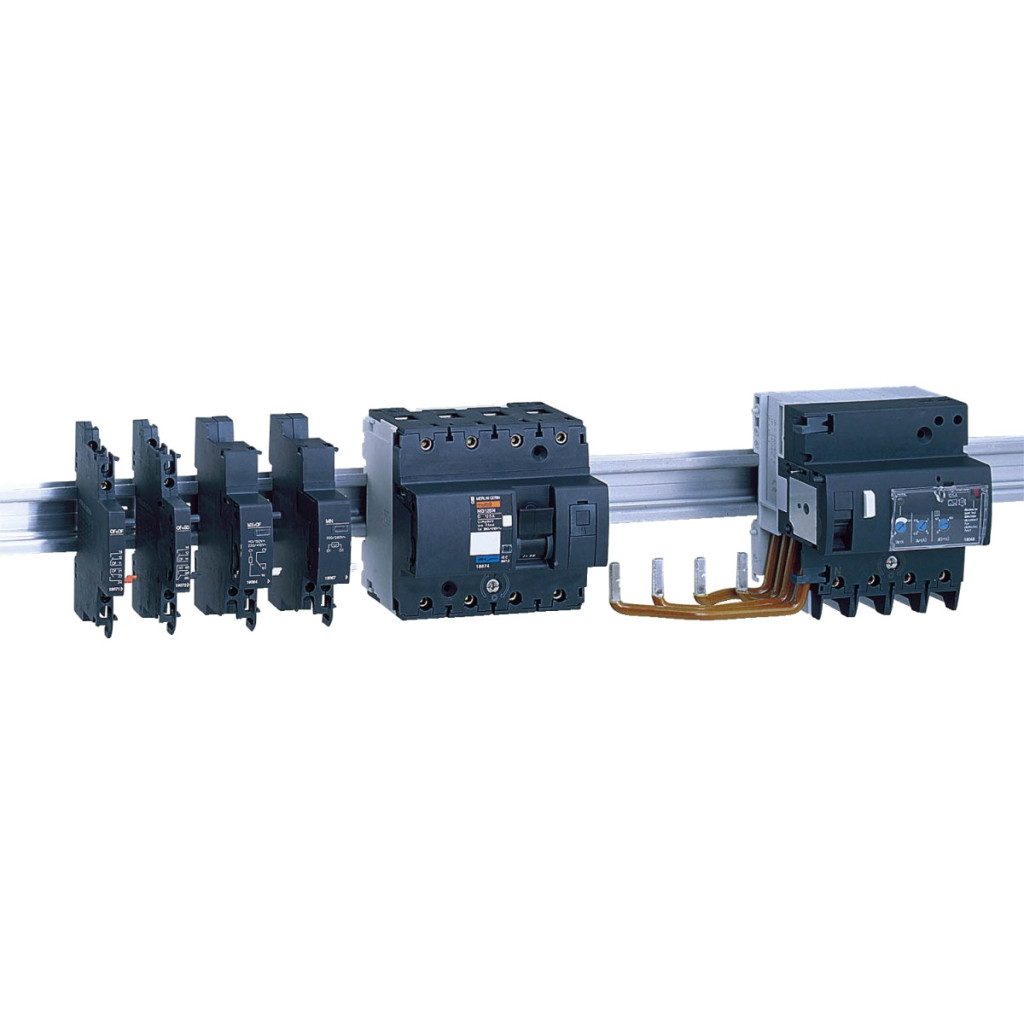

Dispozitivul de declanșare a curentului de lucru Schneider Electric Acti9 NG125 - 19064 - MX+OF este un dispozitiv electric extrem de fiabil, care joacă un rol important în protecția și controlul sistemelor electrice. Acest declanșator de tip shunt trip release are un contact OC (Open/Close), care permite operarea de la distanță a întrerupătorului de circuit și oferă feedback cu privire la starea acestuia. Produsul face parte din familia de produse Acti9, una dintre cele mai cunoscute familii de dispozitive modulare ale Schneider Electric. Dispozitivul MX+OF cu numărul de articol 19064 este compatibil cu dispozitivele Acti9 NG125, Acti9 Vigi NG125, Acti9 NG125LMA și Acti9 NG125NA. Dispozitivul de declanșare este extrem de flexibil în ceea ce privește curentul nominal: funcționează între 0,1 și 3 A la 415 V c.a., între 0,1 și 6 A la 240 V c.a. sau mai puțin și între 0,1 și 1 A la 130 V c.c. Tensiunea circuitului de control (Uc) poate fi de 230-415 V c.a. 50/60 Hz sau 110-130 V c.c. Configurația circuitului de semnal al dispozitivului este 1 C/O (contact de comutare), care poate fi utilizat în diverse moduri pentru diferite sarcini de control și semnalizare. În ceea ce privește specificațiile tehnice, trebuie menționat că tensiunea nominală de izolare (Ui) a declanșatorului este de 690 V CA 50/60 Hz, ceea ce este în conformitate cu standardul EN/IEC 60947-2. Tensiunea nominală de impuls (Uimp) a dispozitivului este de 8 kV, de asemenea în conformitate cu EN/IEC 60947-2. Dispozitivul de declanșare MX+OF are un indicator de acțiune care oferă feedback vizual cu privire la starea dispozitivului. Metoda de montare este fixă, iar produsul poate fi montat pe o șină DIN simetrică de 35 mm, ceea ce facilitează integrarea în dulapurile de distribuție sau tablourile de comandă existente. În ceea ce privește dimensiunile, are o înălțime de 106 mm, o lățime de 18 mm și o adâncime de 78 mm, ceea ce înseamnă o lățime de numai 2 module (pas de 9 mm). Durata de viață electrică este de 10.000 de cicluri, în conformitate cu standardul EN/IEC 60947-2. Produsul este extrem de flexibil în ceea ce privește conectarea: are conectori plat care permit diferite configurații de cabluri. Poate acomoda 1 x 0,5-2,5 mm² cablu rigid, 1 x 0,5-1,5 mm² cablu flexibil, 1 fir flexibil cu manșoane de 0,5-1,5 mm², 2 fire flexibile de 2,5 mm², 2 fire rigide de 2,5 mm² sau 2 fire flexibile cu manșoane de 1,5 mm². Lungimea de dezizolare a cablului este de 10 mm, iar cuplul de strângere este de 1 N.m. Din punct de vedere al mediului, produsul are clase de protecție IP20 B și IP4, poate fi utilizat într-un mediu cu grad de poluare 3, aparține categoriei de supratensiune II și are un grad de tropicalizare de 2. Umiditatea relativă este de 95% la 55°C, temperatura ambiantă de funcționare este între -25 și +60°C, iar temperatura de depozitare este între -40 și +85°C.
Schneider Electric Acti9 NG125 - 19064 - MX+OF declanșare curent de funcționare, NG125, 230 - 415 V c.a., 110 - 130 V c.c. date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului sau componentului: Dispozitiv de eliberare a curentului de lucru cu contact OC
Denumirea scurtă a dispozitivului: MX + OF
Configurația contactului de semnal: 1 C/O (comutare)
Curent nominal [In]: 0,1-3 A la 415 V AC; 0,1-6 A la ≤ 240 V c.a.; 0,1-1 A la 130 V c.c. Tensiune circuit de control [Uc]: 230-415 V c.a. 50/60 Hz; 110-130 V c.c.
Lățime modul 9 mm: 2
Informații suplimentare
Compatibilitate: Acti9 Vigi NG125, Acti9 NG125LMA, Acti9 NG125NA, Acti9 NG125
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV conform EN/IEC 60947-2
Indicație locală: Indicator de funcționare
Metodă de montare: Fixă
Suport de montare: Șină DIN simetrică de 35 mm
Caracteristici fizice
Înălțime: 106 mm
Lățime: 18 mm
Adâncime: 78 mm
Durată de viață electrică: 10.000 de cicluri conform EN/IEC 60947-2
Conexiuni
Tip conexiune: Conector plat - 1 fir 0,5-2,5 mm² - rigid
Conector plat - 1 fir 0,5-1,5 mm² - flexibil
Conector plat - 1 fir 0,5-1,5 mm² - flexibil cu manșon
Conector plat - 2 fire 2,5 mm² - flexibil
Conector plat - 2 fire 2,5 mm² - rigid
Conector plat - 2 fire 1,5 mm² - flexibil cu manșon
Lungime de dezizolare a firului: 10 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Standarde: EN/IEC 60947-2
Grad de protecție IP: IP20 B conform EN/IEC 60947-2; IP4 conform EN/IEC 60947-2
Grad de poluare: 3 conform EN/IEC 60947-2
Categorie de supratensiune: II
Tropicalizare: 2 conform EN/IEC 60947-2
Umiditate relativă: 95% la 55°C
Temperatura ambiantă de funcționare: -25-60°C
Temperatura ambiantă de depozitare: -40-85°C
