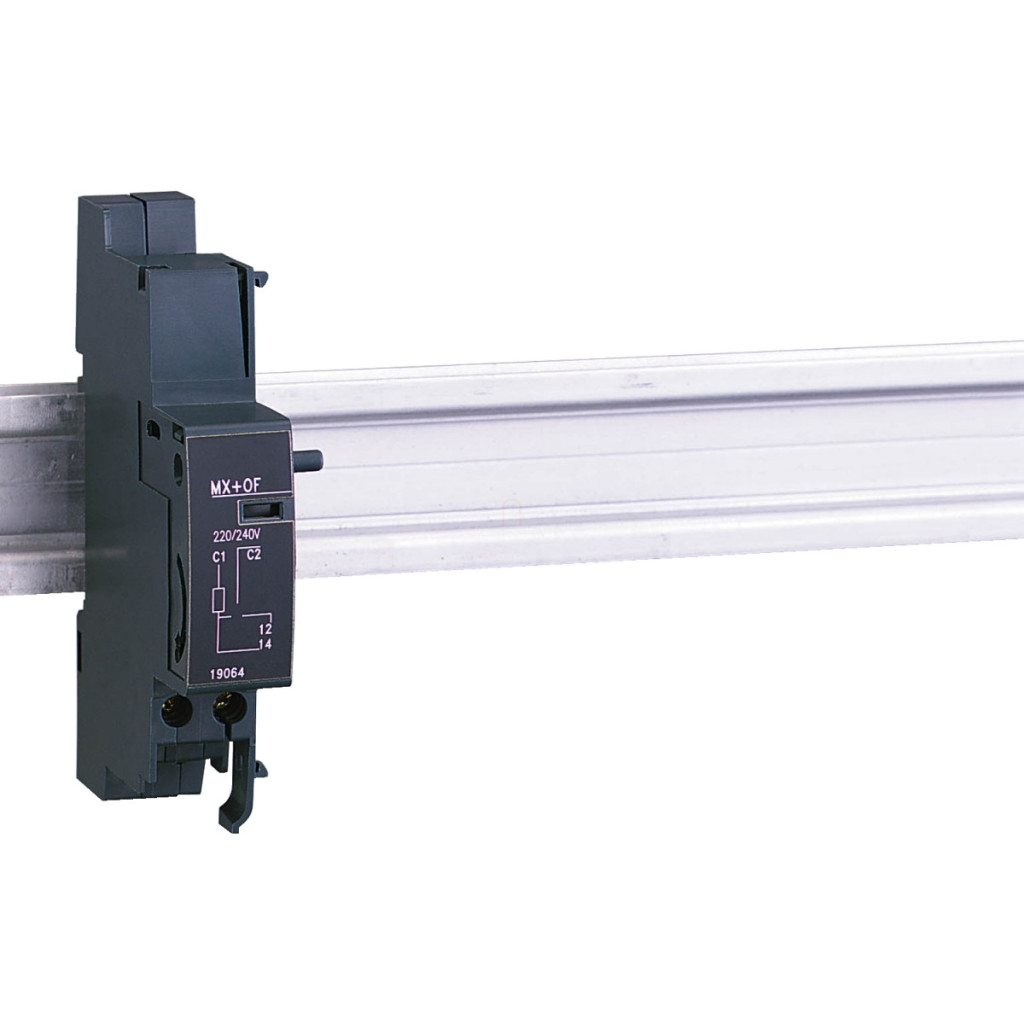

Dispozitivul de declanșare a curentului de lucru de tip MX+OF (19066) aparținând familiei Schneider Electric Acti 9 NG125 este o componentă esențială a echipamentelor profesionale de distribuție electrică. Acest dispozitiv compact de declanșare este un element important de siguranță în sistemele electrice moderne, permițând oprirea de la distanță a întrerupătorului de circuit. Unitatea de declanșare MX+OF combină funcțiile unei unități de declanșare a curentului de lucru (MX) și ale unui contact indicator de stare deschis/închis (OF) într-o singură unitate compactă, oferind o soluție de economisire a spațiului pentru dulapurile de comutație. Modelul cu tensiune de control de 24 V c.a./c.c. poate fi utilizat în mod flexibil în diverse medii de control. Dispozitivul are un curent nominal normal de 0,1-6 A pentru curent alternativ (≤240 V c.a.) și 0,1-3 A pentru aplicații cu curent continuu (≤48 V c.c.). Dispozitivul de declanșare a curentului de funcționare are 1 contact de semnal C/O, care oferă feedback privind starea întrerupătorului de circuit către sistemul de control. Dispozitivul MX+OF, cu numărul de piesă 19066, este complet compatibil cu întrerupătoarele Acti9 NG125, Acti9 NG125LMA, Acti9 NG125NA și Acti9 Vigi NG125. Dispozitivul are niveluri de protecție IP20B și IP4 în conformitate cu EN/IEC 60947-2 și are o tensiune nominală de impuls de 8 kV. De asemenea, merită subliniată durata sa de viață electrică excelentă, care este de 10.000 de cicluri de comutare conform standardului EN/IEC 60947-2, garantând o funcționare fiabilă pe termen lung. Dispozitivul Schneider Electric MX+OF cu numărul de referință 19066 este rapid și ușor de instalat - poate fi fixat pe o șină DIN simetrică de 35 mm cu montare fixă. Dispozitivul are o lățime de numai 2 module (18 mm), o înălțime de 105 mm și o adâncime de 78 mm. La terminale pot fi conectate mai multe tipuri de cabluri: cabluri rigide (0,5-2,5 mm²), cabluri flexibile (0,5-1,5 mm²) și cabluri flexibile cu manșoane (0,5-1,5 mm²). Dispozitivul este potrivit și pentru conectarea a două cabluri în paralel. Lungimea de dezizolare a cablului este de 10 mm, iar cuplul de strângere al terminalelor este de 1 Nm. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...+60 °C), asigurând o funcționare fiabilă în diverse condiții de mediu.
Schneider Electric Acti 9 NG125 - 19066 - MX+OF declanșare curent de lucru, NG125, 24 V c.a., 24 V c.c. date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Dispozitiv de eliberare a curentului de lucru cu contact indicator de stare deschis/închis
Abreviere: MX + OF
Compoziția contactului de semnal: 1 C/O
Curent nominal: 0,1-6 A ≤ 240 V AC, 0,1-3 A ≤ 48 V DC
Tensiune circuit de control: 24 V c.a. 50/60 Hz, 24 V c.c.
Lățime modul: 2 (9 mm)
Informații suplimentare
Compatibilitate: Acti9 Vigi NG125, Acti9 NG125LMA, Acti9 NG125NA, Acti9 NG125
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz (conform EN/IEC 60947-2)
Tensiune nominală de impuls: 8 kV (conform EN/IEC 60947-2)
Indicație locală: Indicator de funcționare
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Dimensiuni: 105 mm înălțime, 18 mm lățime, 78 mm adâncime
Durată de viață electrică: 10.000 de cicluri (conform EN/IEC 60947-2)
Conexiuni - terminale
Bloc terminal - 1 cablu(uri) 0,5-2,5 mm² - rigid
Bloc terminal - 1 cablu(uri) 0,5-1,5 mm² - flexibil
Bloc terminal - 1 cablu(uri) 0,5-1,5 mm² - flexibil cu manșon
Bloc terminal - 2 cabluri 2,5 mm² - flexibilă
Clemă din tablă - 2 cabluri 2,5 mm² - rigidă
Clemă din tablă - 2 cabluri 1,5 mm² - cu manșon flexibil
Lungime de dezizolare a cablului: 10 mm
Cuplu de strângere: 1 N.m
Mediu
Standarde: EN/IEC 60947-2
Grad de protecție IP: IP20 B (conform EN/IEC 60947-2), IP4 (conform EN/IEC 60947-2)
Grad de poluare: 3 (conform EN/IEC 60947-2)
Categorie de supratensiune: II
Tropicalizare: 2 (conform EN/IEC 60947-2)
Umiditate relativă: 95% la 55°C
Temperatura ambiantă în timpul funcționării: -25...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
