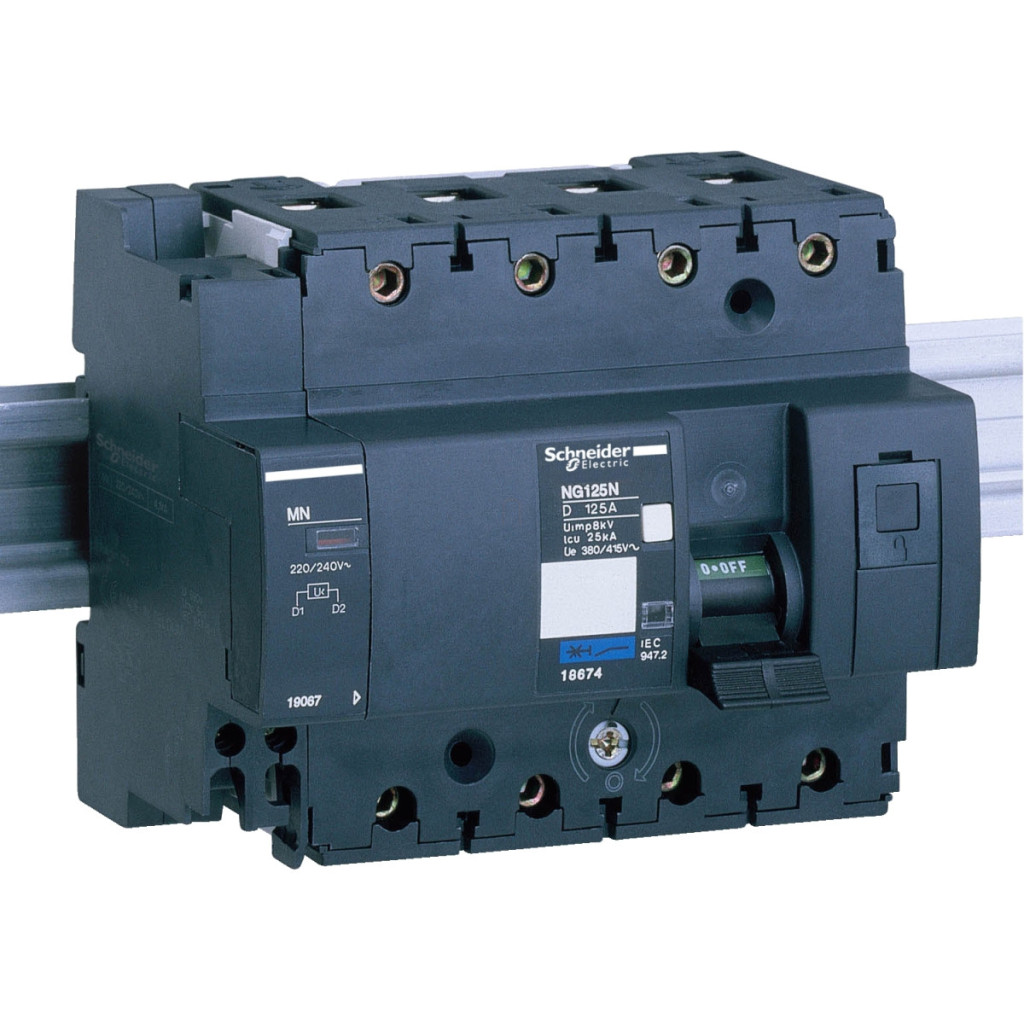

Dispozitivul de declanșare la tensiune zero Schneider Electric Acti9 NG125 MN (număr articol: 19067) este un accesoriu electric profesional dezvoltat special pentru seria de întrerupătoare automate miniaturale Schneider Acti9 NG125. Această componentă are o funcție de siguranță de bază: întrerupe circuitul atunci când tensiunea de rețea scade sub valoarea setată, protejând astfel echipamentul de condiții de subtensiune dăunătoare și de defecțiuni rezultate. Dispozitivul de eliberare la tensiune zero funcționează cu o tensiune de control de 230-240 V c.a. la o frecvență de 50/60 Hz și are o funcție de control standard. Este compatibil cu întreaga familie Acti9, inclusiv cu seriile Acti9 Vigi NG125, Acti9 NG125LMA, Acti9 NG125NA și Acti9 NG125. Necesită doar 2 module (18 mm) de spațiu de instalare, oferind o soluție de economisire a spațiului pentru tablourile de distribuție. Această dimensiune compactă este deosebit de avantajoasă în spațiile înguste. Parametrii tehnici ai dispozitivului de eliberare la tensiune zero cu numărul de articol 19067 au fost optimizați special pentru aplicații industriale. Tensiunea nominală de izolare de 690 V c.a. și tensiunea de impuls de 8 kV sunt conforme cu standardul EN/IEC 60947-2. Dispozitivul are clase de protecție IP20B și IP4. Funcționează fiabil chiar și în condiții de mediu dificile: poate fi utilizat într-un interval de temperatură de la -25 °C la +60 °C, chiar și la o umiditate relativă de 95% (la 55 °C). Datorită gradului de poluare 3 și tropicalizării 2, este un dispozitiv robust și durabil, dovadă fiind durata de viață de 10.000 de cicluri de comutare. Pentru a facilita instalarea, Schneider Electric a echipat dispozitivul cu o metodă de montare care poate fi montată pe o șină DIN simetrică de 35 mm. Opțiunile de conectare sunt versatile: este potrivit pentru cabluri rigide cu o secțiune transversală de 0,5-2,5 mm² și cabluri flexibile cu o secțiune transversală de 0,5-1,5 mm², chiar și cu manșoane. Două cabluri pot fi conectate în paralel, permițând soluții flexibile de cablare. Lungimea de dezizolare a firelor este de 9-10 mm, iar cuplul de strângere al clemelor terminale este de 1 Nm.
Schneider Electric Acti9 NG125 - 19067 - MN declanșare la tensiune zero, NG125, 220 - 240 V c.a. date tehnice
Informații de bază
Familia de produse: Acti9
Tipul produsului: Dispozitiv de eliberare la tensiune zero
Denumire scurtă: MN
Tensiune circuit de control: 230...240 V CA 50/60 Hz
Tip de control: Standard
Lățime modul: 2 (unitate de 9 mm)
Compatibilitate
Acti9 Vigi NG125
Acti9 NG125LMA
Acti9 NG125NA
Acti9 NG125
Caracteristici tehnice
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz (conform EN/IEC 60947-2)
Tensiune nominală de rezistență la impulsuri: 8 kV (conform EN/IEC 60947-2)
Indicație locală: Indicator de funcționare
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Dimensiuni
Înălțime: 113 mm
Lățime: 18 mm
Adâncime: 78 mm
Caracteristici electrice
Durată de viață electrică: 10.000 de cicluri de comutare (conform EN/IEC 60947-2)
Conectori
Tip de conexiune:
- Conector plat - 1 fir 0,5...2,5 mm² - rigid
- Conector plat - 1 fir 0,5...1,5 mm² - flexibil
- Conector plat - 1 fir 0,5...1,5 mm² - flexibil cu manșon
- Conector plat - 2 fire 2,5 mm² - flexibil
- Conector plat - 2 fire 2,5 mm² - rigid
- Conector plat - 2 fire 1,5 mm² - cu ferule flexibile
Lungime de dezizolare a firului: 9 mm / 10 mm
Cuplu de strângere: 1 N.m
Condiții de mediu
Standarde: EN/IEC 60947-2
Protecție IP: IP20 B (conform EN/IEC 60947-2)
IP4 (conform EN/IEC 60947-2)
Grad de contaminare: 3 (conform EN/IEC 60947-2)
Categorie de supratensiune: II
Tropicalizare: 2 (conform EN/IEC 60947-2)
Umiditate relativă: 95% la 55°C
Intervalul de temperatură de funcționare: -25...60 °C
Intervalul de temperatură de depozitare: -40...85 °C
