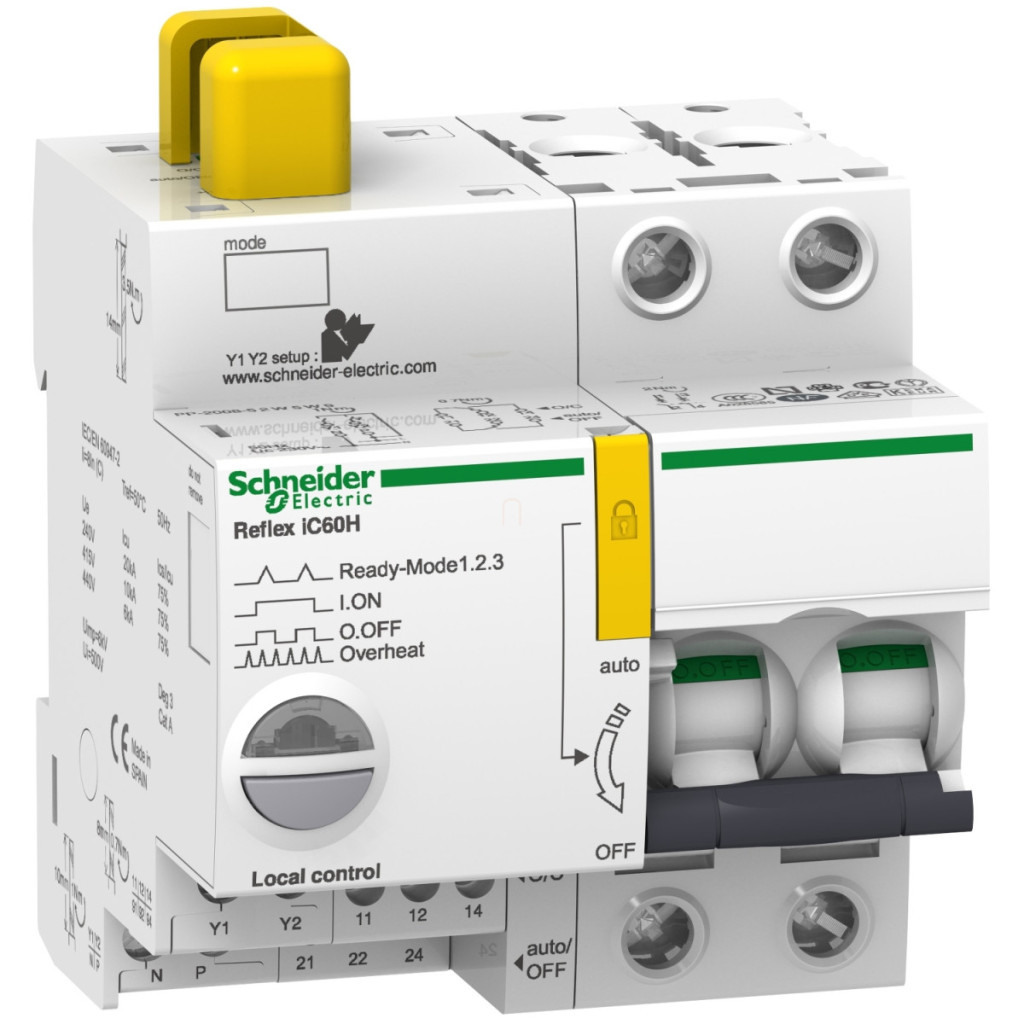

Întrerupătorul miniatural cu control integrat Schneider Electric Acti 9 seria Reflex iC60H Ti24 16 A 2P curba B (A9C64216) este un dispozitiv de protecție extrem de avansat, care combină funcțiile tradiționale ale întrerupătorului miniatural cu capacități de control de la distanță. Acest dispozitiv cu doi poli este ideal pentru aplicații în care sarcinile trebuie pornite și oprite de la distanță, asigurând în același timp protecția circuitului. Întrerupătorul Reflex iC60H are un curent nominal de 16 A și o caracteristică B, ceea ce îl face deosebit de potrivit pentru aplicații rezidențiale și comerciale în care este necesară o protecție fiabilă împotriva supracurentului. Dispozitivul are o capacitate de întrerupere de 30 kA la 220-240 V c.a. și 15 kA la 380-415 V c.a., în conformitate cu EN/IEC 60947-2. Tehnologia de declanșare termomagnetică oferă o protecție optimă atât împotriva suprasarcini lente, cât și împotriva scurtcircuitelor bruște. Datorită funcțiilor sale de control integrate, Reflex iC60H acceptă diverse moduri de control: control de la distanță bazat pe impulsuri, control continuu și comutare manuală tradițională cu butonul ON/OFF. Tensiunea circuitului de control poate funcționa la o varietate de valori: 230 V CA, 24 V CA, 48 V CA, 24 V CC sau 48 V CC. Mai mulți indicatori LED oferă informații despre starea dispozitivului: un LED verde indică faptul că dispozitivul este pornit, un LED intermitent indică starea de așteptare sau supraîncălzire, un LED roșu avertizează asupra unei defecțiuni, iar un LED intermitent indică faptul că dispozitivul este declanșat. Acest sistem complex de feedback permite determinarea imediată și fără ambiguitate a stării dispozitivului. Întrerupătorul Reflex iC60H poate fi montat pe o șină DIN simetrică de 35 mm și are dimensiuni compacte: 84 mm înălțime, 81 mm lățime și 77 mm adâncime. Dispozitivul este de culoare albă și este compatibil și cu sistemele PLC, ceea ce extinde și mai mult posibilitățile de automatizare. Durata sa de viață mecanică este de 50.000 de cicluri de comutare, iar durata de viață electrică cu sarcină AC-1 este, de asemenea, de 50.000 de cicluri. O altă caracteristică practică este că poate fi blocat în poziția OFF, împiedicând astfel pornirea accidentală sau neautorizată. Gradul de protecție IP20 oferă o protecție adecvată pentru utilizarea în medii interioare normale.
Schneider Electric Acti 9 Reflex iC60H - A9C64216 - control întrerupător circuit încorporat, 2P, B, 16A date tehnice
Caracteristici principale
Domeniu de aplicare: Control, Distribuție
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumirea scurtă a produsului: Reflex iC60H
Tipul produsului sau al componentei: Întrerupător cu control integrat
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Cod caracteristic: B
Caracteristici suplimentare
Curent nominal [In]: 16 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: H
Capacitate de întrerupere: 30 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
15 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație [Ui]: 500 V c.a. Indicarea poziției contactului: Da Tipul de comandă: Comandă de la distanță cu impuls, Comandă de la distanță cu comandă continuă, Comutator, Buton ON/OFF Buton ON/OFF
Tip semnal de control: Menținut, Menținut tensiune foarte joasă, Impuls
Indicator local: LED intermitent: dispozitiv gata, LED intermitent: dispozitiv supraîncălzit, LED roșu: defect, LED verde: dispozitiv pornit, LED intermitent: dispozitiv declanșat
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz, 24 V c.a. 50/60 Hz, 48 V c.a. 50/60 Hz, 24 V c.c., 48 V c.c.
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 9
Înălțime: 84 mm
Lățime: 81 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Opțiune de blocare: Blocabil
Descrierea opțiunilor de blocare: Blocare în poziția OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40°C
