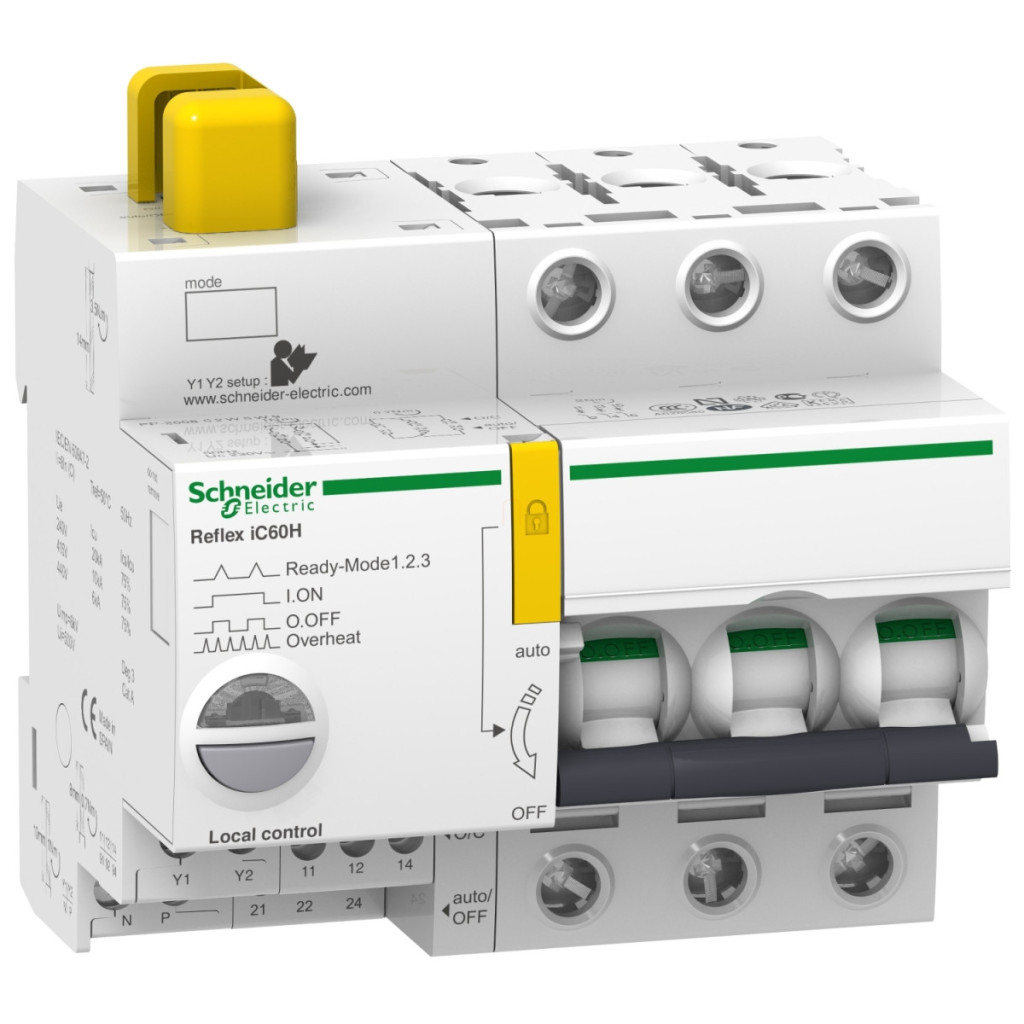

Întrerupătorul automat miniatural cu control integrat Reflex iC60H Ti24 25 A 3P B din seria Acti9 de la Schneider Electric este un produs electric extrem de versatil și fiabil, ideal atât pentru aplicații industriale, cât și comerciale. Dispozitivul, cu numărul de piesă A9C64325, combină funcțiile de protecție ale întrerupătoarelor tradiționale cu capacități de control de la distanță, ceea ce îl face deosebit de util în sisteme automatizate, clădiri inteligente sau rețele electrice monitorizate de la distanță. În ciuda designului său compact, Reflex iC60H oferă performanțe ridicate. Cu un curent nominal de 25 amperi și o curbă caracteristică B, acest întrerupător miniatural cu 3 poli este ideal pentru protejarea diverselor dispozitive și circuite electrice. Capacitatea de întrerupere de 30 kA la 220-240 V c.a. și 15 kA la 380-415 V c.a. (în conformitate cu EN/IEC 60947-2) asigură că dispozitivul poate gestiona în mod eficient suprasarcini și scurtcircuite. Tehnologia de declanșare termodinamică garantează o funcționare fiabilă, în timp ce opțiunile de control integrate oferă o flexibilitate excepțională pentru gestionarea sistemului. Una dintre caracteristicile remarcabile ale dispozitivului este suportul pentru moduri de control versatile. Reflex iC60H poate fi controlat de la distanță cu o comandă continuă sau impuls, și are, de asemenea, un comutator local ON/OFF. În ceea ce privește tensiunea circuitului de control, este compatibil cu sistemele de 230 V c.a., 24 V c.a., 48 V c.a., 24 V c.c. și 48 V c.c., ceea ce îl face ușor de integrat în aproape orice infrastructură existentă. Tipul semnalului de control poate fi continuu, continuu cu tensiune foarte scăzută sau impuls, mărind și mai mult gama de aplicații. Compatibilitatea sa cu PLC-ul Reflex iC60H permite integrarea acestuia în sisteme avansate de automatizare, ceea ce este deosebit de avantajos în medii industriale sau clădiri inteligente. LED-urile care indică starea dispozitivului ajută utilizatorul: un LED roșu indică o defecțiune, un LED intermitent indică supraîncălzirea dispozitivului, un LED verde indică starea de pornire, în timp ce diferite modele de intermitență indică starea de declanșare sau starea de așteptare a dispozitivului. Dispozitivul este montat pe o șină DIN simetrică de 35 mm și are dimensiuni compacte: 84 mm înălțime, 99 mm lățime și 77 mm adâncime. Carcasa albă se potrivește cu ușurință în orice dulap de comutare. Durabilitatea mecanică de 50.000 de cicluri și durabilitatea electrică de 50.000 de cicluri (AC 50 Hz) în categoria AC-1 asigură o durată lungă de viață. Gradul de protecție IP20 oferă o protecție adecvată împotriva obiectelor solide, iar dispozitivul funcționează în mod fiabil la 40 °C, chiar și în condiții de poluare de gradul 3 și umiditate relativă de până la 93%. Opțiunea de blocare a dispozitivului și posibilitatea de a-l bloca când este oprit sporesc și mai mult securitatea și împiedică utilizarea neautorizată.
Schneider Electric Acti 9 Reflex iC60H - A9C64325 - control întrerupător de circuit încorporat, 3P, B, 25A date tehnice
Caracteristici principale
Aplicație dispozitiv: Control, Distribuție
Familia de produse: Acti9
Denumire produs: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60H
Tipul produsului sau al componentei: Întrerupător de circuit cu control integrat
Descrierea polilor: 3P
Număr de poli protejați: 3
Tip de rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Cod curba caracteristică: B
Informații suplimentare
Curent nominal [In]: 25 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: H
Capacitate de rupere: 30 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
15 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolare [Ui]: 500 V c.a.
Indicator de poziție a contactului: Da
Tip de comandă: Comandă la distanță cu comandă continuă
Comutator
Comandă de la distanță cu impuls
Buton ON/OFF
Tip semnal de comandă: Continuu
Tensiune extra-joasă continuă
Impuls
Indicatori locali: LED roșu: defecțiune
LED intermitent: supraîncălzire dispozitiv
LED verde: dispozitiv PORNIT
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv gata
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Metoda de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 11
Înălțime: 84 mm
Lățime: 99 mm
Adâncime: 77 mm
Culoare: Alb
Durabilitate mecanică: 50.000 de cicluri
Durabilitate electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Blocabil cu lacăt
Descrierea opțiunilor de blocare: Lacăt în poziție OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
