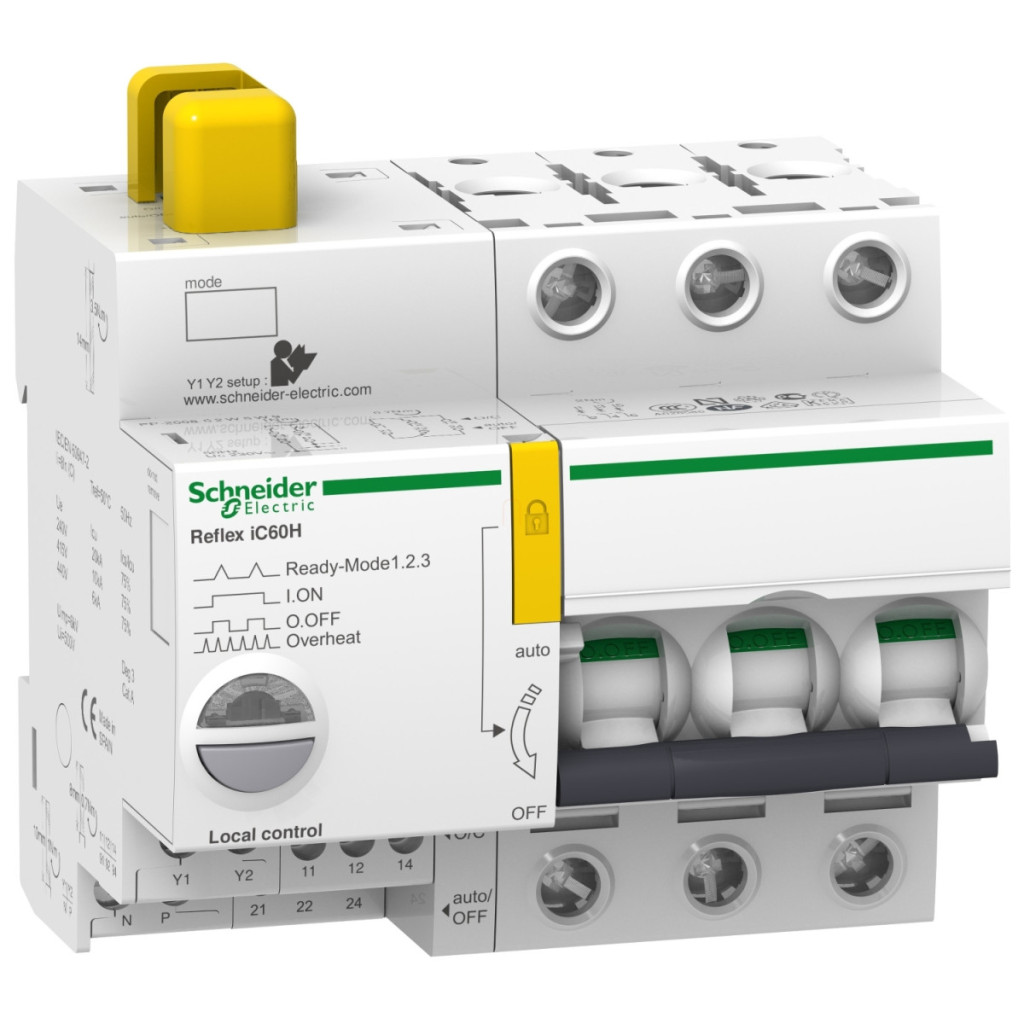

Întrerupătorul miniatural încorporat Schneider Electric Acti 9 Reflex iC60H Ti24 este un produs inovator care combină funcțiile tradiționale ale întrerupătorului cu avantajele controlului de la distanță. Modelul A9C65316 este soluția ideală pentru sistemele moderne de distribuție electrică, în care controlul de la distanță și protecția fiabilă a circuitului sunt aspecte importante. Întrerupătorul de circuit cu 3 poli, cu caracteristică C, proiectat pentru un curent nominal de 16 A, combină tehnologia tradițională de declanșare termomagnetică cu opțiuni avansate de control. Această combinație permite controlul dispozitivului nu numai manual, ci și de la distanță, ceea ce este deosebit de util în medii industriale sau în sisteme de automatizare a clădirilor. Dispozitivul are un cod de capacitate de rupere H, ceea ce înseamnă un curent de scurtcircuit de 30 kA la 220-240 V c.a. și 15 kA la 380-415 V c.a., în conformitate cu standardul EN/IEC 60947-2. Disjunctorul Reflex iC60H Ti24 acceptă mai multe moduri de control: puteți utiliza butoanele ON/OFF pentru intervenție directă sau puteți utiliza controlul continuu, controlul impulsurilor și controlul comutării. Circuitul de control poate fi acționat la diferite tensiuni: 230 V c.a., 24 V c.a., 48 V c.a. la 50/60 Hz și 24 V c.c. sau 48 V c.c. Starea dispozitivului este indicată de LED-uri clar vizibile: LED-ul roșu indică o stare de defect, LED-ul intermitent indică faptul că dispozitivul este gata sau se supraîncălzește, în timp ce LED-ul verde indică faptul că dispozitivul este pornit. O caracteristică deosebit de utilă este indicatorul LED intermitent în starea declanșată, care ajută la depanare. Disjunctorul este ușor de instalat, poate fi montat pe o șină DIN simetrică de 35 mm și are dimensiuni compacte: 84 mm înălțime, 99 mm lățime și 77 mm adâncime. Carcasa albă se potrivește bine în majoritatea dulapurilor de comutație. Durabilitatea mecanică este excelentă, dispozitivul garantând 50.000 de cicluri de funcționare, în timp ce din punct de vedere electric, durata de viață preconizată este, de asemenea, de 50.000 de cicluri în categoria de comutare AC-1. Dispozitivul de protecție încorporat este compatibil cu sistemele PLC, ceea ce sporește și mai mult potențialul său de aplicații în domeniul automatizării industriale. Gradul de protecție IP20 al întrerupătorului automat oferă protecție de bază la atingere, în timp ce gradul de poluare 3 și designul tropical 2 indică faptul că dispozitivul poate funcționa în mod fiabil chiar și la 40 °C cu o umiditate relativă de 93%. Un avantaj suplimentar al întrerupătorului A9C65316 Reflex iC60H este opțiunea de blocare în poziția OFF, care crește siguranța lucrărilor de întreținere prin prevenirea reconectării accidentale.
Schneider Electric Acti 9 Reflex iC60H - A9C65316 - date tehnice privind controlul întrerupătorului de circuit încorporat
Caracteristici principale
Aplicația dispozitivului: Control, distribuție
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60H
Tipul produsului: Dispozitiv de control încorporat pentru întrerupător automat miniatural
Descrierea polilor: 3P
Număr de poli protejați: 3
Tip rețea: CA
Tehnologie unitate de declanșare:Termomagnetic Tip curba: C Date suplimentare Curent nominal [In]: 16 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: H
Capacitate de rupere: 30 kA Icu 220...240 V c.a. 50/60 Hz, conform EN/IEC 60947-2
15 kA Icu 380...415 V c.a. 50/60 Hz, conform EN/IEC 60947-2
Tensiune nominală de izolație [Ui]: 500 V c.a.
Indicator de poziție a contactului: Da
Tip de comandă: Buton ON/OFF
Telecomandă cu comandă continuă
Telecomandă cu impuls
Comutator de schimbare
Tip semnal de control: Tensiune extra-joasă continuă
Impuls
Continuu
Indicație locală: LED roșu: defect
LED intermitent: dispozitiv gata
LED intermitent: dispozitiv supraîncălzit
LED verde: dispozitiv pornit
LED intermitent: dispozitiv declanșat
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz frecvență
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 11
Înălțime: 84 mm
Lățime: 99 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Blocabil
Descrierea opțiunilor de blocare: Lacăt în poziție OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Mediu
Nivel de protecție IP: IP20 conform IEC 60529
Grad de contaminare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
