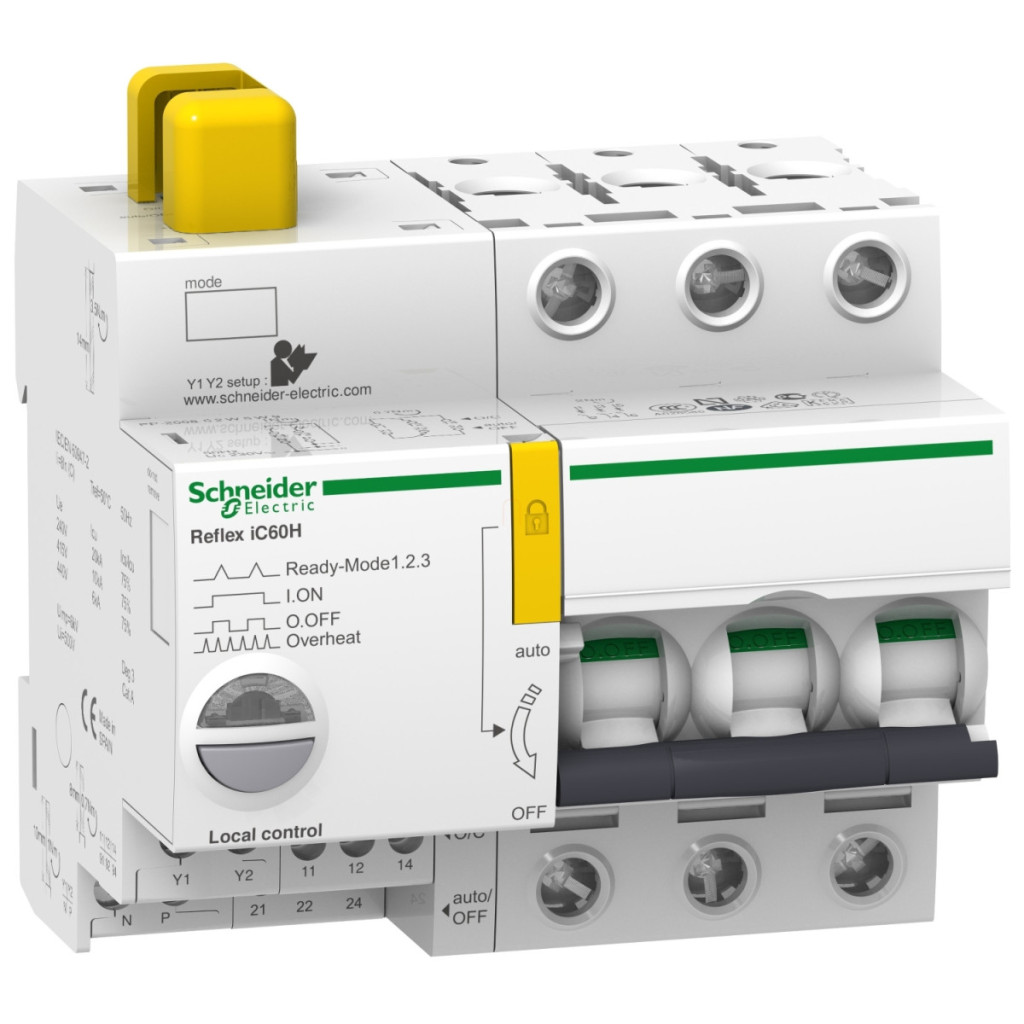

Întrerupătorul miniatural cu control integrat Schneider Electric Reflex iC60H Ti24 este un membru inovator al familiei de produse Acti9, combinând funcțiile unui întrerupător miniatural tradițional cu controlul de la distanță integrat. Dispozitivul A9C65325 este deosebit de potrivit pentru sistemele electrice din clădirile industriale și comerciale, unde comutarea și monitorizarea de la distanță sunt esențiale. Întrerupătorul miniatural Reflex iC60H Ti24 3P C25 are un curent nominal de 25 A, un design cu 3 poli și o caracteristică C, care oferă protecție universală pentru diverse sarcini. Produsul are o capacitate de întrerupere remarcabilă: 30 kA la 220-240 V și 15 kA la 380-415 V, care respectă standardul EN/IEC 60947-2. Acest cod de capacitate de rupere de tip H oferă o protecție excelentă împotriva supracurentului și a scurtcircuitelor, chiar și în medii industriale. Tehnologia de declanșare termomagnetică utilizată în produs funcționează în mod fiabil în diverse condiții de mediu, la frecvențe de rețea de 50/60 Hz. Întrerupătorul miniatural Reflex iC60H Ti24 oferă opțiuni versatile de control de la distanță. Poate fi controlat prin comandă continuă, impuls sau semnal de joasă tensiune. Tensiunea circuitului de control este extrem de flexibilă: suportă tensiuni de 24 V, 48 V și 230 V c.a. la 50/60 Hz, precum și tensiuni de 24 V și 48 V c.c. Starea este indicată local de LED-uri, care semnalizează starea de așteptare, pornire, declanșare, defect și supraîncălzire. Butonul ON/OFF, comutatorul de schimbare și opțiunile de control de la distanță contribuie la flexibilitatea excepțională a produsului. Întrerupătorul miniatural Reflex iC60H poate fi montat pe o șină DIN simetrică de 35 mm și are dimensiuni compacte: 84 mm înălțime, 99 mm lățime și 77 mm adâncime. Este disponibil în culoarea albă și are o durabilitate mecanică și electrică ridicată, garantând 50.000 de cicluri. Produsul are protecție IP20 conform IEC 60529 și poate fi utilizat în medii cu un grad de poluare de 3. Poate fi blocat când este oprit pentru a preveni funcționarea neautorizată. Dispozitivul este compatibil cu PLC-uri, iar protecția împotriva defectelor la împământare poate fi conectată la acesta ca un bloc separat. Întrerupătorul miniatural Schneider Electric A9C65325 funcționează în mod fiabil la 40 °C și până la 93 % umiditate relativă și are un grad de tropicalizare de 2.
Schneider Electric Acti 9 Reflex iC60H - A9C65325 - control întrerupător de circuit încorporat, 3P, C, 25A date tehnice
Caracteristici generale
Aplicație dispozitiv: Control, distribuție
Familia de produse: Acti9
Denumire produs: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60H
Tipul produsului sau al componentei: Întrerupător de circuit integrat
Descrierea polilor: 3P
Număr de poli protejați: 3
Tip de rețea: CA
Tehnologie unitate de declanșare:Termomagnetică Cod curba: C Date tehnice Curent nominal [In]: 25 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: H
Capacitate de rupere: 30 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
15 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație [Ui]: 500 V c.a.
Indicator de poziție contact: Da
Tip de comandă: Buton ON/OFF
Comutator de schimbare
Telecomandă cu comandă continuă
Telecomandă cu impuls
Tip semnal de control: Rezervat
Tensiune extra-joasă rezervată
Impuls
Semnalizare locală: LED intermitent: dispozitiv gata
LED verde: dispozitiv pornit
LED intermitent: dispozitiv declanșat
LED roșu: defect
LED intermitent: supraîncălzire dispozitiv
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Montare și dimensiuni
Metoda de montare: Fixă
Suport de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 11
Înălțime: 84 mm
Lățime: 99 mm
Adâncime: 77 mm
Culoare: Alb
Durabilitate și protecție
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Opțiune de blocare: Blocabil
Descrierea opțiunilor de blocare: Lacăt în poziție OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
